2.4 Основные части и разъемы передатчика

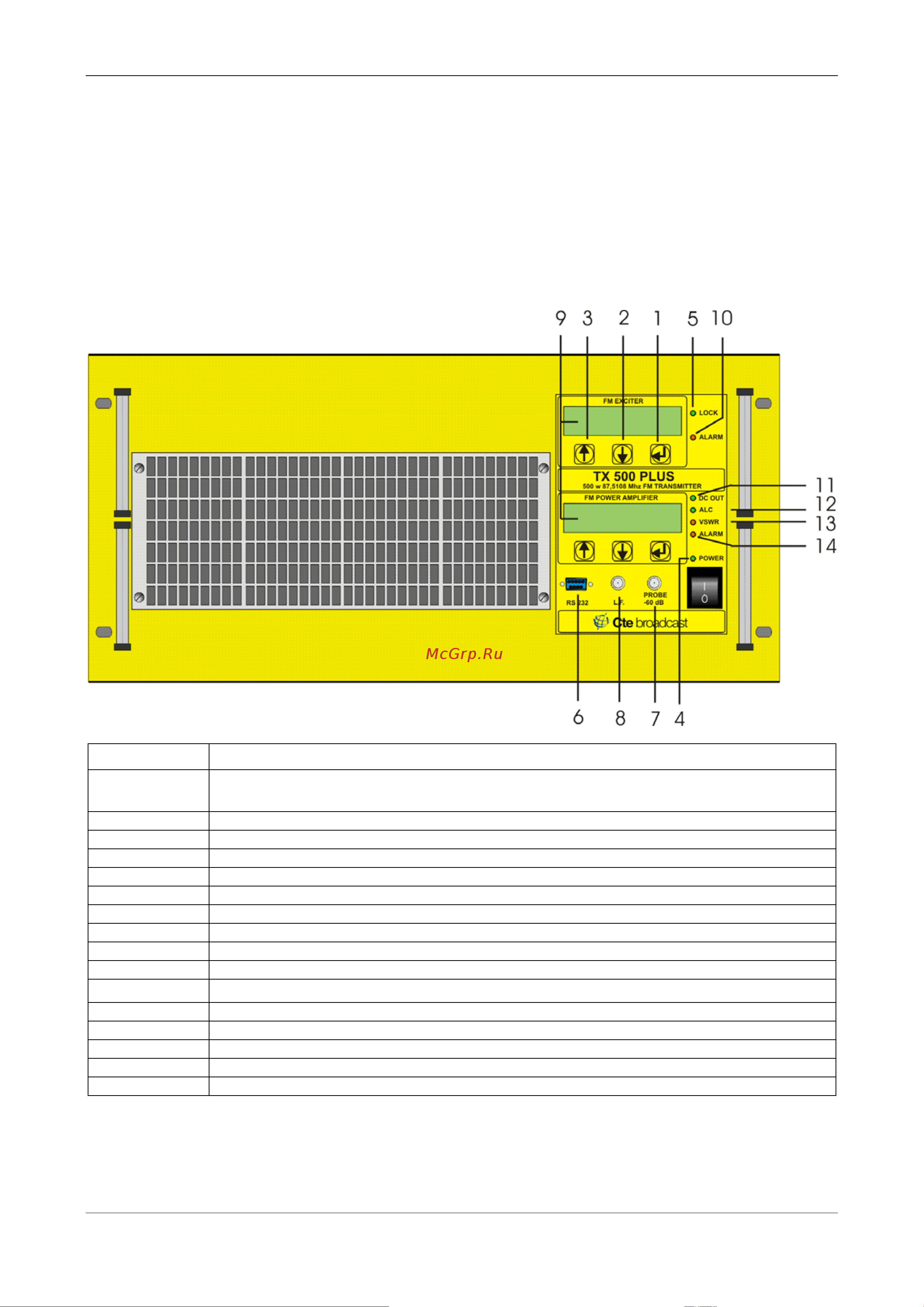

2.4.1 Вид спереди
Передатчик состоит из модулей – возбудителя (TX25 Plus), усилителя (VL1000 Plus), источника
питания, размещенных в общем корпусе размером 5U. Усилитель и возбудитель соединены
коаксиальным кабелем.
Номер Описание
1
ВВОД (движение по меню) для возбудителя и для усилителя
2 ВВЕРХ (движение по меню) для возбудителя и для усилителя
3 ВНИЗ (движение по меню) для возбудителя и для усилителя
4 УКАЗАТЕЛЬ наличия питания 220В
5 УКАЗАТЕЛЬ захвата рабочей частоты
6 RS232 вход для подсоединения ПК
7 ВЫХОДНОЙ РЧ разъем контрольный
8 ВЫХОДНОЙ НЧ разъем контрольный
9 ЖК Дисплеи (верхний – возбудитель; нижний – усилитель)
10 УКАЗАТЕЛЬ АВАРИЙНОГО СОСТОЯНИЯ
11
УКАЗАТЕЛЬ наличия выходного напряжения с блока питания
12 УКАЗАТЕЛЬ работы автоматического контроля выходного РЧ сигнала
13 УКАЗАТЕЛЬ высокого КСВ
14 УКАЗАТЕЛЬ аварифного состояния на усилителе
СМЕННЫЙ фильтр
ВЫКЛЮЧАТЕЛЬ Питания
