CTE International 1000 W FM Transmitter – TX1000 PLUS General information

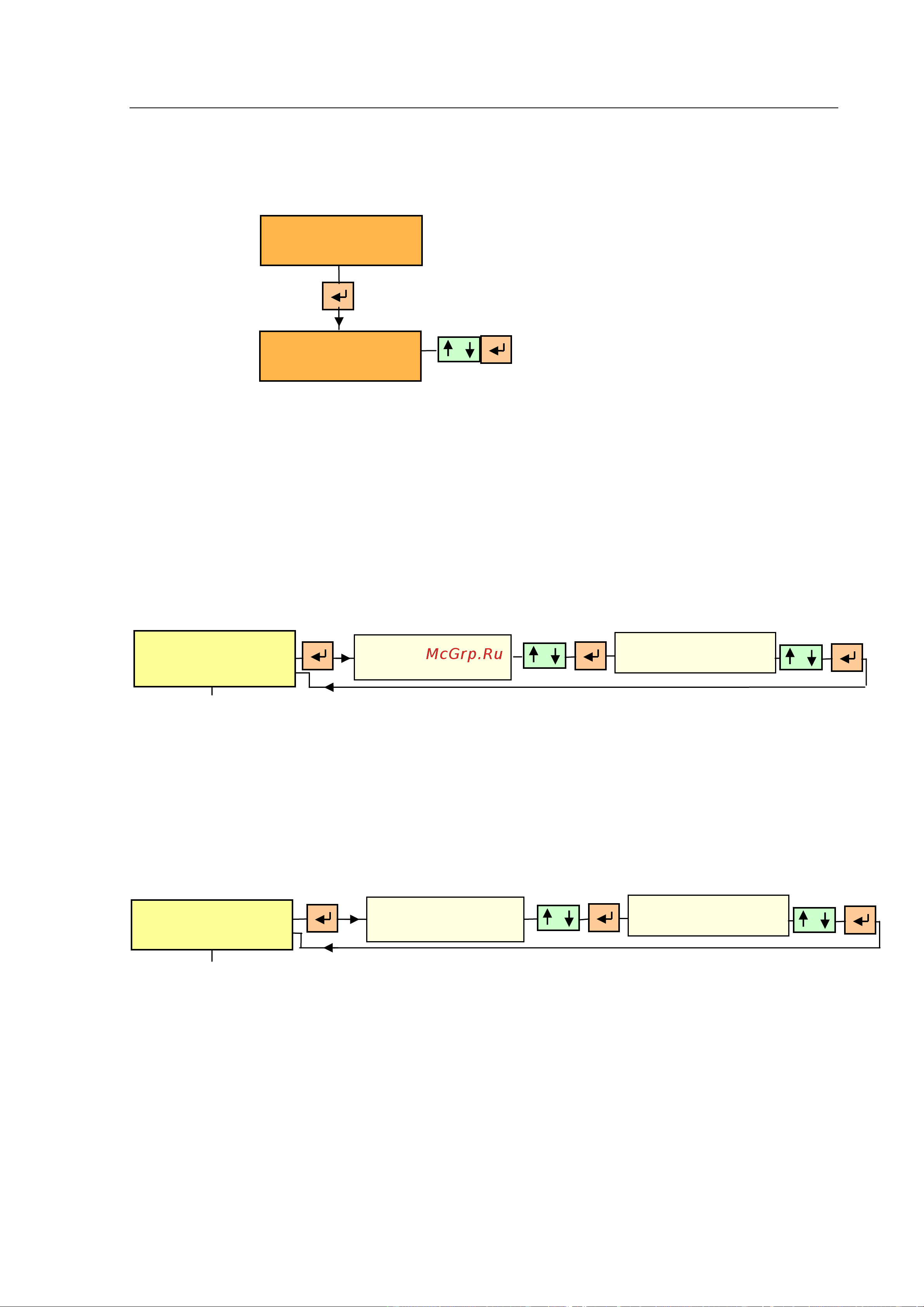

Настройка - Меню.
SETTING
(установка)
Меню настройки используется для установки рабочих параметров передатчика.
Для входа в Меню – необходимо ввести пароль. Передвижение по меню
осуществляется при помощи кнопок Up и Down, для установки параметра используйте
кнопку ENTER, для перехода в под-меню.
Для выхода из Меню НАСТРОЙКИ необходимо дойти до 13 пункта меню и нажать
кнопку ENTER .
В передатчике предусмотрены 12 параметров настройки.
1) Частота
.
000.000 MHz
^
Frequency
No
Нажатие кнопки ENTER переводит курсор к первой цифре ввода частоты. При помощи кнопок
Up и Down установите требуемое число (от 0 до 9). Нажатие кнопки ENTER сохраняет цифру и
переводит курсор к следующей. Установите все цифры аналогичным методом, после установки
последней цифры осуществиться переход в под-меню подтверждения. Выберите YES.
Мощность передатчика снизится до 0, и вернется к номиналу через несколько секунд.
2) Выходная мощность.
00.0 Watts
^
Нажмите Enter для входа в Меню установки выходной мощности
При помощи ‘Up’ и ‘Down’ установите желаемую мощность
Нажатием ENTER на последней цифре, осуществиться переход в под-меню
подтверждения (YES или NO). Далее нажмите ENTER для возврата в Меню установки
мощности.
Output Power
No
29
