CTE International 1000 W FM Transmitter – TX1000 PLUS General information
Модуль УСИЛИТЕЛЯ (VL1000 Plus)
VL1000 PLUS является современным радиопередатчиком внешнего возбуждения 1 кВт, твердотельного
исполнения (усилителе).
В радиопередатчике использования МОП-транзисторы с высоким коэфициентом усиления.
1.1 Основные показатели
- Вес всего 32 кг, что обеспечивает простое обслуживание
- Улучшенные показатели по температурным режимам, воздушный фильтр и в качестве опции
воздуховод.
- Большое количество дополнительных приспособлений, органов управления, измерений с
возможностью дистанционного управления.
1.2 Основные части и разъемы

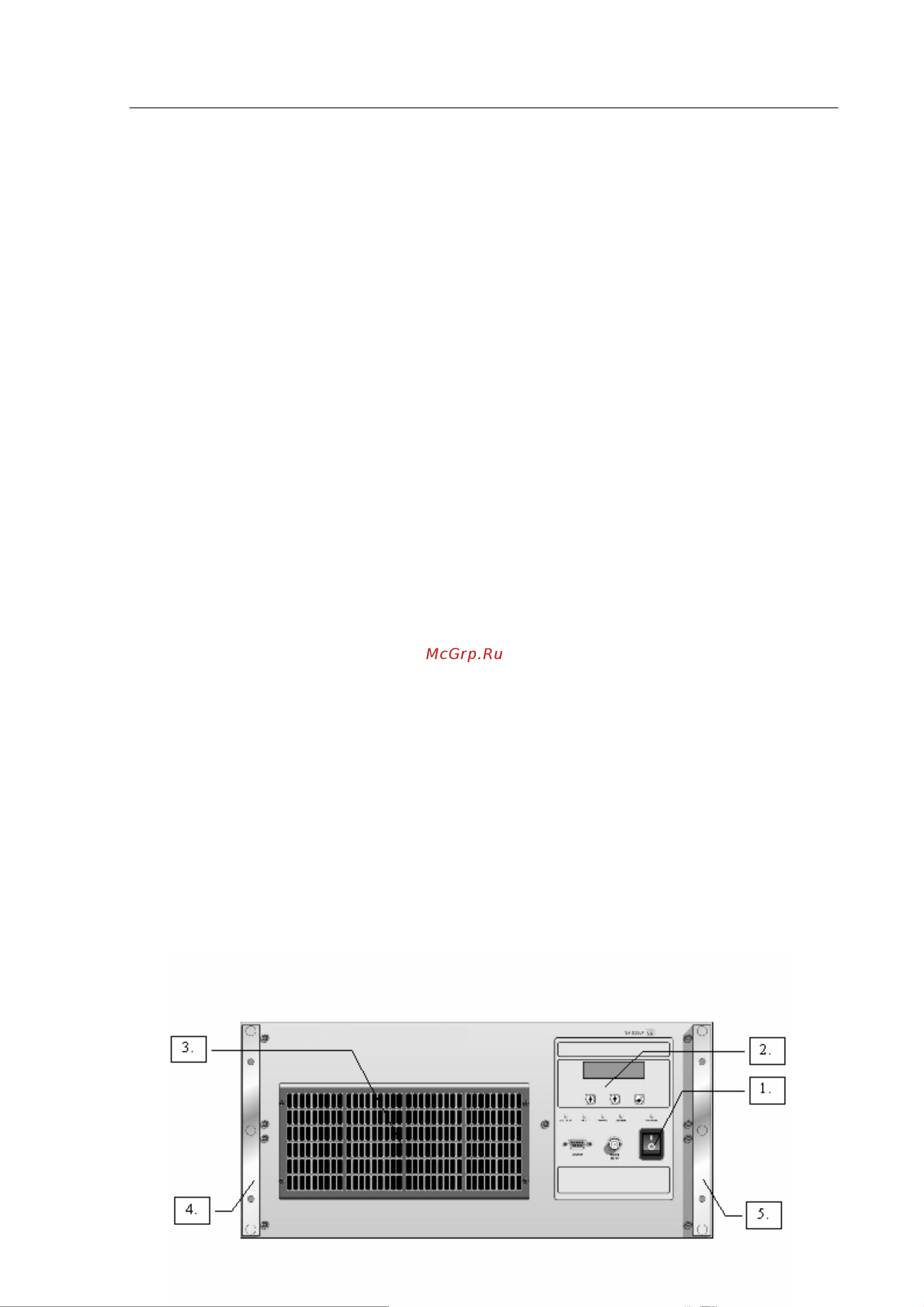

1.2.1 Фронт
1. выключатель питания.
2. Панель управления – состоит из ЖК дисплея, 5 индикаторов и
клавиатуры. ЖК дисплей указывает состояние усилителя, а также
другие параметры (мощность, время, дата и пр.). При помощи
клавиатуры осуществляется установка, проверка и измерения.
3. Вентиляционная решетка.
4. Левая передняя ручка (для переноски)
5. Правая передняя ручка.
38
