Подготовка

Вставка батарей и карты SmartMedia

При питании ZOOM 707II от батарей, вставьте их как показано ниже. При пожелании, чтобы сохранить данные патча или

сэмплерные данные на карте SmartMedia, вставьте карту как показано ниже.

1. Переверните устройство, и откройте отсек батареи.

2. Вставьте четыре новые R6 (размер AA) батареи в отсек батареи. Рекомендуется использование щелочных батарей.

Правильная ориентация батареи обозначена внутри отсека батареи.

3. Чтобы хранить патч и семплерные данные, вставьте карту SmartMedia в щель карты, как показано выше.

Предостережение !

- Если карта вставлена вверх тормашками или с неправильной ориентацией, то она не пойдет полностью в гнездо. Не пробуйте

принудительно вставить карту, потому что это ее повредит.

- Никогда не вставляйте или не удаляйте карту SmartMedia при включенном питании. Иначе все данные на карте могут быть

потеряны.

- Могут использоваться карты SmartMedia (предназначенный для 3.3V) с вместимостью от 16 - 128 МБ.

- При желании, чтобы использовать карту SmartMedia, которая была отформатирована на другом оборудовании (типа компьютера

или цифровой камеры), Вы должны форматировать карту снова в ZOOM 707II.

- Чтобы хранить содержимое карты SmartMedia в компьютере, требуется считыватель карт SmartMedia.

4. Закрыть отсек батареи.

ПРИМЕЧАНИЕ

• если признак "BATT" появляется на дисплее, значит батареи истощены. Замените батареи как можно скорее.

• При неиспользовании устройства в течение длительного периода, удалите батареи, чтобы предотвратить возможность повреждения.

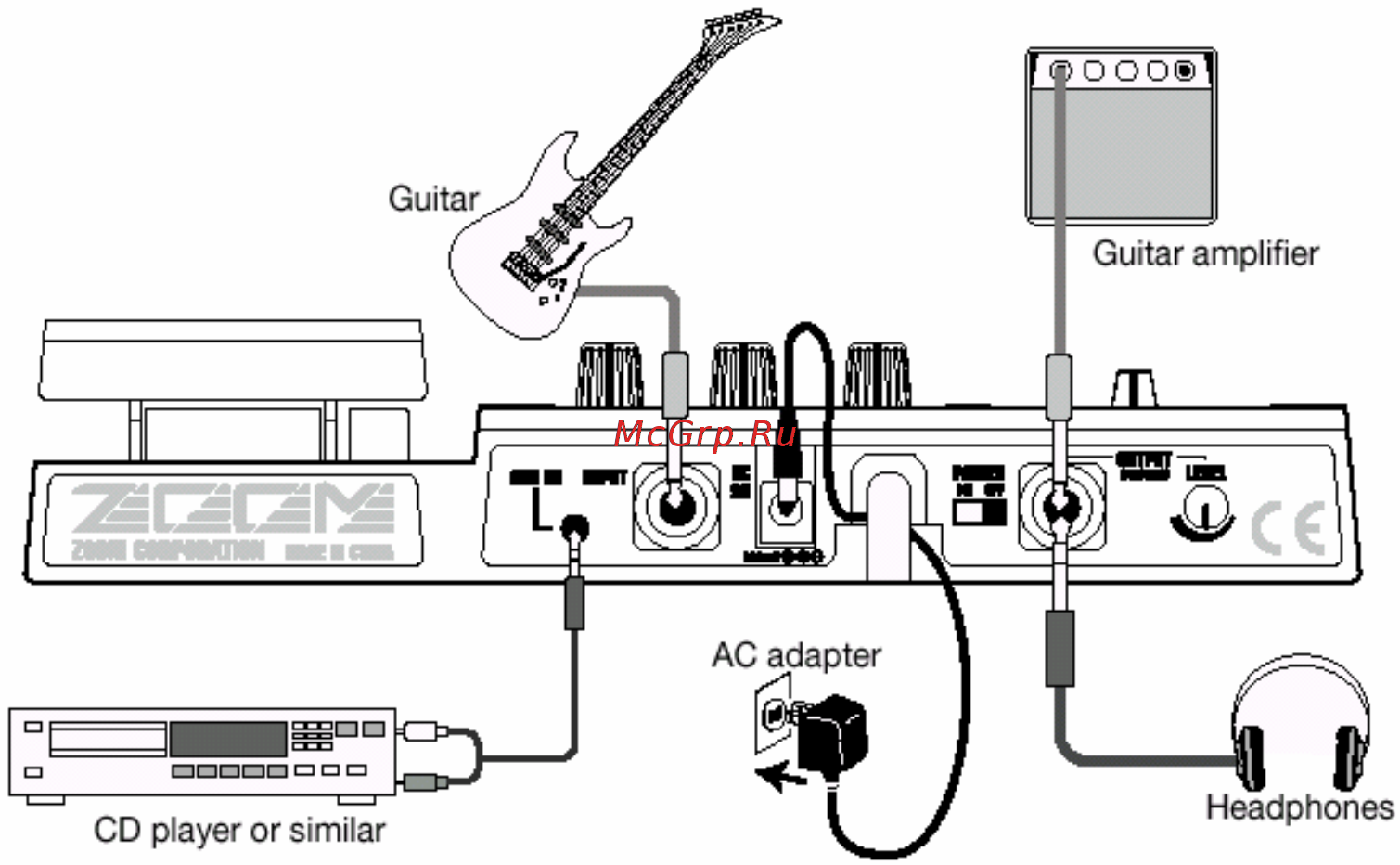

Подключения

1. Удостоверитесь, что усилитель и ZOOM 707II выключены.

Поверните громкость в усилителе к минимуму.

2. При питании устройства от AC-адаптера, вставьте маленький штепсель кабеля адаптера в гнездо [DC 9V] на ZOOM 707II.

Потом включите адаптер в сеть.

3. Соедините гитару с гнездом [INPUT] ZOOM 707II, используя моно-кабель.

4. Присоедините [OUTPUT /PHONES] гнездо ZOOM 707II к гитарному усилителю, используя моно-кабель.

Вы можете также использовать Y-кабель, чтобы направить сигнал в стерео на два усилителя.

5. Чтобы контролировать звук в наушниках, включите телефоны в [OUTPUT / PHONES] гнездо.

6. Включите питание в следующем порядке: ZOOM 707II - > усилитель.

ПРИМЕЧАНИЕ

Если Вы включите ZOOM 707II после того, как усилитель уже включен, это может кончиться повреждением динамиков. Всегда включайте питание на

усилителе в последнюю очередь.

7. Установите громкость инструмента и усилителя, и отрегулируйте ручкой [OUTPUT] на задней панели ZOOM 707II.
