– 31 –

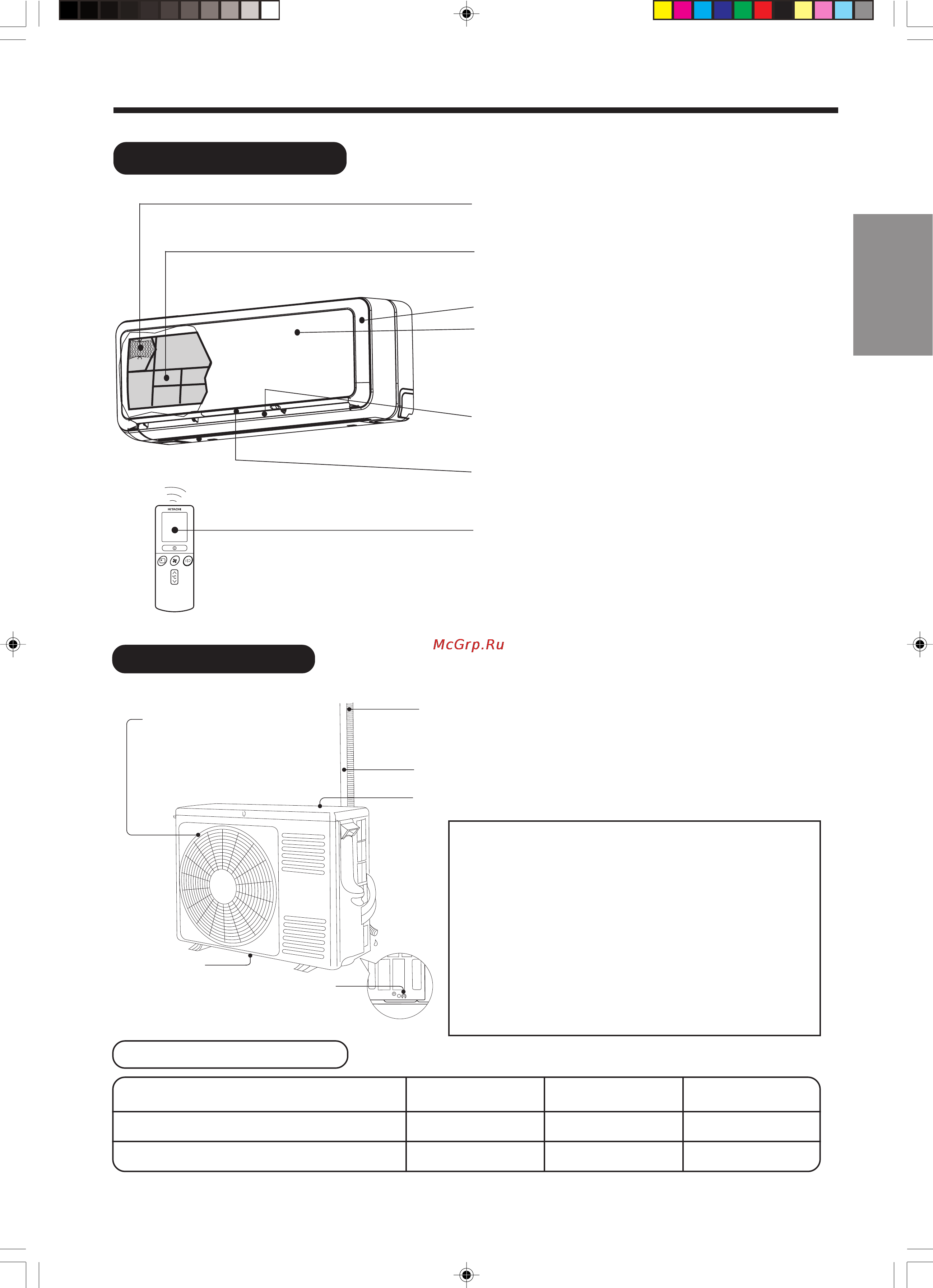

МОДЕЛИ И РАЗМЕРЫ
НАРУЖНЫЙ БЛОК
Воздуховыпускное отверстие
При работе в режиме "обогрева"
в обслуживаемое помещение
подается холодный воздух, при
работе в режимах "охлаждения"
или "осушения" – горячий воздух.
Шланг для отвода конденсата
Предназначен для отвода воды из внутреннего блока при
работе в режимах «охлаждение» и «осушение».
Трубы и кабели
Воздухозаборные отверстия (сзади и слева)
Описание наружного блока:
•
После отключения внутреннего блока вентилятор наружного
блока продолжает работать в течение 10-60 с для охлаждения
электрических компонентов.
• При работе в режиме обогрева в наружном
блоке образуется конденсат.
Не перекрывайте патрубок отвода конденсата наружного блока,
так как скопившаяся в этом случае вода может замерзнуть.
• При креплении агрегата к потолку трубопровод
отвода конденсата следует соединить с патрубком
с помощью муфты.
Патрубок
отвода конденсата (снизу)
Зажим защитного заземления
(снизу на боковой стороне агрегата)
МОДЕЛЬ ШИРИНА (мм) ВЫСОТА (мм) ГЛУБИНА (мм)
RAS-10SH1, RAS-14SH1
RAC-10SH1, RAC-14SH1
ВНУТРЕННИЙ БЛОК
ОБОЗНАЧЕНИЕ И ФУНКЦИИ КОМПОНЕНТОВ
Фильтр тонкой очистки
Воздушный фильтр
Предназначен для очистки всасываемого воздуха от пыли.
Лицевая панель
Подвижная панель
Открывается при работе кондиционера и
закрывается, если кондиционер отключен.
(Иногда панель остается закрытой при работе
агрегата.)
Горизонтальная заслонка
•
Вертикальная заслонка
(воздуховыпускное отверстие)
Индикаторы внутреннего блока
Свечение индикатора означает, что кондиционер работает.
Пульт дистанционного управления
Пульт управления посылает на внутренний блок
управляющие сигналы. Таким образом,
управляется вся система кондиционирования.
795 295 198
750 548 288
