Hitachi RAS-10SH1 / RAC-10SH1 [8/26] Обозначение и функции компонентов
![Hitachi RAS-10SH1 / RAC-10SH1 [8/26] Обозначение и функции компонентов](/views2/1009890/page8/bg8.png)
Используется для переключения скорости вентилятора. Нажатие данной кнопки будет изменять режим работы вентилятора в следующей последовательности:
(АВТОМАТИЧЕСКИЙ РЕЖИМ), (ВЫСОКАЯ СКОРОСТЬ), (СРЕДНЯЯ СКОРОСТЬ), (НИЗКАЯ СКОРОСТЬ), (МАЛОШУМНЫЙ РЕЖИМ).
– 34 –
Отверстие, через которое излучается сигнал / индикатор передачи сигнала
При передаче управляющего сигнала данное отверстие должно быть направлено на внутренний блок.
При передаче сигнала будет мигать соответствующий индикатор.
Дисплей
Отображает уставку температуры в помещении, текущее время, состояние
таймера, режим работы и скорость вентилятора.
Кнопка ВКЛ/ОТКЛ.
Нажмите данную кнопку для включения кондиционера. Для отключения агрегата повторно нажмите кнопку.
Кнопка включения ВОЗДУХООЧИСТИТЕЛЯ
Нажмите на данную кнопку для включения режима очистки воздуха.
Кнопка переключения СКОРОСТИ ВЕНТИЛЯТОРА
(Благодаря данной кнопке для каждого режима работы кондиционера
можно подобрать оптимальный режим работы вентилятора.)
Кнопка переключения в НОЧНОЙ РЕЖИМ
Предназначена для переключения кондиционера в ночной режим.
Кнопки настройки ТЕМПЕРАТУРЫ
Используются для увеличения или уменьшения уставки температуры.
(Нажмите и удерживайте для быстрого изменения значения.)
Кнопка настройки ВРЕМЕНИ
Предназначена для ввода и проверки текущей даты и времени.
Кнопка «RESET» (сброс)
Нажмите после замены батареек или при обнаружении сбоев в работе
агрегата.
Кнопка переключения РЕЖИМОВ РАБОТЫ
Предназначена для выбора режима работы. Нажатие данной кнопки будет изменять
режим работы кондиционера в следующей последовательности: (АВТОМАТИЧЕСКИЙ
РЕЖИМ), (ОБОГРЕВ), (ОСУШЕНИЕ), (ОХЛАЖДЕНИЕ), (ВЕНТИЛЯЦИЯ).
Кнопка переключения СКОРОСТИ ВЕНТИЛЯТОРА
Кнопка вкл/откл. АВТОМАТИЧЕСКОГО ПОКАЧИВАНИЯ ЗАСЛОНКИ
Кнопка настройки ТАЙМЕРА
Предназначена для настройки таймера.
Кнопка МАКСИМАЛЬНОЙ ПРОИЗВОДИТЕЛЬНОСТИ
Нажмите данную кнопку, чтобы обеспечить максимальную производительности воздушной струи.
Кнопка ОТКЛЮЧЕНИЯ ПО ТАЙМЕРУ
Задайте время ОТКЛЮЧЕНИЯ агрегата.
Кнопка ВКЛЮЧЕНИЯ ПО ТАЙМЕРУ
Задайте время ВКЛЮЧЕНИЯ агрегата.
Кнопка СОХРАНИЕНИЯ Сохранение настроек таймера.
Кнопка ОТМЕНЫ Отмена настроек таймера.

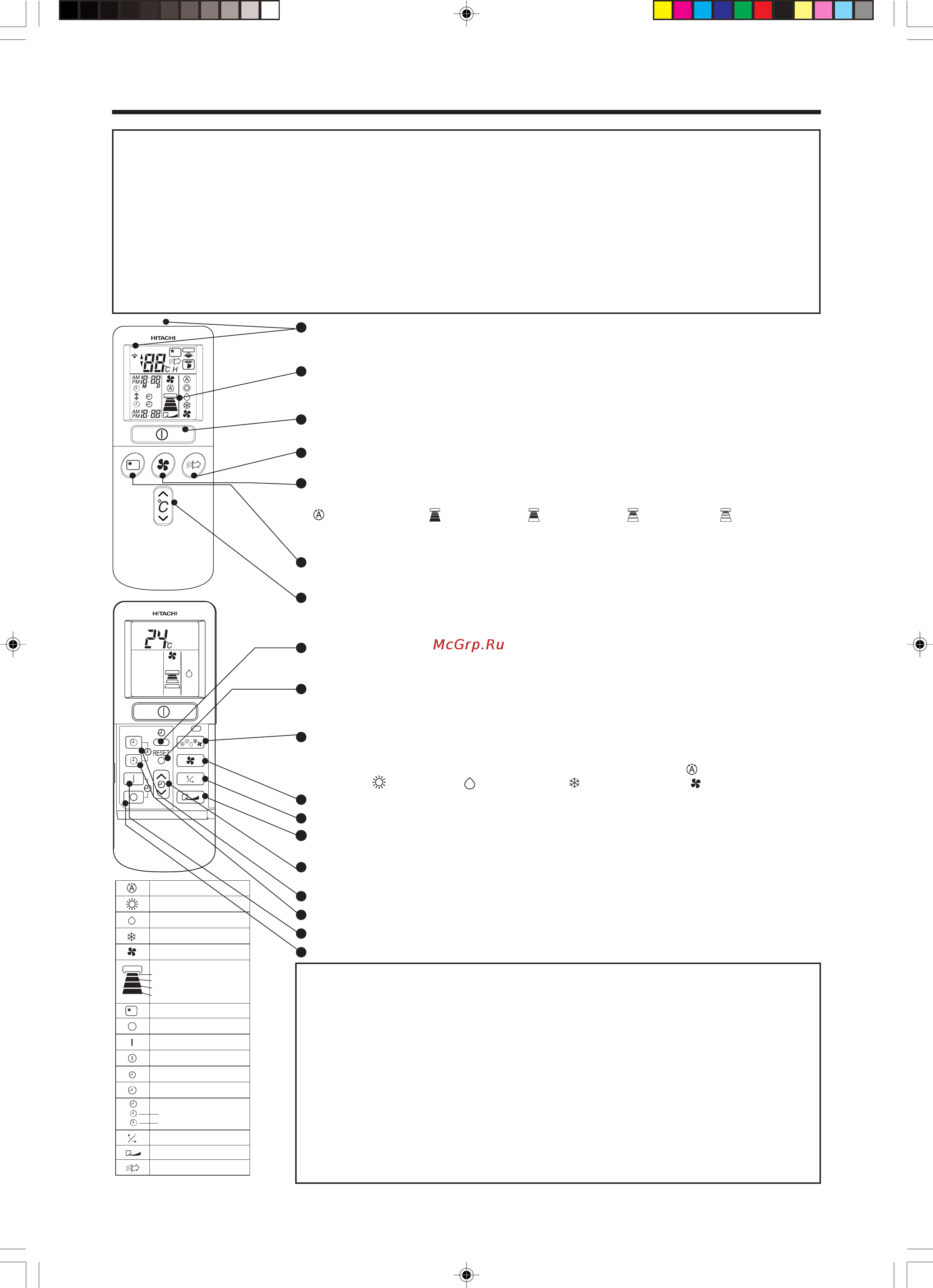

ОБОЗНАЧЕНИЕ И ФУНКЦИИ КОМПОНЕНТОВ
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
•
Пульт предназначен для управления внутренним блоком.
Радиус действия пульта около 7 м. Если освещение в помещении управляется с помощью электронного оборудования,
то радиус действия пульта может быть меньше, в некоторых случаях прием управляющих сигналов может быть невозможен.
Пульт дистанционного управления можно закрепить на стене с помощью кронштейна. Перед креплением пульта к стене
необходимо убедиться, что управление внутренним блоком возможно.
• Будьте предельно осторожны при работе с пультом.
Падение пульта или попадание в него воды может снизить мощность излучаемого сигнала.
• После замены батареек внутренний блок первое время будет реагировать на
управляющие сигналы с задержкой около 10 с.
Указания по эксплуатации
•
Запрещается оставлять пульт дистанционного управления в следующих местах:
• в зоне воздействия прямых солнечных лучей
• рядом с источниками тепла.
•
Будьте предельно осторожны при работе с пультом дистанционного управления.
Не роняйте его на пол и берегите от попадания внутрь воды.
•
После отключения наружного блока его перезапуск возможен только через 3 мин
(данное правило не выполняется, если отключить и заново включить
выключатель электропитания или извлечь и снова вставить вилку в розетку).
Это необходимо для защиты агрегата и не является неисправностью.
•
При нажатии кнопки переключения РЕЖИМА РАБОТЫ во время эксплуатации кондиционера, он может отключиться,
при этом в целях обеспечения защиты перезапуск осуществится через 3 мин.
АВТОМАТИЧЕСКИЙ РЕЖИМ
ОБОГРЕВ
ОСУШЕНИЕ
ОХЛАЖДЕНИЕ
ВЕНТИЛЯЦИЯ
СКОРОСТЬ ВЕНТИЛЯТОРА
МАЛОШУМНЫЙ РЕЖИМ
НИЗКАЯ
СРЕДНЯЯ
ВЫСОКАЯ
ВЫБОР ПРОГРАММЫ ТАЙМЕРА
ВКЛЮЧЕНИЕ ПО ТАЙМЕРУ
ОТКЛЮЧЕНИЕ ПО ТАЙМЕРУ
ПОКАЧИВАНИЕ ЗАСЛОНКИ
НОЧНОЙ РЕЖИМ
ОТКЛ. (ОТМЕНА)
ВКЛ. (СОХРАНЕНИЕ)
ВКЛ/ОТКЛ.
ВРЕМЯ
НАСТРОЙКА ТАЙМЕРА
МАКСИМАЛЬНАЯ ДАЛЬНОБОЙНОТЬ
ВОЗДУХООЧИСТИТЕЛЬ
