Удаленное управление обеспечивает возможность дистанционного
управления и контроля состояния усилителя. Рис. 11.
• По одному на усилитель
• Евроразъем 3,5 мм, 5-штырьковый
(цвет черный)
Режим ожидания
Контакты УДАЛЕННОГО РЕЖИМА ОЖИДАНИЯ дают возможность
дистанционного переключения усилителя в режим ожидания
и вывода усилителя из режима ожидания. Рис. 12.
• Подключите два штырька режима ОЖИДАНИЯ на разъеме
удаленного управления к двум штырькам перекидного
переключателя.
• После размыкания переключателя усилитель выходит
из режима ожидания.
Если усилитель находится в режиме ожидания, в связи с отсутствием
сигнала, в защищенном режиме или в выключенном состоянии, при замыкании
и размыкании переключателя состояние усилителя не изменится.
• После замыкания переключателя усилитель переходит в режим ожидания.
Реле
Реле переключения на дистанционное управление используется для управления рабочим
состоянием усилителя внешним оборудованием. Рис. 13.
• NO = зажим реле нормально разомкнут
• C = общий зажим реле
• NC = зажим реле нормально замкнут
• Отказ усилителя/режим ожидания/выкл. = реле не включено, подключены
зажимы C и NC
• Усилитель OK = реле включено, подключены зажимы C и NO
Номинальная емкость переключения 30 В пост. тока при 1 А для
максимальной суммарной мощности 30 Вт. Максимальное напряжение 220 В пост.
тока, если ток ограничен, для соблюдения максимальной номинальной мощности
(30 Вт).

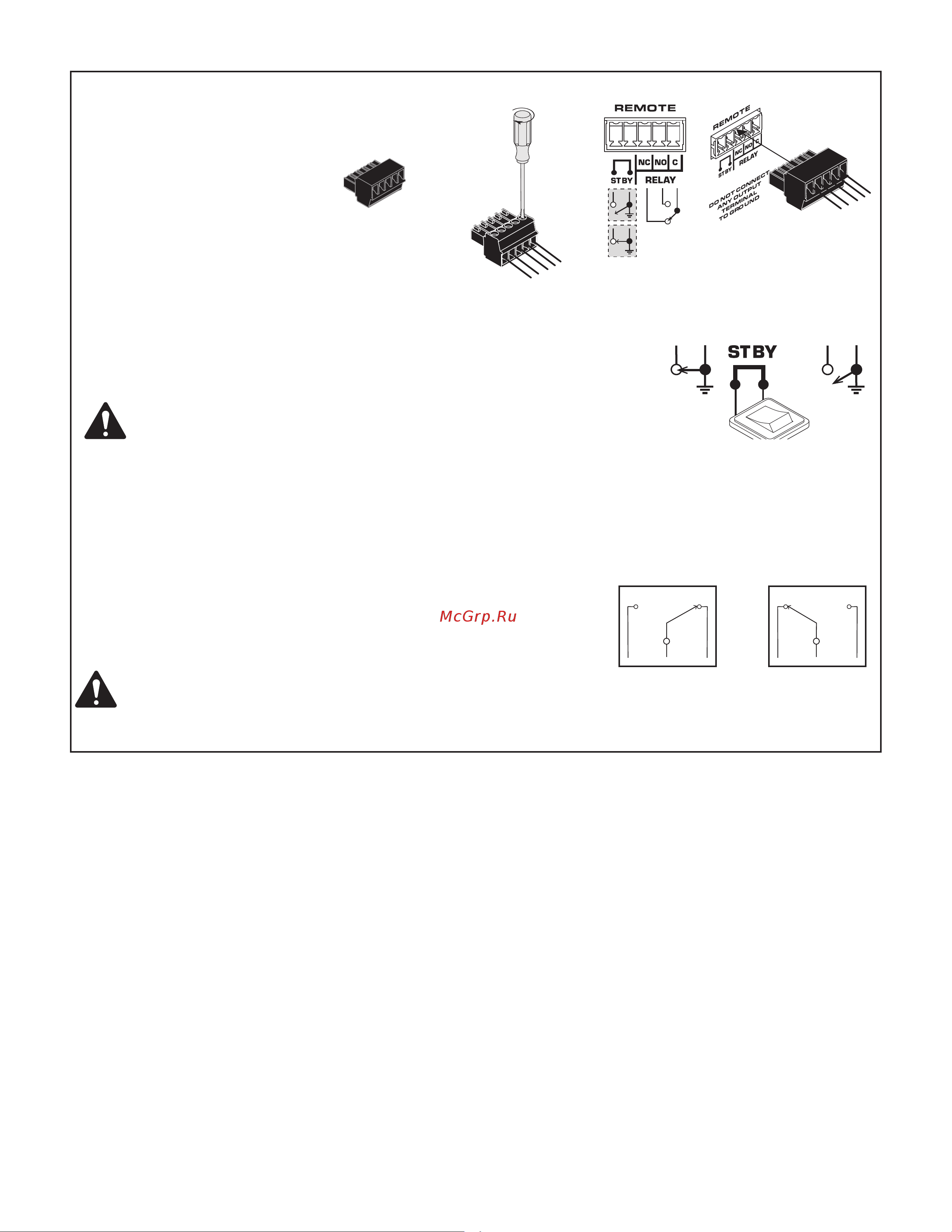

— Рис. 11 —
NO
NC
C
Режим
ожидания
выключен
Ожидание
— Рис. 12 —
Переключатель
замкнут:
режим
ожидания
Переключатель
разомкнут:
режим ожидания
выключен
Усилитель выключен,
реле не включено
Усилитель включен,
реле включено
— Рис. 13 —
C
NO NC
C
NO NC
