6
TD-001572-06-A
Способы настройки громкоговорителей иусилителя
При проектировании системы рекомендуется предусмотреть приблизительно 20 % мощности на высоту помещения, оставляя примерно 320 Вт для использования.
Правила для настройки двухпозиционного переключателя 4Ом и8Ом (см. рис.4)
Используйте настройки 4 Ом для громкоговорителей с сопротивлением от 4 до 7 Ом;
используйте настройки 8 Ом для громкоговорителей с сопротивлением от 8 Ом.
1. Убедитесь, что полный номинальный импеданс в первом канале равен либо
4, либо 8 Ом и установите двухпозиционный переключатель канала на 4 или
8 Ом соответственно. В данном примере два параллельно подключенных
громкоговорителя с сопротивлением 8 Ом обеспечивают нагрузку 4 Ом.
2. Добавьте номинальную мощность подключенных громкоговорителей
на первом канале (125 Вт + 125 Вт = 250 Вт). Полученная сумма является
максимальным значением для использования на данном канале.
3. Вычтите суммарную номинальную мощность из 400 Вт, полученное
значение — это мощность, которой будет располагать второй канал.
(400 Вт – 250 Вт = 150 Вт)
Правила для настройки двухпозиционного переключателя 100В и70В (см. рис.4)
1. Подсоедините кабель громкоговорителя шлейфовым подключением, выход канала — к громкоговорителям 70 или 100 В.
2. Установите отводы трансформатора на громкоговорителях на нужную мощность 70 или 100 В. На рис. 4 показан двухпозиционный
переключатель, установленный на 70 В, и отводы трансформатора, установленные на 25 Вт.
3. Добавьте настроенные значения для этих отводов, чтобы получить максимальное значение мощности, используемое на данном выходном
канале (25 Вт + 25 Вт = 50 Вт). На этапе 3 было получено значение 150 Вт; вычтите 50 Вт (сумма для данного канала) из имеющихся 150 Вт,
полученное значение 100 Вт останется в качестве запаса по динамическому диапазону.
4. Фильтр верхних частот должен быть установлен в положение ВКЛ. для каждого канала, подключенного к распределительной линии 70 или 100 В.
Исключение из данного правила относится к ситуации, когда канал используется со специальным сабвуфером 70 или 100 В, ЕСЛИ он оснащен
трансформатором, настроенным соответственно на управление имеющейся максимальной выходной мощностью усилителя.
Запрещающие правила
Запрещается подключать громкоговорители с низким импедансом (Lo-Z) и высоким импедансом (Hi-Z) к одному каналу — результаты
будут хуже желаемых.

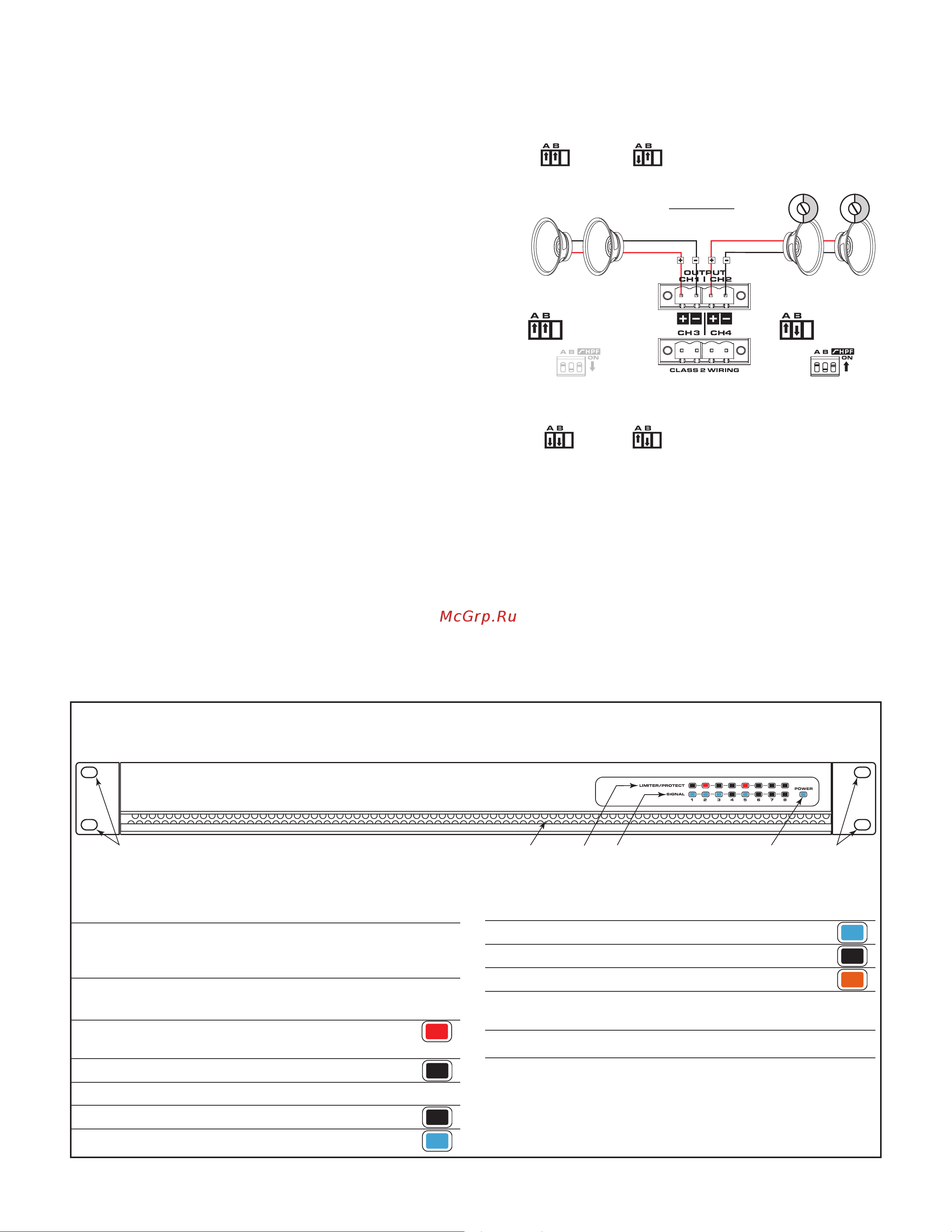

— Рис. 4 —
DIP Switch
Setting = 4Ω
8Ω + 8Ω
= 4Ω Load
CH 1 CH 2
HPF = Off
100V70V
8Ω
N/A
200
100
50
8Ω
200
100
50
25
100V70V
8Ω
N/A
200
100
50
8Ω
200
100
50
25
8 Ом+ 8 Ом
= 8 Ом (нагрузка)
125Вт+ 125Вт
= 250Вт
400Вт(доступная)
– 300 (используемая)
= 100Вт(запас
подинамическому диапазону)
25Вт+ 25Вт
= 50Вт
Настройки
двухпозиционного
переключателя= 70В
Настройки
двухпозиционного
переключателя= 4 Ом
Фильтр верхних частот= вкл.
Передняя панель
— Рис. 5 —
1 2 3 4 55
1. Вытяжные отверстия вентиляции
• Вентилятор — с регулируемой скоростью вращения
и с терморегулированием, начинает работать быстрее при
повышении температуры.
2. Limiter / Protect LEDs (Светодиоды
ограничителя/защиты)
• Protect /Mute / Limiter (Защита/выключить звук/
ограничитель)
• ОК
3. Signal (Сигнал)
• Сигнал отсутствует
• Сигнал
4. Питание
• Питание вкл.
• Питание выкл.
• Режим ожидания
• Через 25 минут при отсутствии сигнала усилитель переходит
в режим ожидания.
5. Отверстия для установки встойку
• Четыре впереди и четыре сзади
Фильтр верхних частот= выкл.
