QSC MP-A80V [7/14] Задняя панель
![QSC MP-A80V [7/14] Задняя панель](/views2/1989748/page7/bg7.png)
7
TD-001572-06-A

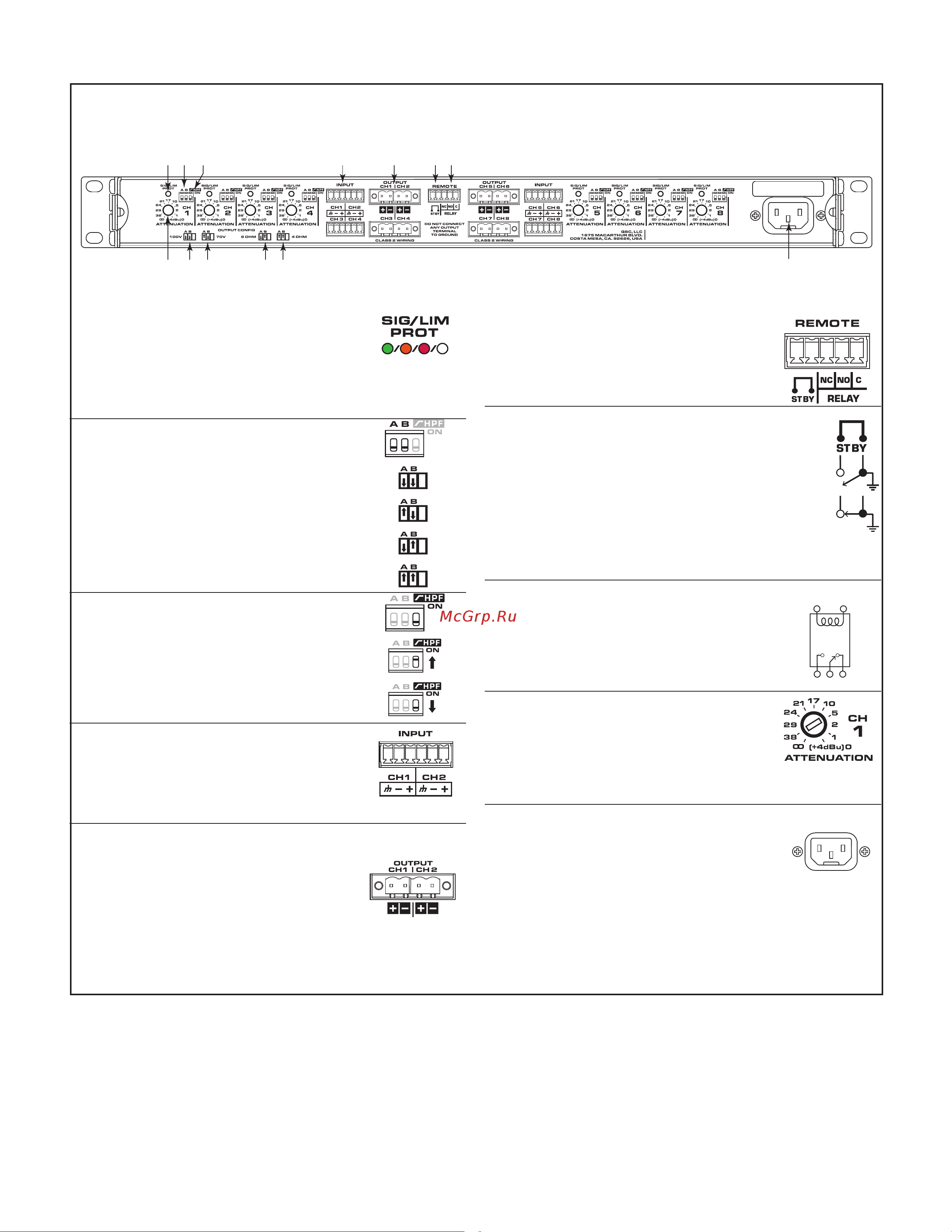

Задняя панель
— Рис. 6 —
ON
1 2 3
ON
1 2 3
ON
1 2 3
ON
1 2 3
ON
1 2 3
ON
1 2 3
ON
1 2 3
ON
1 2 3
1 2 3
2b
2c 2d 8
4
5
6a 6b
7 2a
1. Signal / Protect / Limit LED (Светодиод сигнала/
защиты/ограничения) (по одному на канал)
Сигнал = зеленый, ограничение = оранжевый,
защита = красный, режим ожидания = выкл.
• Через 25 минут при отсутствии сигнала
данный канал перейдет в режим ожидания.
2. Конфигурация выхода двухпозиционного
переключателя (А В — одна пара на канал)
a. Настройки 100 В
b. Настройки 70 В
c. Настройки 8 Ом
d. Настройки 4 Ом
3. Фильтр верхних частот — 80 Гц
(вкл./выкл. — по одному на канал)
• Фильтр верхних частот, вкл.
• Фильтр верхних частот, выкл.
4. Input (Вход) — по одному на канал
• Заземление, минус, плюс
• Балансные/небалансные
• Евроразъем 3,5 мм, 3-штырьковый
(цвет зеленый)
5. Output (Выход) — по одному на канал
• Параметры задаются при помощи
двухпозиционных переключателей
• Штырьки минус, плюс
• Евроразъем 5,0 мм, 4-штырьковый,
по одному на каждые 2 выхода
(цвет зеленый)
• Класс токопроводящей жилы 2
6. Remote (Удаленное управление)
• Дистанционное управление режимом
ожидания усилителя
• Индикация состояния режима ожидания
усилителя
• Standby (Режим ожидания) — подсоединить
переключатель в двум штырькам режима
ожидания.
» После размыкания переключателя
усилитель выходит из режима
ожидания — в противном случае он был
переведен в режим ожидания по другим
причинам.
» После замыкания переключателя
усилитель переходит в режим ожидания.
Not
Standby
Standby
• Relay Contacts (Контакты реле)
» Когда усилитель работает нормально
(проходит аудиосигнал), реле включено.
» Когда усилитель находится не в рабочем
режиме (режим ожидания и т. д.), реле
не включено.
NO
C
NC
Relay
7. Attenuation Knob (Рукоятка управления
затуханием) — (по одной на канал)
• Выполняется затухание от +4 дБ относительно
уровня 0,775 В до бесконечности (выкл.)
• Для регулировки используйте небольшую
плоскую отвертку
8. Сеть электропитания переменного тока
• 100–240 В ~ 50/60 Гц
Режим
ожидания
выключен
Ожидание
