13 XENYX XL3200/XL2400/XL1600 Руководство пользователя
LINE TRIM
С помощью регулятора LINE TRIM Вы устанавливаете входное усиление
линейного входа в диапазоне от -20 до +20 дБ. В среднем положении
(12-часов) усиление/ослабление отсутствует.

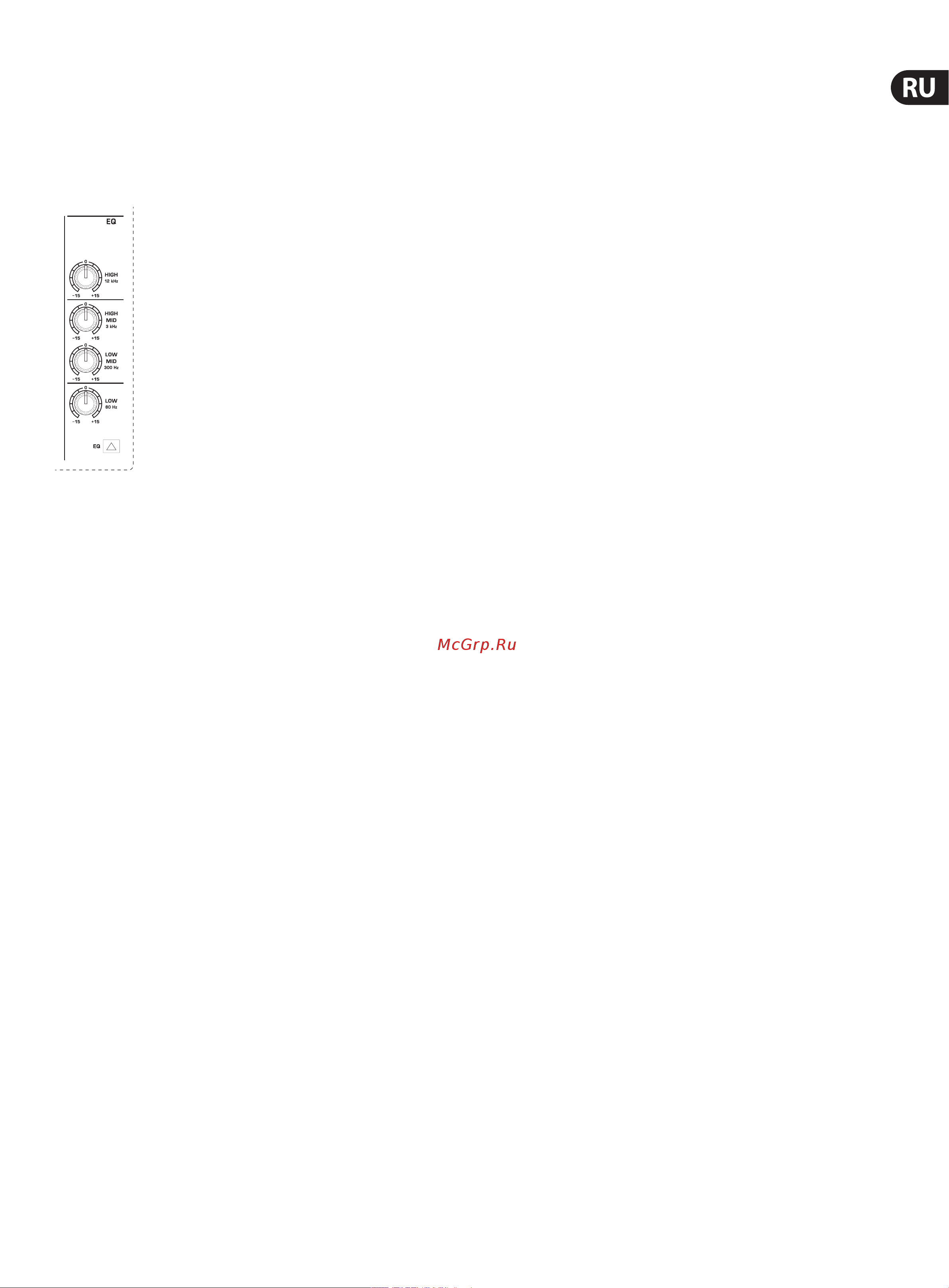

5.2.1 Эквалайзер стереоканалов
Стереоканалы оснащены 4-полосным эквалайзером. В каждой полосе
допускается максимальное повышение/понижение на 15 дБ; в центральном
положении эквалайзер нейтрален.
HIGH
Регулятор HIGH секции EQ контролирует верхнюю полосу частот
соответствующего канала. Речь при этом идет о Shelving-фильтре,
которыйповышает/понижает все частоты выше 12 кГц.
HIGH MID
С помощью регулятора HIGH MID Вы можете усилить/ослабить средние
частоты. Этот Peak-фильтр повышает/понижает частоты около 3 кГц.
LOW MID
С помощью регулятора LOW MID Вы можете также усилить/ослабить
средние частоты. Этот Peak-фильтр повышает/понижает частоты около
300Гц.
LOW
Регулятор LOW контролирует басы. Речь при этом идет о Shelving-фильтре,
который повышает/понижает все частоты ниже 80 Гц.
EQ
Кнопка EQ включает эквалайзер. Включая и выключая ее, Вы можете
сравнить необработанный и обработанный сигналы.
5.2.2 FX/MON/AUX Send- тракты стереоканалов
В принципе, тракты Aux и FX стереоканалов работают так же, как и тракты
моноканалов. Поскольку тракты Aux всегда монофонические, то прежде
чем попасть на шины, стереосигнал преобразуется в моносигнал.
5.2.3 Канал-фейдер, Pan-регулятор,
Mute-выключатель и т. д.
BAL(ANCE)
Регулятор BAL(ANCE) устанавливает соотношение уровней входных сигналов
левого и правого каналов, прежде чем направить их на стереошину
главного микса (или на 2 подгруппы).
MUTE
С помощью кнопки MUTE Вы можете отключать канал. Соответствующий
индикатор MUTE сигнализирует о том, что канал мьютирован.
SOLO
Нажмите кнопку SOLO, чтобы прослушать сигнал в наушниках. При этом
мониторный индикатор ½ переключается и показывает соло-сигнал.
Соответствующий индикатор светится при активированной соло-функции.
CLIP
Индикатор CLIP загорается при слишком высоком уровне сигнала в канале.
В этом случае следует поворачивать регулятор TRIM против часовой
стрелки до тех пор, пока индикатор не перестанет светиться.
SIG
Индикатор SIG светится, если в канал поступает сигнал, уровень которого
выше чем -20 дБ. Этот индикатор не зависит от положения фейдера,
такимобразом, даже при опущенном фейдере или нажатой кнопке MUTE
онпокажет наличие сигнала.
Фейдер
Канальный фейдер устанавливает уровень канального сигнала в главном
миксе или подгруппах.
1-2, 3-4, MAIN
Переключатели маршрутизации направляют сигнал на соответствующие
подгруппы и/или главный микс. Обратите Ваше внимание: если Вы
направляете стереосигнал с помощью кнопок маршрутизации на
подгруппы, регулятор баланса должен находиться в среднем положении,
чтобы сигнал поступал на 2 подгруппы и оставался стерео.
