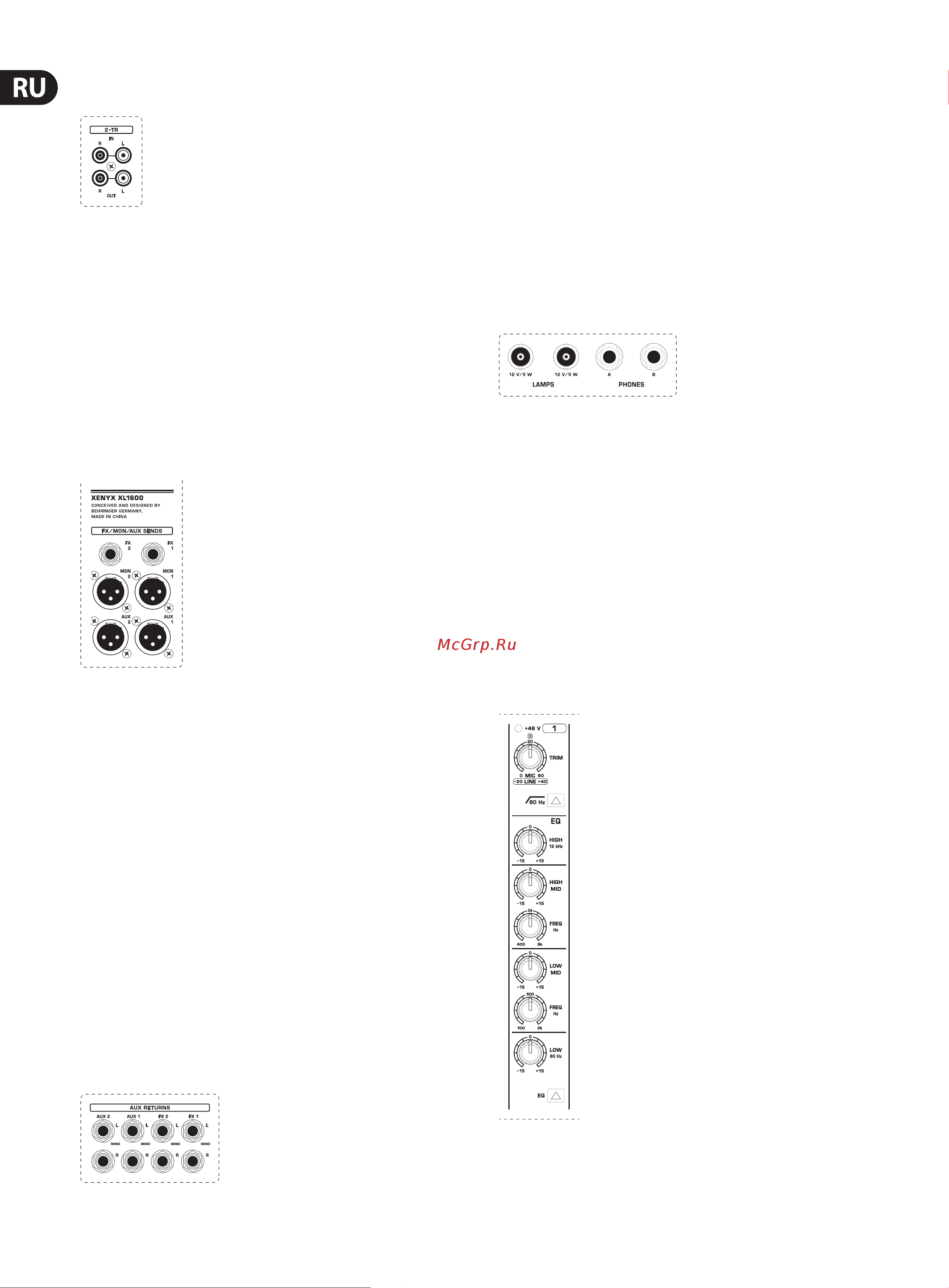

10 XENYX XL3200/XL2400/XL1600 Руководство пользователя
4.6 Разъемы CD/Tape
IN
Это гнезда CD/TAPE INPUT для Cinch-штекеров („тюльпан“)
дляподключенияCD-плейера, магнитофонной деки или других подобных
линейных источников. Громкость сигнала задается регулятором TO MAIN.
OUT
На выходы CD/TAPE поступает суммарный сигнал. К ним Вы можете
подключить, например, магнитофонную деку или DAT-рекордер,
чтобызаписать Ваш микс. Сигнал снимается перед Main-фейдером
(preFader), следовательно, положение фейдера на него не влияет.
4.7 FX/Mon/Aux Sends
FX 1 и 2
С FX-выходов 1 и 2 Вы можете снимать сигналы эффект-шин 1 и 2 и
подавать их на внешние процессоры эффектов. Обработанный сигнал может
быть затем подан на AUX-RETURN-входы или на другие входныеканалы.
MON 1 и 2
С мониторных выходов 1 и 2 Вы можете снимать сигналы мониторных
шин 1 и 2 и подавать их на акустические системы, установленные на сцене.
Этивыходы выполнены на симметричных XLR-разъемах, поскольку кабели
от микшерного пульта до сцены обычно очень длинны и таким образом
можно устранить помехи. ОдновременноВы получаете подходящий тип
разъема для работы с мультикором.
AUX 1 и 2
С AUX-выходов 1 и 2 Вы можете снимать сигналы Aux-шин 1 и 2. Поскольку эти
шины могут быть индивидуально переключены как в pre Fader-, так и в post
Fader-режим, то они могут быть задействованы и для работы с эффектами,
ис мониторами.
4.8 Aux Returns
AUX RETURN
С помощью стереовходов AUX 1 и 2 Вы можете подключить к микшерному
пульту дополнительные устройства, например процессор эффектов или
субмикшер. Их сигнал будет подмешиваться к суммарному сигналу.
FX RETURN
К стереоразъемам FX RETURN 1 и 2 Вы можете подключить выходы внешних
процессоров эффектов, сигнал которых будет подмешан к подгруппам или
главному миксу в зависимости от маршрутизации.
4.9 Разъемы для подключения
освещенияинаушников
LAMPS
К BNC- разъемам LAMPS Вы можете подключить лампы на „гусинойшейке“.
Напряжение питания 12 В _, общая подключаемая нагрузка 5 Вт.
PHONES
К выходам PHONES (6,3-мм стерео) Вы можете подключать наушники.
5. Элементы Управления
В этой главе приводится описание различных элементов управления
микшерного пульта. Дается подробная информация по всем регуляторам
иподключениям.
5.1 Моноканалы
