8 XENYX XL3200/XL2400/XL1600 Руководство пользователя
4. Разъемы
Начнем с задней панели: здесь находится большинство всех входов
ивыходов.

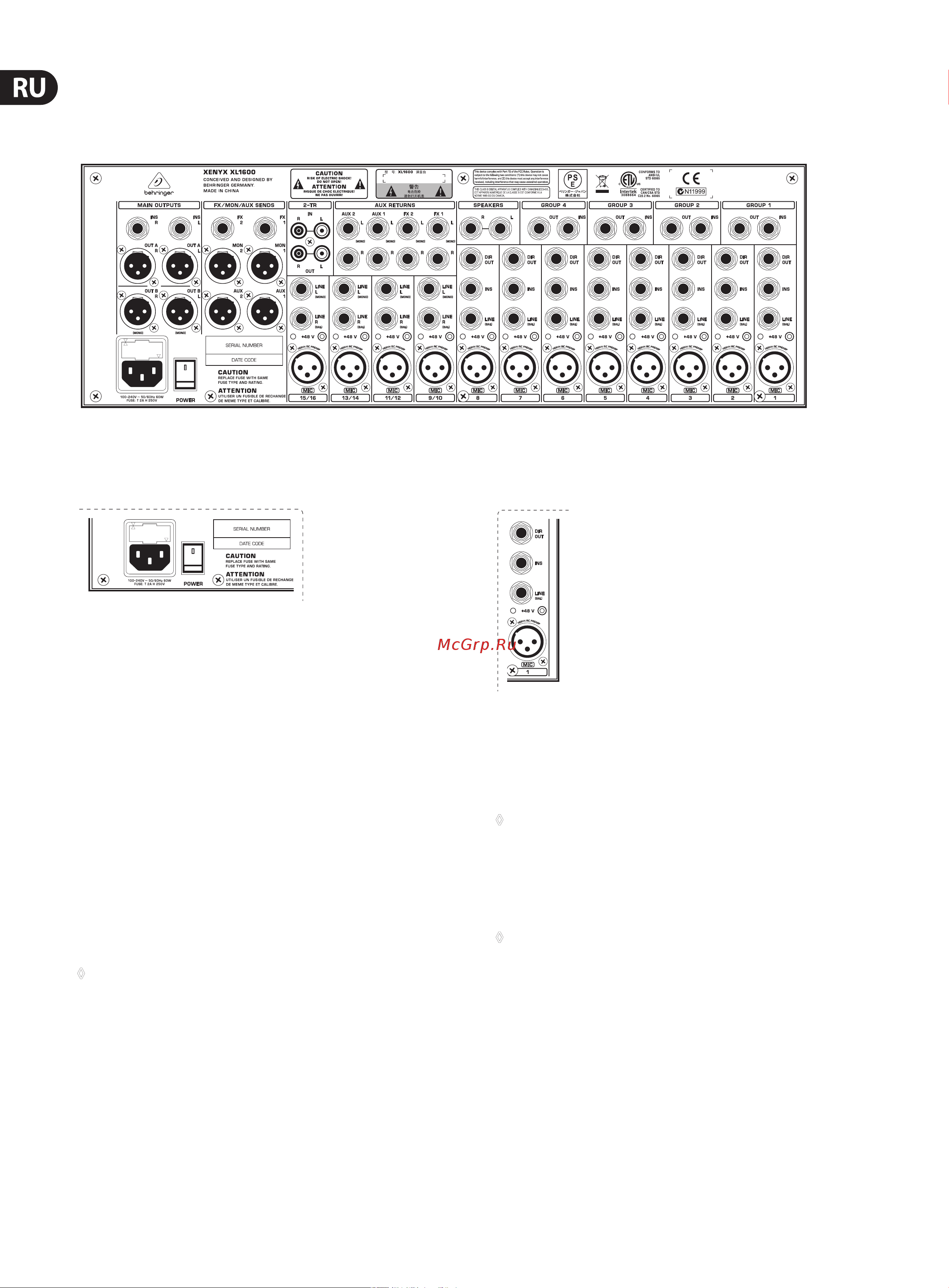

Rys. 4.1 Поле разъемов на задней панели прибора
4.1 Подключение к сети
IEC
Соединение с электросетью производится через приборное гнездо IEC.
Соответствующий сетевой провод входит в комплект поставки.
ПРЕДОХРАНИТЕЛИ
В защитном выключателе прибора находится предохранитель.
Приегозамене должен применяться предохранитель такого же типа.
Учитывайте данные, приведенные в главе „Технические характеристики“.
POWER
Выключатель POWER включает пульт. При подключении к электросети
выключатель POWER должен находиться в положении „Выкл“.
Для отсоединения прибора от сети выньте вилку кабеля из розетки.
Передвключением прибора убедитесь в том, что вилка кабеля питания
легко доступна. Если прибор установлен в рэковой стойке, обеспечьте его
лeгкое отсоединение от сети с помощью штекера или выключателя сети
питания на задней стороне.
◊ Пожалуйста, учтите: выключатель POWER при отключении не
отсоединяет полностью прибор от электросети. Для отключения
пульта от сети выньте вилку сетевого провода из розетки.
Убедитесь при установке пульта, что сетевая вилка и приборный
штекер находятся в безупречном состоянии. Если прибор не
используется длительное время, то выньте кабель из розетки.
СЕРИЙНЫЙ НОМЕР
Серийный номер микшерного пульта.
4.2 Входы Mono
MIC
Симметричный XLR- вход для подключения микрофонов, DI-боксов
или мультикоров. (Мультикором называют многоканальный кабель,
сводящийсигналы всех каналов к блоку коммутации на сцене и
транслирующий их далее кпульту звукооператора).
◊ Перед включением фантомного питания подключите микрофон
и мьютируйте все выходы микшерного пульта. Таким образом
Вы сможете избежать возникновения шумов при включении
микрофона. После включения подождите примерно 1 мин.,
пока напряжение стабилизируется, и только затем установите
входное усиление.
◊
Внимание! Ни в коем случае не применяйте несимметричные
соединения XLR (контакты 1 и 3 соединены) на входных разъeмах
микрофона (MIC), если Вы намерены работать с фантомным питанием.
+48 V
Фантомное питание для работы с конденсаторными микрофонами.
Расположенный рядом с кнопкой контрольный индикатор светится,
еслифантомное питание включено. Еще один контрольный индикатор
находится в секции Trim каждого канала. Как правило, при этом можно
продолжать пользоваться динамическими микрофонами, если они
включены симметрично. В сомнительных случаях обращайтесь к
производителю микрофона!
