Involight Ventus R33 [10/15] Часть 4 назначение dmx каналов в таблице
![Involight Ventus R33 [10/15] Часть 4 назначение dmx каналов в таблице](/views2/1990511/page10/bga.png)
9

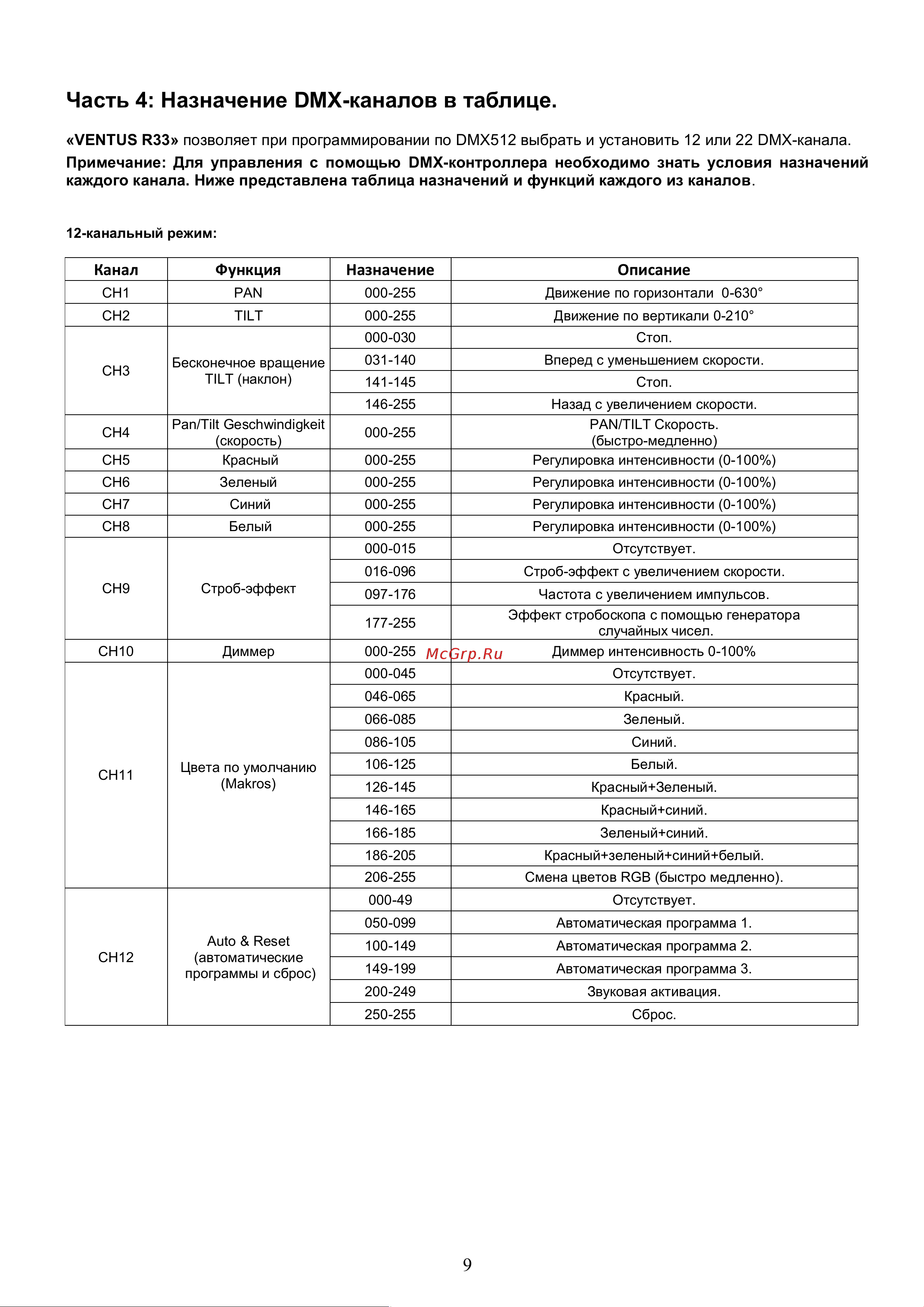

Часть 4: Назначение DMX-каналов в таблице.
«VENTUS R33» позволяет при программировании по DMX512 выбрать и установить 12 или 22 DMX-канала.
Примечание: Для управления с помощью DMX-контроллера необходимо знать условия назначений
каждого канала. Ниже представлена таблица назначений и функций каждого из каналов.
12-канальный режим:
Канал
Функция
Назначение
Описание
CH1
PAN
000-255
Движение по горизонтали 0-630°
CH2
TILT
000-255
Движение по вертикали 0-210°
CH3
Бесконечное вращение
TILT (наклон)
000-030
Стоп.
031-140
Вперед с уменьшением скорости.
141-145
Стоп.
146-255
Назад с увеличением скорости.
CH4
Pan/Tilt Geschwindigkeit
(скорость)
000-255
PAN/TILT Скорость.
(быстро-медленно)
CH5
Красный
000-255
Регулировка интенсивности (0-100%)
CH6
Зеленый
000-255
Регулировка интенсивности (0-100%)
CH7
Синий
000-255
Регулировка интенсивности (0-100%)
CH8
Белый
000-255
Регулировка интенсивности (0-100%)
CH9
Строб-эффект
000-015
Отсутствует.
016-096
Строб-эффект с увеличением скорости.
097-176
Частота с увеличением импульсов.
177-255
Эффект стробоскопа с помощью генератора
случайных чисел.
CH10
Диммер
000-255
Диммер интенсивность 0-100%
CH11
Цвета по умолчанию
(Makros)
000-045
Отсутствует.
046-065
Красный.
066-085
Зеленый.
086-105
Синий.
106-125
Белый.
126-145
Красный+Зеленый.
146-165
Красный+синий.
166-185
Зеленый+синий.
186-205
Красный+зеленый+синий+белый.
206-255
Смена цветов RGB (быстро медленно).
CH12
Auto & Reset
(автоматические
программы и сброс)
000-49
Отсутствует.
050-099
Автоматическая программа 1.
100-149
Автоматическая программа 2.
149-199
Автоматическая программа 3.
200-249
Звуковая активация.
250-255
Сброс.
