APart E-VOLST

APart E-VOLST - встраиваемый стереофонический

регулятор громкости белого цвета мощностью 2 x 40

Вт / 4 Ома. Регулятор громкости подключается в

линию между усилителем и громкоговорителями и

позволяет ступенчато настроить громкость

громкоговорителей правого и левого каналов. На

каждый канал может подключаться несколько

громкоговорителей, но при этом импеданс каждого

канала должен быть не менее 4 Ом. Переключатель

APart E-VOLST имеет 10 ступеней уровней громкости.

APart E-VOLST устанавливается в стандартную

монтажную коробку европейского типа. Такие

монтажные коробки для установки на стену или

встраиваемые в стену вы можете приобрести в любом

строительном магазине.

Основные характеристики APart E-VOLST:

• мощность : 2 x 40 Вт

• минимальный импеданс : 4 Ома

• реле обхода : нет

• ступени регулировки : 10

• размеры : 80 x 80 x 76 мм

Подключение APart E-VOLST:

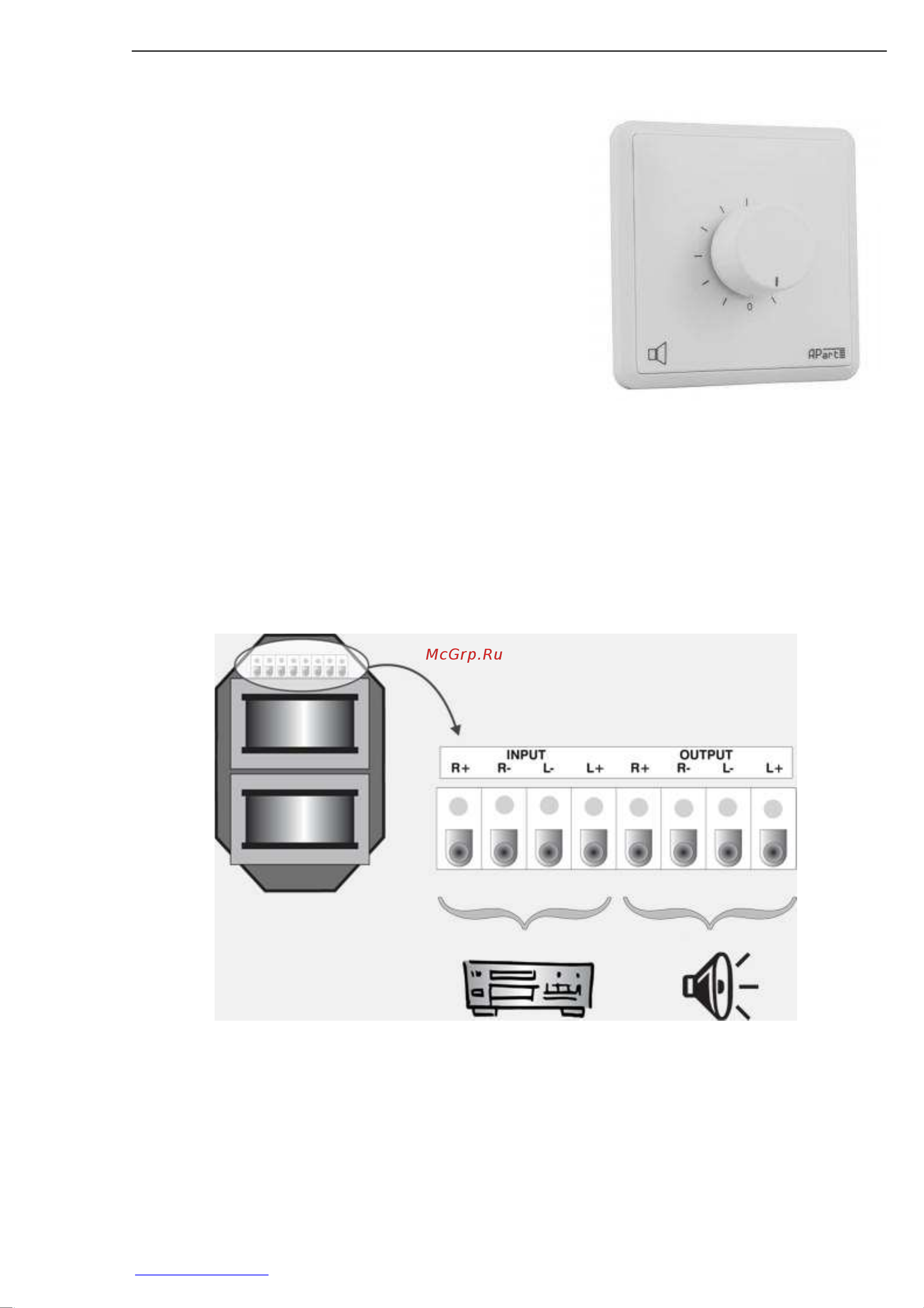

На печатной плате регулятора громкости расположена 8-ми контактная колодка. Четыре

контакта INPUT предназначены для подключения левого и правого каналов выхода

усилителя мощности, четыре контакта OUTPUT - для подключения громкоговорителей

левого и правого каналов.
