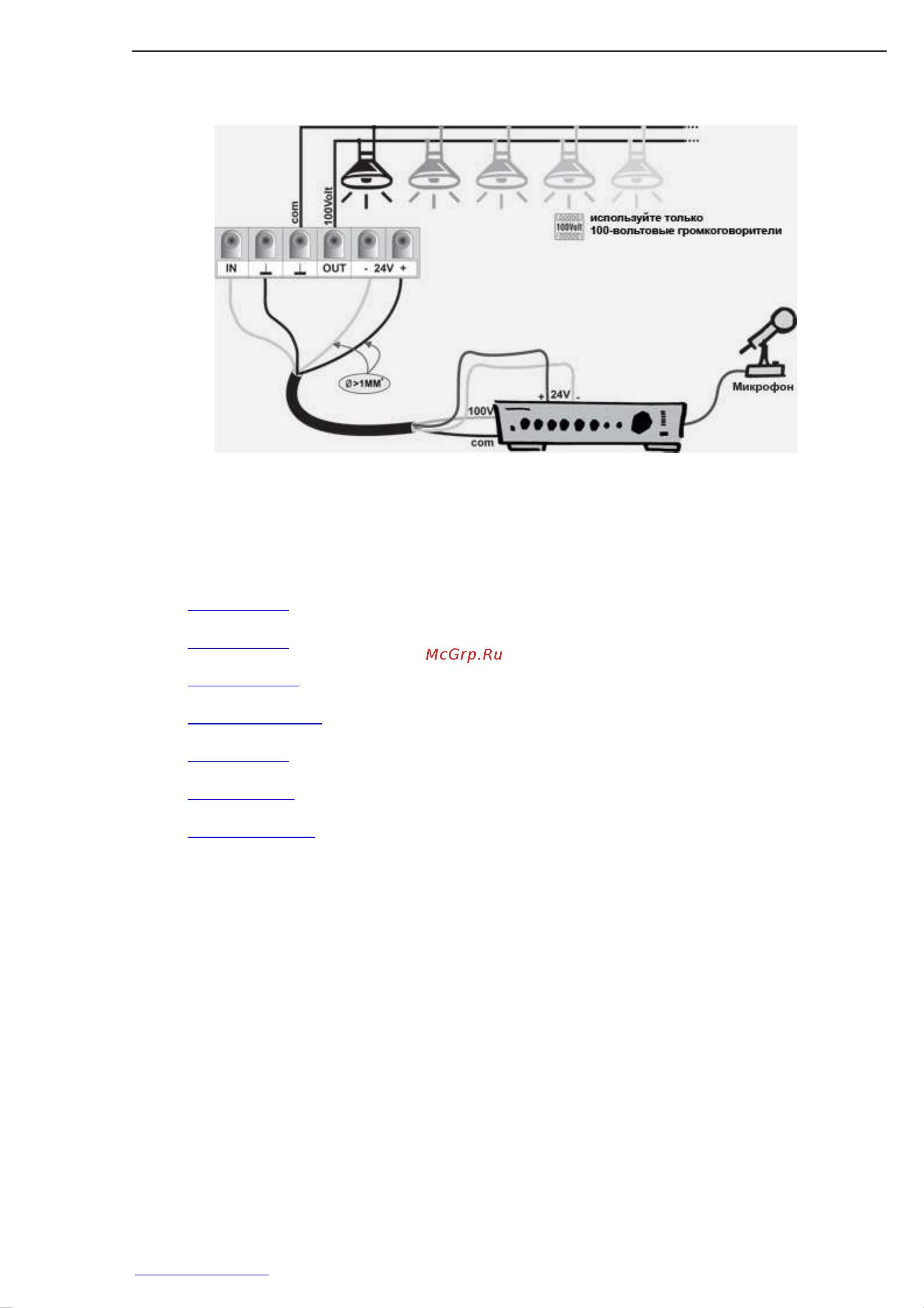

Четырехпроводная схема включения APart E-VOL20 (с использованием реле

обхода):

Все громкоговорители подключаются параллельно. Общая мощность всех

громкоговорителей подключенных к APart E-VOL20 не должна превышать 20 Вт!

Усилители, имеющие функцию подачи сигналов управления реле обхода регулятора

громкости APart E-VOL20:

• APart MA125(клеммы 18 на задней панели) - возможно подключение до 50

регуляторов громкости

• APart MA200 (клеммы 20 на задней панели) - возможно подключение до 50

регуляторов громкости

• APart MA200R(клеммы 20 на задней панели) - возможно подключение до 50

регуляторов громкости

• APart MA200CDR(клеммы 20 на задней панели) - возможно подключение до 50

регуляторов громкости

• APart MA246 (клеммы 20 на задней панели) - возможно подключение до 30

регуляторов громкости

• Apart PA240P(клеммы 11a на задней панели) - возможно подключение до 30

регуляторов громкости

• Apart PA2240BP(клеммы 11a на задней панели) - возможно подключение до 30

регуляторов громкости

Органы управления APart E-VOL20:

На внутренней стороне APart E-VOL20 раположены две перемычки: J1 и J2. Перемычки

предназначены для управления режимами работы регулятора громкости при поступлении

сигналов приоритета на реле обхода.

По умолчанию, перемычки установлены в положение 2-3 и 5-6. Такое положение

перемычек обеспечивает нормальную работу регулятора громкости: при получении

сигнала приоритета, аудио сигнал от усилителя поступает на громкоговоритель минуя

регулятор громкости.

В некоторых случаях может использоваться обратный режим работы регулятора

громкости. Для включения этого режима установите перемычки в положение 1-2 и 4-5. В

этом режиме, при получении сигнала приоритета, аудио сигнал от усилителя поступит на

громкоговоритель через регулятор громкости.
