EURODESK SL3242FX-PRO/SL2442FX-PRO

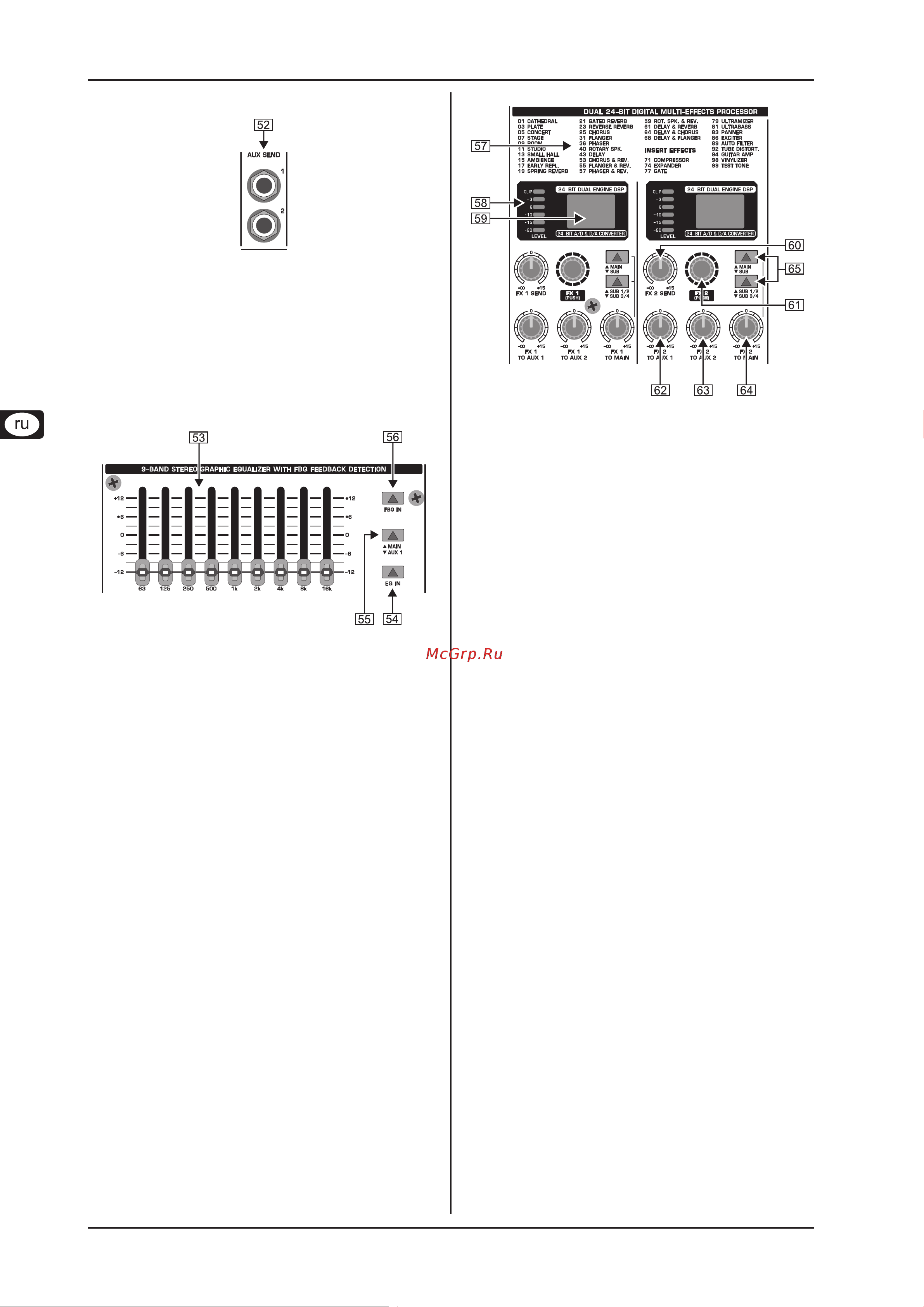

Элементы управления и соединения10
входных каналов всех AUX 1 и AUX 2. Секция AUX SEND
также имеет кнопку SOLO.
Выходы Master Aux SendРис. 2.23:
(52) На выходах AUX SEND 1 и 2 можно взять сигналы Master
AUX SEND и передать их на внешний процессор эффек-
тов или воспроизвести через мониторы акустической
системы. Сигнал с эффектами можно затем вернуть,
например, через входы STEREO FX RETURN (см. (67))
или через отдельные входные каналы.
Графический 9-полосный 2.9
стереоэквалайзер
Графический стереоэквалайзерРис. 2.24:
(53) EURODESK имеет 9-полосный стереоэквалайзер, кото-
рый на выбор обрабатывает сигнал Main или AUX 1. С
его помощью можно адаптировать звучание к условиям
помещения.
(54) EQ IN включает графический эквалайзер. Когда эквалай-
зер включен, горят светодиоды фейдеров.
(55) Выключатель MAIN/AUX 1 задает, какой сигнал будет
обрабатываться эквалайзером: Main или AUX 1.
(56) При нажатом выключателе FBQ IN активирована система
обнаружения обратной связи FBQ Feedback. Частота
(или частоты), вызывающие обратную связь, будут
показаны ярко горящим светодиодом фейдера. Все
остальные светодиоды приглушаются. Теперь просто
понизьте соответствующий диапазон частот так, чтобы
не возникала обратная связь.
В положении выключателя “AUX 1” (см. + (55)) свето-
диоды фейдеров эквалайзера одновременно пока-
зывают сигналы MAIN и AUX 1. Как только в сигнале
появляется обратная связь, сигналы “без” обратной
связи приглушаются для однозначного определения
частоты обратной связи. Если обратная связь нахо-
дится в сигнале MAIN, то выключатель (55) должен
быть установлен в положение “MAIN” для ее устра-
нения с помощью 9-полосного эквалайзера.
Секция эффектов2.10
Цифровой модуль эффектовРис. 2.25:
(57) Здесь приведен обзор всех пресетов мультипроцессора
эффектов (см. также главу 3 “ЦИФРОВОЙ ПРОЦЕССОР
ЭФФЕКТОВ”).
(58) Это светодиодный индикатор уровня FX LED, который по-
казывает входной сигнал процессора эффектов. Учтите,
что светодиодный индикатор Clip загорается только при
пиковом уровне. Если он горит постоянно, то процессор
перегружен, что ведет к неприятным искажениям.
(59) Дисплеи EffeCt постоянно показывают, какие выбраны
пресеты.
(60) Это регулятор Master FX 1 (или 2) SEND, который
настраивает громкость всех сигналов FX Send на со-
ответствующих разъемах FX Send (см. (66)) и входах
внутреннего процессора эффектов. Они регулируют
суммарные сигналы входных каналов всех FX 1 и FX 2.
Если ни один из регуляторов FX SEND не включен, то
процессор эффектов не получает входной сигнал.
(61) Вращением регулятора FX 1 (или FX 2) Вы выбираете
пресет эффекта. Короткое нажатие на регулятор (PUSH)
подтверждает выбор и активирует выбранный эффект.
(62) Регулятором FX 1 (или 2) TO AUX 1 можно к мониторному
сигналу AUX 1 подмешивать сигнал эффекта встроен-
ного процессора эффектов (FX 1 или FX 2). Для этого
процессор эффектов должен, конечно, сначала получить
сигнал, то есть регуляторы FX в линейках каналов и
соответствующие регуляторы FX SEND должны быть
открыты и подняты фейдеры каналов.
(63) Это регулятор FX 1 (или 2) TO AUX 2, который позволя-
ет к мониторному сигналу AUX 2 подмешивать сигнал
эффекта встроенного процессора эффектов. Для него
действуют те же условия, что и для (62).
(64) Регулятор FX 1 (или 2) TO MAIN направляет сигнал
эффекта на Main Mix или на подгруппы 1 и 2 (или 3 и 4).
Это зависит от установки находящегося сверху пере-
ключателя (см. (65)). Если регулятор установлен влево
до упора, то сигнал эффекта не слышен. Здесь также
регуляторы FX в линейках каналов и соответствующие
регуляторы FX SEND должны быть открыты и подняты
фейдеры каналов.
(65) Эти переключателем можно направлять сигнал эффек-
та на Main Mix или на подгруппы 1 -2 или 3 – 4. Если
выключатель MAIN/SUB не нажат, то сигнал эффекта
подмешивается на Main Mix. Находящийся под ним вы-
ключатель SUB 1/2 / SUB 3/4 в этом случае не действует.
Если верхний выключатель нажат (SUB), то нижним
выключателем задается подача сигнала эффекта на
подгруппы 1 и 2 (SUB 1/2) или 3 и 4 (SUB 3/4).
