EURODESK SL3242FX-PRO/SL2442FX-PRO

Примеры подключений12

Примеры подключений4.

Студийное подключение4.1

Следующий пример подключения показывает Recording-Setup для создания 4-канальной записи. В этом случае ударные и бас

объединяются в двух подгруппах и через выходы подгрупп направляются на два канала многоканального рекордера. Через

две оставшиеся подгруппы гитара, клавишные (стереоканал) и два вокальных сигнала передаются на два других канала ре-

кордера. Четыре возврата записывающего прибора подключаются к четырем отдельным монофоническим входным каналам

EURODESK. Для баса используется внутренний Kompressor-Insert-эффект, поэтому этот входной сигнал отсоединен от всех

шин (кнопки SUB и MAIN не нажаты). Сигнал баса в этом случае подается с внешнего процессора эффектов непосредственно

на соответствующие подгруппы (регулятор FX TO MAIN). В секции FX 1 в этом случае должен быть нажат выключатель MAIN/

SUB, а выключатель SUB 1/2 SUB 3/4 не нажат.

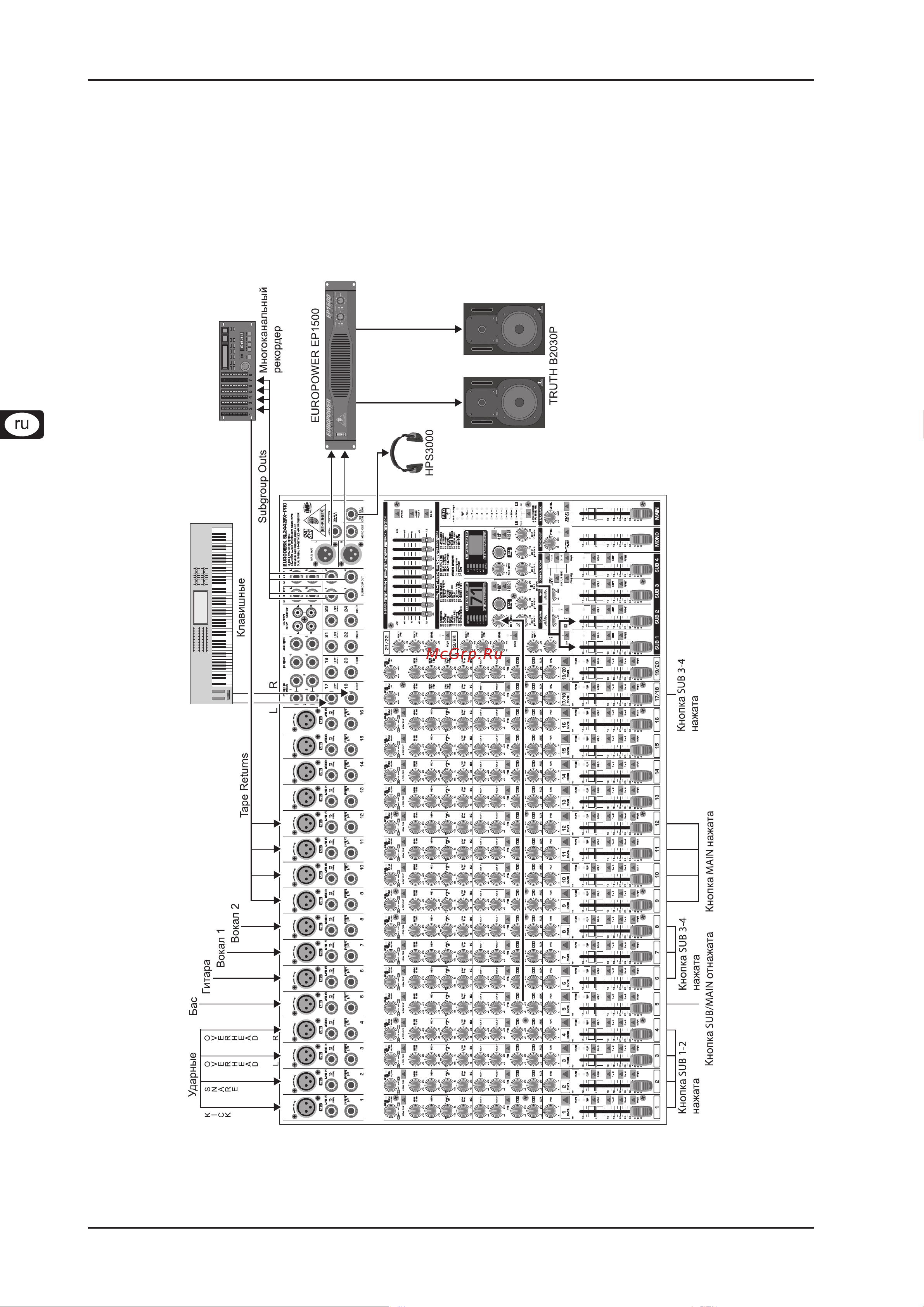

Подключение микшерного пульта при работе в студииРис. 4.1:
