EURODESK SL3242FX-PRO/SL2442FX-PRO
Цифровой процессор эффектов 11

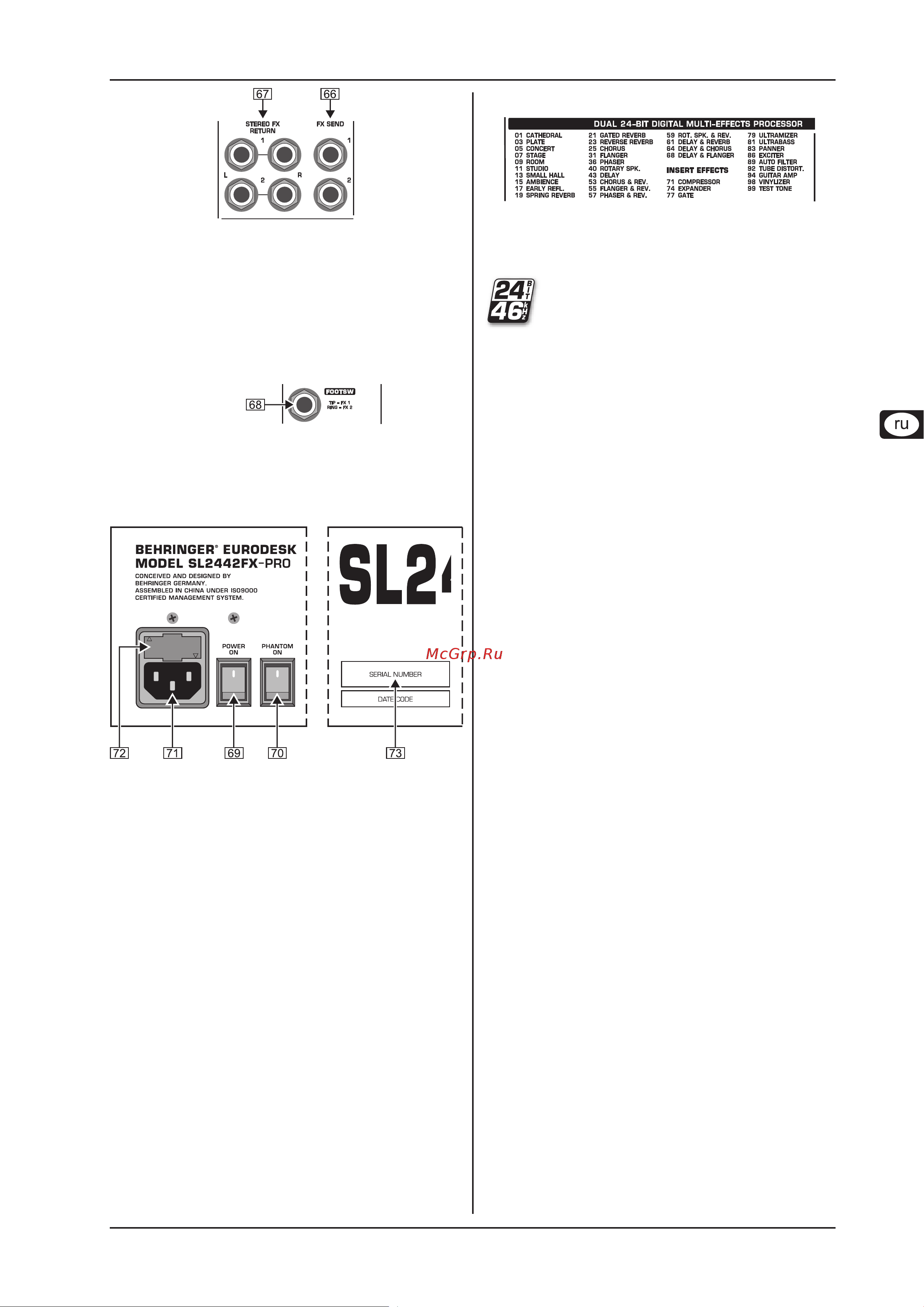

Разъемы FX Send и ReturnРис. 2.26:
(66) На выходы FX SEND 1 и 2 дополнительно подаются
сигналы Master FX Send для их передачи, например,
на входы внешнего процессора эффектов. Здесь речь
идет о “чистом” сигнале. Здесь не подаются “сигналы с
эффектами” внутреннего процессора эффектов!
(67) Через стереовходы FX RETURN 1 и 2 можно возвращать
сигналы с эффектами от внешних процессоров эффек-
тов. Они подаются на Main Mix.
(68) К разъему FOOTSW(ITCH) можно подключить обычный
двойной педальный выключатель, который отдельно
активирует и деактивирует FX 1 и FX 2. Через наконечник
штекера идет управление FX 1, через кольцо - FX 2.
Задняя панель2.11
Задняя панель EURODESKРис. 2.27:
(69) Выключатель POWER включает пульт. При подключении
к электросети выключатель POWER должен находиться
в положении “Выкл”.
Пожалуйста, учтите: выключатель POWER при от- +
ключении не отсоединяет полностью прибор от
электросети. Для отключения пульта от сети выньте
вилку сетевого провода из розетки. Убедитесь при
установке пульта, что сетевая вилка и приборный
штекер находятся в безупречном состоянии. Если
прибор не используется длительное время, то вынь-
те кабель из розетки.
(70) Выключатель PHANTOM подает на разъемы XLR моно-
каналов фантомное питание, необходимое для работы
конденсаторных микрофонов. При включенном фантом-
ном питании горит светодиод +48 V (см. 37). Применение
динамических микрофонов возможно, если они включе-
ны симметрично. В сомнительных случаях обратитесь к
изготовителю микрофона!
(71) Соединение с электросетью производится через при-
борное гнездо IEC. Соответствующий сетевой провод
входит в комплект поставки.
(72) В защитном выключателе прибора находится предохра-
нитель. При его замене должен применяться предохра-
нитель такого же типа. Учитывайте данные, приведенные
в главе 6 “ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ”.
(73) SERIAL NUMBER.
Цифровой процессор эффектов3.
Обзор пресетов эффектовРис. 3.1:
99 первоклассных пресетов
Здесь приведен обзор всех пресетов мульти-
процессора эффектов. Этот модуль предлагает
различные стандартные эффекты, такие как
Hall, Chorus, Flanger, Delay, и комбинации эф-
фектов, которые хорошо зарекомендовали себя
в нашем 19-дюймовом процессоре эффектов VIRTUALIZER
PRO DSP2024P. Подавать сигналы на процессор эффектов
можно через регулятор FX в каналах и регулятор FX SEND.
Встроенный цифровой процессор стереоэффектов имеет
преимущество в том, что ему не требуется кабельное под-
ключение. Это устраняет опасность появления фоновых помех
или различных уровней и упрощает работу с пультом.
Parallell FX
Пресеты с 1 по 70 являются классическими “микшируемыми
эффектами”. Если Вы повернете регулятор FX 1 (или 2) TO
MAIN, то произойдет смешивание сигнала канала (чистого) и
сигнала эффекта. Баланс двух сигналов управляется регуля-
торами FX Send и FX 1/2 TO MAIN.
Смешивание сигналов эффектов с мониторным миксом AUX 1
(или 2) происходит также, только баланс здесь настраивается
регулятором AUX 1 (или 2) в линейке каналов и потенцио-
метром FX TO AUX 1 (или 2). При этом, конечно, процессор
эффектов должен получать сигнал через регулятор FX 1 (или
2) в линейке каналов. Следите за тем, чтобы был нажат вы-
ключатель PRE в соответствующих линейках каналов. Иначе
тракты AUX будут подключены после фейдеров (Post Fader),
т.е. громкость мониторного сигнала AUX будет зависеть от
положения фейдера канала.
INSERT FX (с отключением канала)
Пресеты эффектов с номером 71 и выше предназначены для
полной обработки сигнала. Их нельзя путать с “микшируемыми
эффектами”. При использовании Insert-пресетов нужно от-
соединить соответствующий канал от всех шин (выключатели
SUB и MAIN не нажаты) и только сигнал эффекта подать в Main
Mix (регуляторы FX 1/2, FX SEND 1/2 и FX TO MAIN 1/2).
Фейдер соответствующего канала остается и далее +
активным и регулирует (вместе с соответствующими
регуляторами FX) уровень сигнала к внутреннему
процессору эффектов.
