14
Соединения

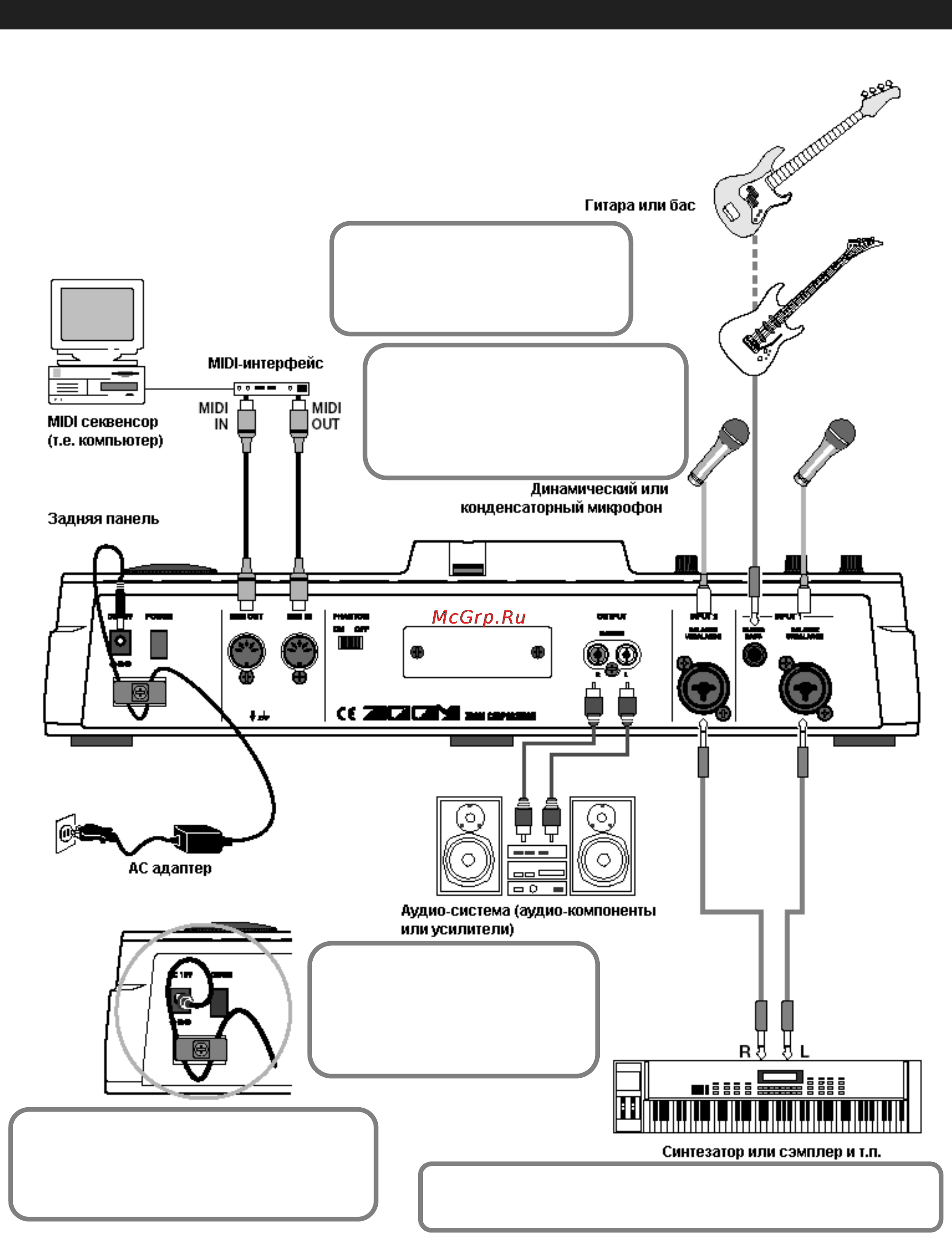

На следующей диаграмме показано, как подключать инструменты, аудиоустройства и MIDI-устройства.
Одновременно можно использовать
только одно из этих гнезд. Если
инструменты/микрофоны подклю-
чены к обоим гнездам, приоритет
имеет гнездо GUITAR/BASS.
Чтобы применить мощность +48V к
конденсаторному микрофону, устано-
вите переключатель [PHANTOM] на
задней панели в положение ON.
(Мощность будет применена к обоим
разъемам INPUT 1/2).
Чтобы предотвратить поврежде-
ние колонок вашей аудиосистемы,
выключите питание аудиосистемы
(или полностью выключите гром-
кость) перед тем, как выполнять
соединения.
Оберните кабель AC адаптера вокруг крюч-
ка, как показано на иллюстрации, перед
подсоединением его к гнезду [DC 12V]. Это
предотвратит выскакивание разъема, если
кабель AC адапте
р
а сл
у
чайно де
р
н
у
т.
При подключении устройств со стерео-выходом, таких, как син-
тезатор или CD-плейер, подсоедините выход L внешнего уст-
р
ойства к
д
жек-вхо
ду
INPUT 1
,
а выхо
д
R к
д
жек-вхо
ду
INPUT 2.
