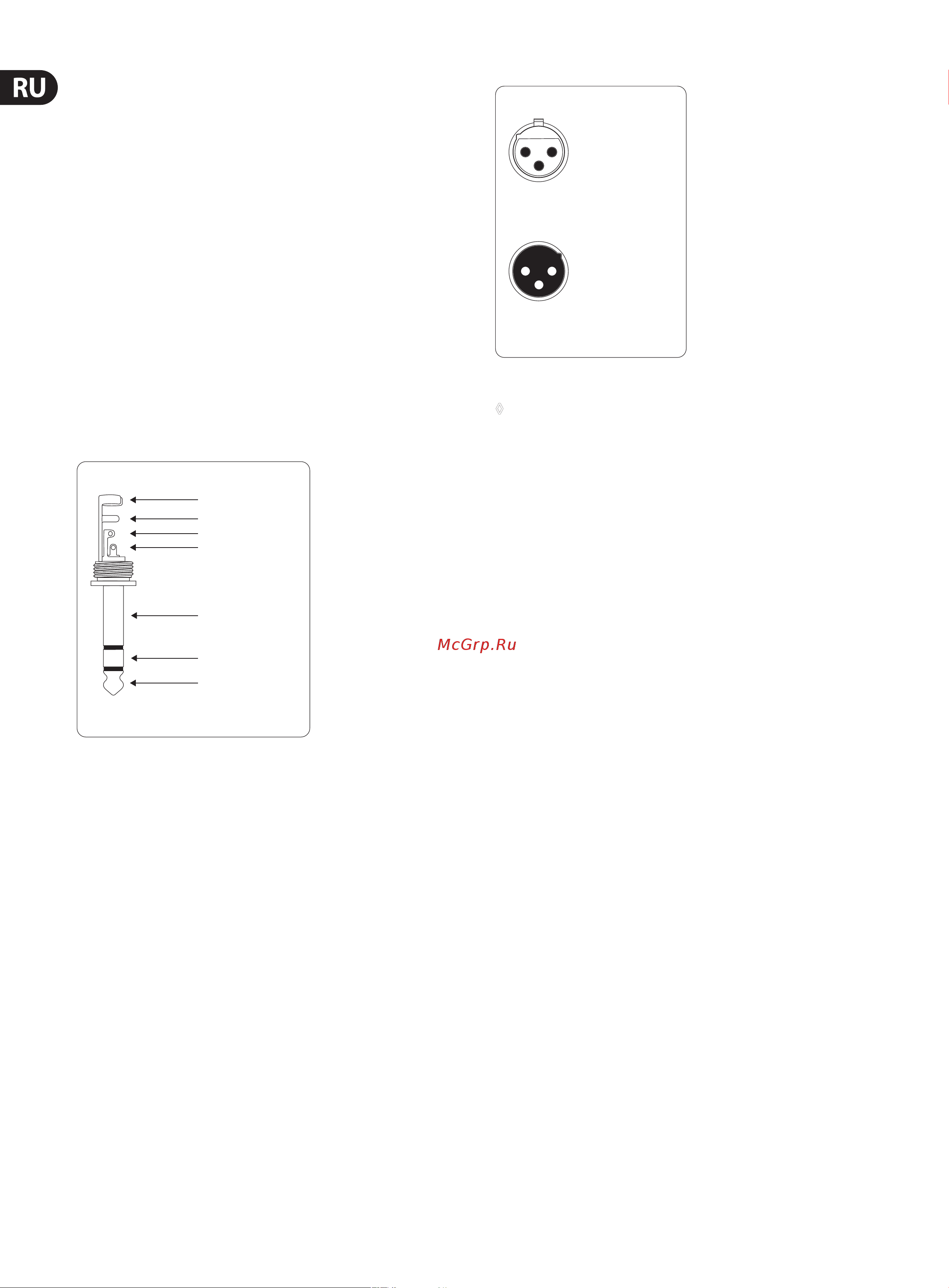

12 FEEDBACK DESTROYER PRO FBQ2496 Руководство пользователя
8. Монтаж
8.1 Установка в рэк
Для установки FBQ2496 в 19-дюймовый рэк требуется одна вертикальная
стойка (1 HE). Учтите, что при установке следует оставить сзади примерно
10см свободного места для подключений на задней панели.
При монтаже прибора в рэк применяйте винты и гайки М6.
Для предотвращения перегрева прибора обеспечьте достаточную
вентиляцию и не ставьте FEEDBACK DESTROYER PRO на усилитель.
8.2 Аудиоподключения
Аудиовходы и выходы BEHRINGER FEEDBACK DESTROYER PRO полностью
симметричные. Если имеется возможность создать симметричную подачу
сигнала с другими приборами, то нужно обеспечить максимальную
компенсацию сигналов помех.
Подключения MIDI (IN/OUT/THRU) осуществляются через стандартные
штекерные соединения DIN. Передача данных осуществляется
беспотенциально через оптопару.
strain relief clamp
sleeve
ring
tip
sleeve
ground/shield
For connection of balanced and unbalanced plugs,
ring and sleeve have to be bridged at the stereo plug.
Balanced ¼" TRS connector
ring
cold (-ve)
tip
hot (+ve)
Рис. 8.1: 6,3-миллиметровый стереоштекер
output
For unbalanced use, pin 1 and pin 3
have to be bridged
1 = ground/shield
2 = hot (+ve)
3 = cold (-ve)
input
12
3
1
2
3
Balanced use with XLR connectors
Рис. 8.2: Штекер XLR
◊ Обязательно следите за тем, чтобы установка и работа с прибором
проводились только ком-пе-тентными лицами. Во время и
после монтажа следует обеспечить достаточное заземление
работающего лица (лиц), иначе электростатические раз-ряды
могут оказать отрицательное воздействие на ра-боту прибора.
