6 FEEDBACK DESTROYER PRO FBQ2496 Руководство пользователя
(11) PEQ
После длительного нажатия на кнопку PEQ (мигает светодиод на кнопке
PEQ) можно ручкой управления задать количество параметрических
фильтров. Отсчет начинается всегда с фильтра 20 и может быть
пошагово заполнен до фильтра 1 (см. рисунок 4.2). Одновременно будут
показаны установленные фильтры Single Shot.
При коротком нажатии на кнопку PEQ (горит светодиод на кнопке
PEQ) можно ручкой управления выбрать любой фильтр. При этом
номер выбранного фильтра будет показан на дисплее, и мигает
соответствующий светодиод фильтра. Так могут быть показаны
параметры усиления, ширина полосы и центральная частота диапазона.
◊ Вручную могут быть установлены только параметрические
фильтры! Настройки фильтров Single Shot и автоматических
фильтров могут быть только показаны.
(12) FREQUENCY
Если FBQ2496 находится в режиме PEQ (горит светодиод на кнопке
PEQ), то можно задать центральную частоту диапазона для каждого
параметрического фильтра. Для изменения центральной частоты
нажмите кнопку FREQUENCY. Диапазон настройки частоты составляет от
20 Гц до 20 кГц.
(13) LEFT-RIGHT
нопкой LEFT-RIGHT можно выбрать каналы, которые Вы
хотитередактировать.
Если FBQ2496 находится в режиме стерео, то выбраны оба канала,
чтообозначается двумя горящими светодиодами. В этом режиме
нужно задать параметры только для одного канала; они будут приняты
непосредственно и другим каналом.
При долгом нажатии на кнопку LEFT-RIGHT каналы разделяются друг
от друга. Теперь можно задавать различные параметры для каждого
канала. Пере-клю-чение между каналами осуществляется коротким
нажатием на кнопку LEFT-RIGHT.
При повторном длительном нажатии на кнопку LEFT-RIGHT
восстанавливается стереорежим, и настройки активного канала
копируются на другой канал.
◊ Настройки моно- и стереорежимов сохраняются в FBQ2496 и
загружаются при следующем включении прибора.
(14) BANDWIDTH
нопка BANDWIDTH определяет ширину полосы (коэффициент Q/
величина фильтрации) выбранного параметрического фильтра.
Регулируемая величина фильтрации охватывает диапазон от 1/60
октавы до 10 октав. FBQ2496 должен находиться в режиме PEQ
(горитсветодиод на кнопке PEQ)
(15) BYPASS
При длительном нажатии на кнопку BYPASS активируется Hard Bypass.
При этом вход прибора в обход фильтров переключается напрямую
навыход.
◊ Очень осторожно используйте функцию BYPASS, так как
деактивация фильтров ведет к освобождению подавленных
обратных связей.
(16) MIDI
При одновременном нажатии кнопок BANDWIDTH и BYPASS происходит
переход в меню MIDI (горят светодиоды на обеих кнопках). Здесь можно
включить и выключить MIDI или выбрать MIDI-канал (глава 7).
(17) РУЧ А УПРАВЛЕНИЯ
С помощью РУЧ И УПРАВЛЕНИЯ, представляющей собой бесконечный
поворотный выключатель, можно изменять выбранные параметры.
Поворот ручки по часовой стрелке увеличивает значение.
Поворотпротив часовой стрелки - уменьшает его.
(18) POWER
Переключатель POWER служит для включения FEEDBACK
DESTROYERPRO.
◊ Обращаем Ваше внимание на то, что выключатель POWER
не отсоединяет прибор от сети полностью. Для отключения
устройства от сети выньте вилку из розетки или переходника.
При установке продукта убедитесь, что розетка или переходник
исправны. Поэтому, если прибор долгое время не будет
использоваться, то следует вынуть вилку сетевого кабеля
из розетки.
3.2 Задняя панель
(19)
(20)

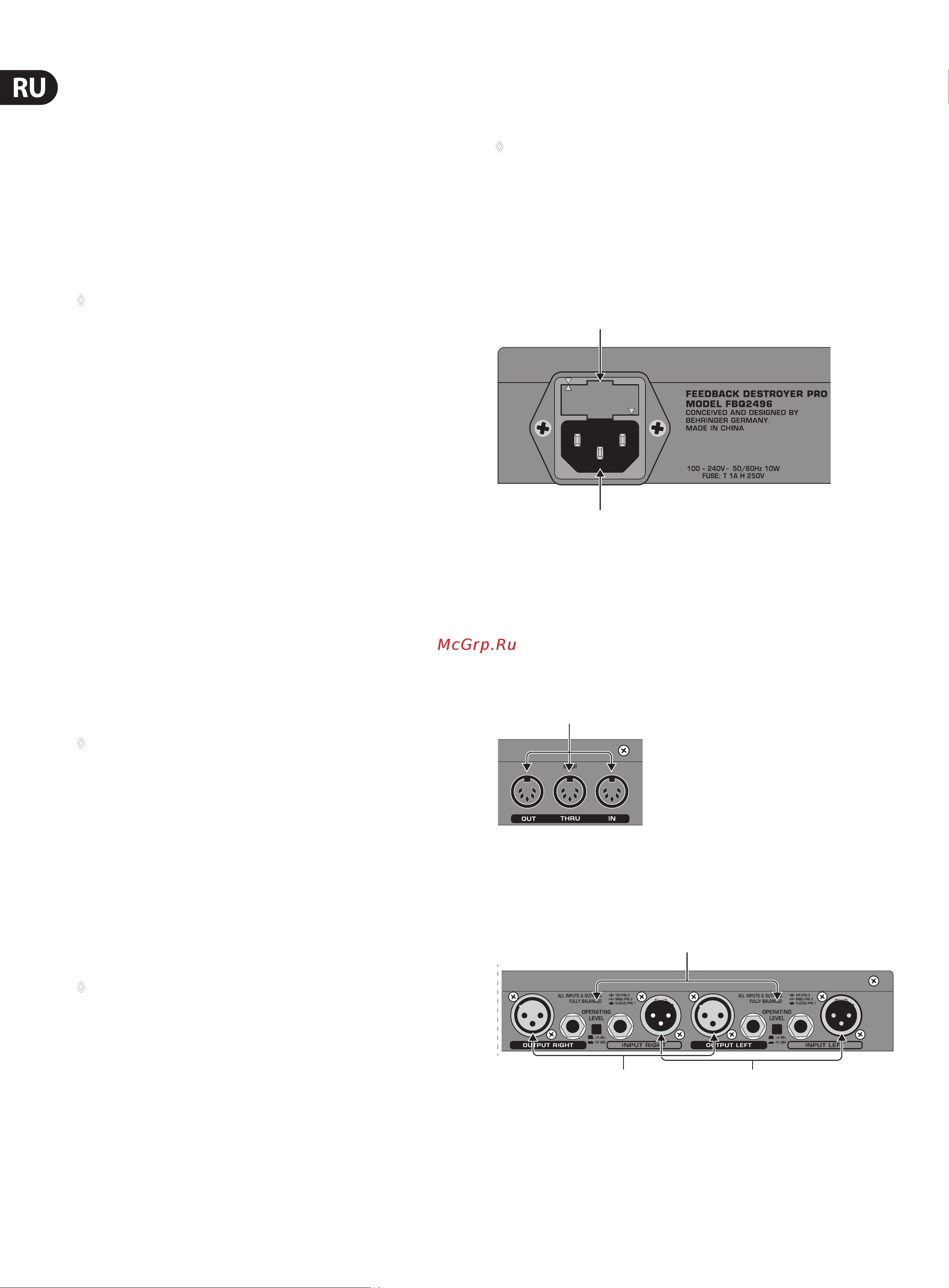

Рис.3.4: Подключение к сети, предохранитель и серийный номер
(19) Соединение с электросетью производится с помощью гнезда IEC.
Соответствующий провод электропитания входит в комплект поставки.
(20) В ДЕРЖАТЕЛЕ ПРЕДОХРАНИТЕЛЯ FBQ2496 можно заменять
предохранитель. При замене должен применяться предохранитель
такого же типа. Учитывайте данные, приведенные в главе 9
„ТЕХНИЧЕСИЕ ХАРА ТЕРИСТИ И“.
(21)
Рис. 3.5: Разъемы FBQ2496 для подключения MIDI
(21) FBQ2496 располагает обширными возможностями MIDI. Наряду с
обязательными разъемами MIDI IN- и MIDI OUT для передачи команд
MIDI имеется еще один разъем MIDI THRU.
(22)
(24) (23)
Рис. 3.6: Подключения на задней панели FBQ2496
