16 EURORACK UB2442FX-PRO/UB2222FX-PRO/UB1832FX-PRO/UB1622FX-PRO Руководство пользователя

для записи. Это даёт Вам возможность записывать несколько дорожек

одновременно. Пользуйтесь для этого Y-кабелем и используйте входы

Вашего 8-дорожечного рекордера таким образом, чтобы у Вас имелось

2x4 дорожки (например, канал 1 на дорожку 1 и дорожку 2 и т.д.).

При первой пробе запишите дорожки 1, 3, 5 и 7, при второй - 2, 4, 6 и 8.

EURORACK UB2442FX-PRO имеет включённые парал-лельно выходы для

подгрупп (1-5, 2-6 и т.д.).

5.3 Точки разрыва (Inserts)

UB1622FX-PRO

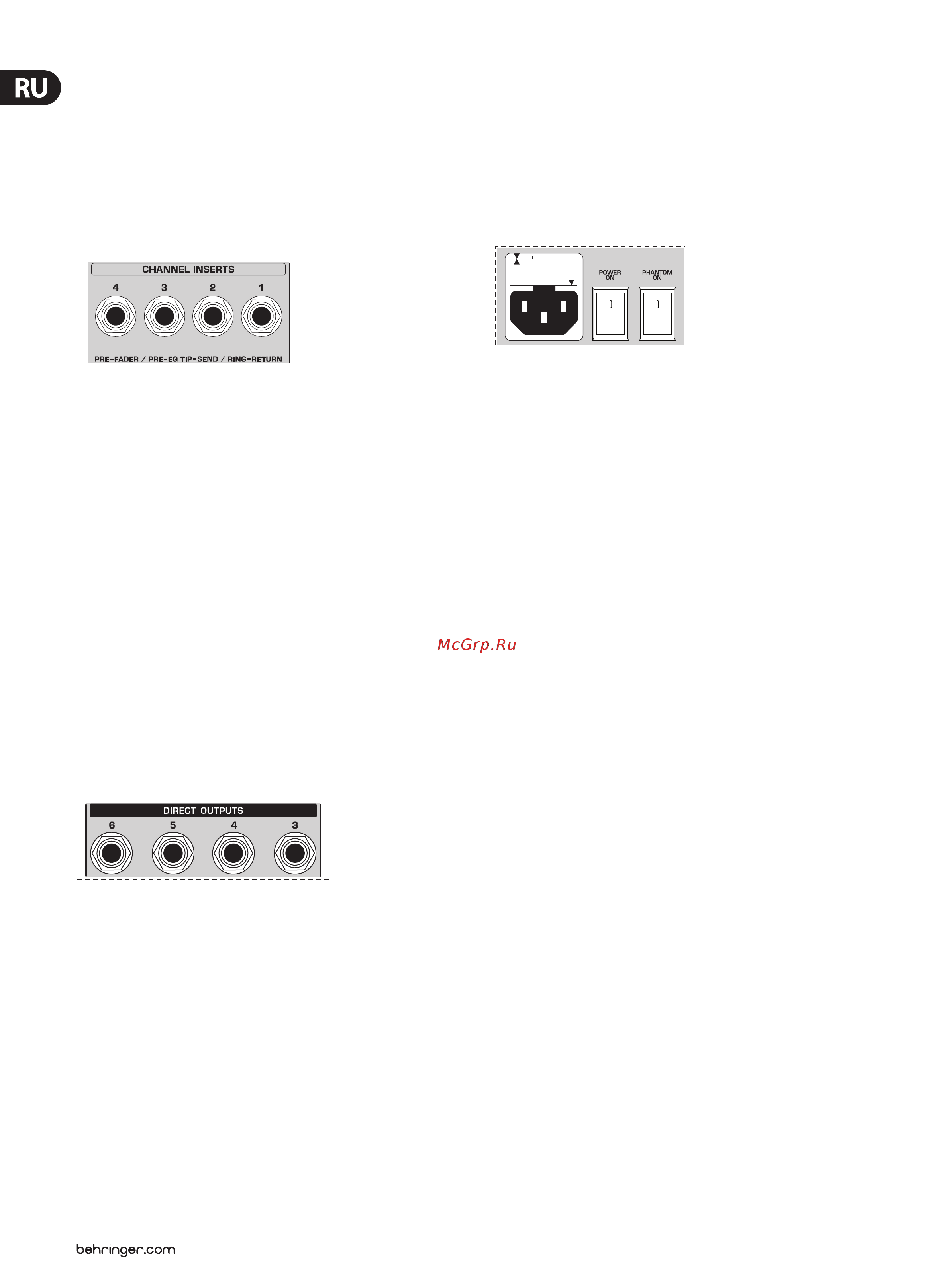

Рис. 5.3: Точки разрыва

◊ У UB2442FX-PRO канальные точки разрыва расположены на панели

управления между линейным входом и потенциометром GAIN.

Точки разрыва (Insert) полезны в том случае, если требуется

обработать сигнал канала с помощью динами-ческих процессоров или

эквалайзеров. В отличие от эффекта холла или иных эффектов, которые

обычно добавляются к „чистому“ сигналу, динамические процес-соры

обрабатывают весь сигнал. В этом случае тракт Aux Send не является

лучшим решением. Вместо этого канальный тракт разрывают и добавляют

динамический процессор и/или эквалайзер. Затем сигнал возвращается

на пульт в той же точке. Сигнал прерывается только в том случае, если в

соответствующий разъём вставлен штекер (стереофонический штекер,

наконечник = выход сигнала, кольцо = вход). Все монофонические входные

каналы оборудованы точками разрыва. Эти точки разрыва находятся перед

фейдером, эквалайзером и Aux Send. Они могут использоваться также в

качестве прямых выходов перед эквалайзером без прерывания сигнала.

Для этого используйте кабель с монофоническим штекером на стороне

магнитофона или процессора эффектов и шунтированным стереоштекером

на стороне пульта (наконечник и кольцо соединить мостиком).

5.4 Прямые выходы (только UB2442FX-PRO)

UB2442FX-PRO

Рис. 5.4: Прямые выходы

DIRECT OUTPUTS (Прямые выходы)

Прямые выходы UB2442FX-PRO (по 1 на входной моно-канал)

отлично подходят для записи аудиосигнала, если Вы намерены

одновременно записывать несколько дорожек. Несимметричные

разъёмы подключены за эквалайзером, за функцией заглушения (Mute)

и за фейдером.

5.5 Напряжение питания, фантомное

питание и предохранители

Предохранители / приборная розетка IEC

Подключение к сети осуществляется через приборную розеткуIEC.

Она отвечает всем необходимым требования безопасности.

Соответствующий сетевой кабель входит в комплектацию прибора.

При замене предохранителя обязательно используйте тот же его тип.

All models

Рис. 5.5: Напряжение питания и предохранители

Сетевой выключатель POWER

С помощью выключателя POWER Вы включаете пульт. При подсоединении

прибора к сети выключатель POWER должен находится в положении „ВЫ Л“.

Для отсоединения прибора от сети выньте вилку кабеля из розетки.

Перед включением прибора убедитесь в том, что вилка кабеля питания

легко доступна. Если прибор установлен в рэковой стойке, обеспечьте его

лёгкое отсоединение от сети с помощью штекера или выклю-чателя сети

питания на задней стороне.

◊ Имейте ввиду: выключатель POWER отсоединяет прибор от

сети не полностью. Поэтому для полного отключения в случае

длительного перерыва в работе Вам необходимо вынуть вилку

кабеля из розетки.

Выключатель фантомного питания PHANTOM

С помощью выключателя PHANTOM Вы включаете фантомное питание

разъёмов XLR моноканалов, необходи-мое для работы с конденсаторными

микрофонами. При включённом фантомном питании красный светодиод

+48 V-LED светится. ак правило, при этом можно продолжать пользоваться

динамическими микрофонами, если они включены симметрично.

В сомнительных случаях обращай-тесь к производителю микрофона!

◊ Подсоедините все необходимые микрофоны до включения

фантомного питания. При включён-ном фантомном питании не

подсоединяйте к пульту и не отсоединяйте от него микрофоны.

роме того, перед включением фантомного питания следует

заглушить все концерные колонки и колонки PA. После включения

дайте системе одну минуту для стабилизации и только затем

устанавливайте входное усиление.

◊ Внимание! Следуйте также указаниям в главе 6.2.1.

СЕРИЙНЫЙ НОМЕР

Серийный номер важен для пользования гарантией. Следуйте указаниям в

главе 1.3.3.
