Behringer EURORACK UB1832FX-PRO [17/20] Монтаж

17 EURORACK UB2442FX-PRO/UB2222FX-PRO/UB1832FX-PRO/UB1622FX-PRO Руководство пользователя

6. Монтаж

6.1 Монтаж в рэковой стойке

В упаковке Вашего микшерного пульта Вы найдёте два 19- дюймовых

уголка, которые монтируются на боковых стенках пульта.

Для закрепления монтажных уголков на микшерном пульте удалите

сначала винты на правой и левой боковых панелях. После этого этими

же винтами привинтите оба уголка. Обратите внимание на то, что для

каждой стороны имеется свой уголок. После этого микшерный пульт

может монтироваться в обычной 19-дюймовой рэковой стойке.

Обеспечьте достаточную естественную вентиляцию прибора во избежание

его перегрева.

◊ Для монтажа 19-дюймового уголка используйте только винты,

расположенные в боковых стенках микшерного пульта.

6.2 Кабельные соединения

Для разных целей Вам понадобится большое число различных

кабелей. На следующих рисунках показано оснащение этих кабелей.

Всегда используйте только высококачественные кабели.

strain relief clamp

sleeve

tip

sleeve

pole 1/ground

tip

pole 2

The footswitch connects both poles momentarily

¼" TS footswitch connector

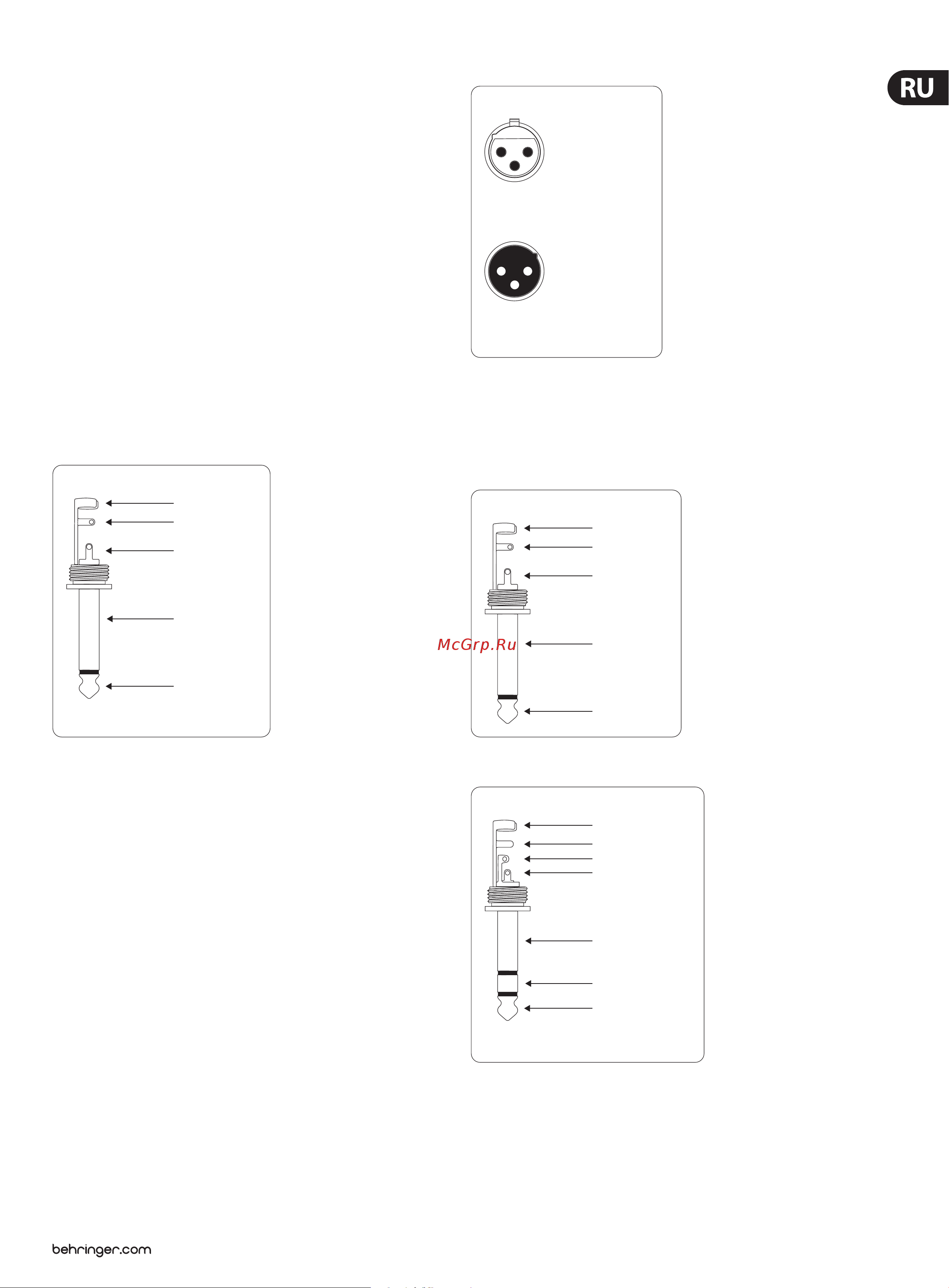

Рис. 6.1: Штекер педального выключателя

6.2.1 Аудиосоединения

Для двухдорожечных входов и выходов применяйте обычные кабели со

штекерами „сinch“.

Разумеется, к симметричным входам/выходам могут подключаться

также и приборы с несимметричными схемами. Пользуйтесь или

монофоническими штекерами, или соедините кольцо стереоштекера со

штырьком (или контакт 1 с контактом 3 у штекеров XLR).

output

For unbalanced use, pin 1 and pin 3

have to be bridged

1 = ground/shield

2 = hot (+ve)

3 = cold (-ve)

input

Balanced use with XLR connectors

Рис. 6.2: Соединения XLR

◊ Внимание! Ни в коем случае не применяйте несимметричные

соединения XLR (контакты 1 и 3 соединены) на входных

разъёмах микрофона (MIC), если Вы намерены работать с

фантомным питанием.

strain relief clamp

sleeve

tip

sleeve

(ground/shield)

Unbalanced ¼" TS connector

tip

(signal)

Рис. 6.3: Монофонический штекер 6,3 мм

strain relief clamp

sleeve

ring

tip

sleeve

ground/shield

For connection of balanced and unbalanced plugs,

ring and sleeve have to be bridged at the stereo plug.

Balanced ¼" TRS connector

ring

cold (-ve)

tip

hot (+ve)

Рис. 6.4: Стереоштекер 6,3 мм
