Behringer EURORACK UB1832FX-PRO [7/20] Элементы управления и под лючение

7 EURORACK UB2442FX-PRO/UB2222FX-PRO/UB1832FX-PRO/UB1622FX-PRO Руководство пользователя

2. Элементы Управления и

Под Лючение

В этой главе описаны элементы управления пульта и даются детальные

пояснения ко всем регуляторам, кнопкам и разъёмам.

2.1 Монофонические каналы

2.1.1 Микрофонные и линейные входы

UB2222FX–PRO

UB2442FX–PRO

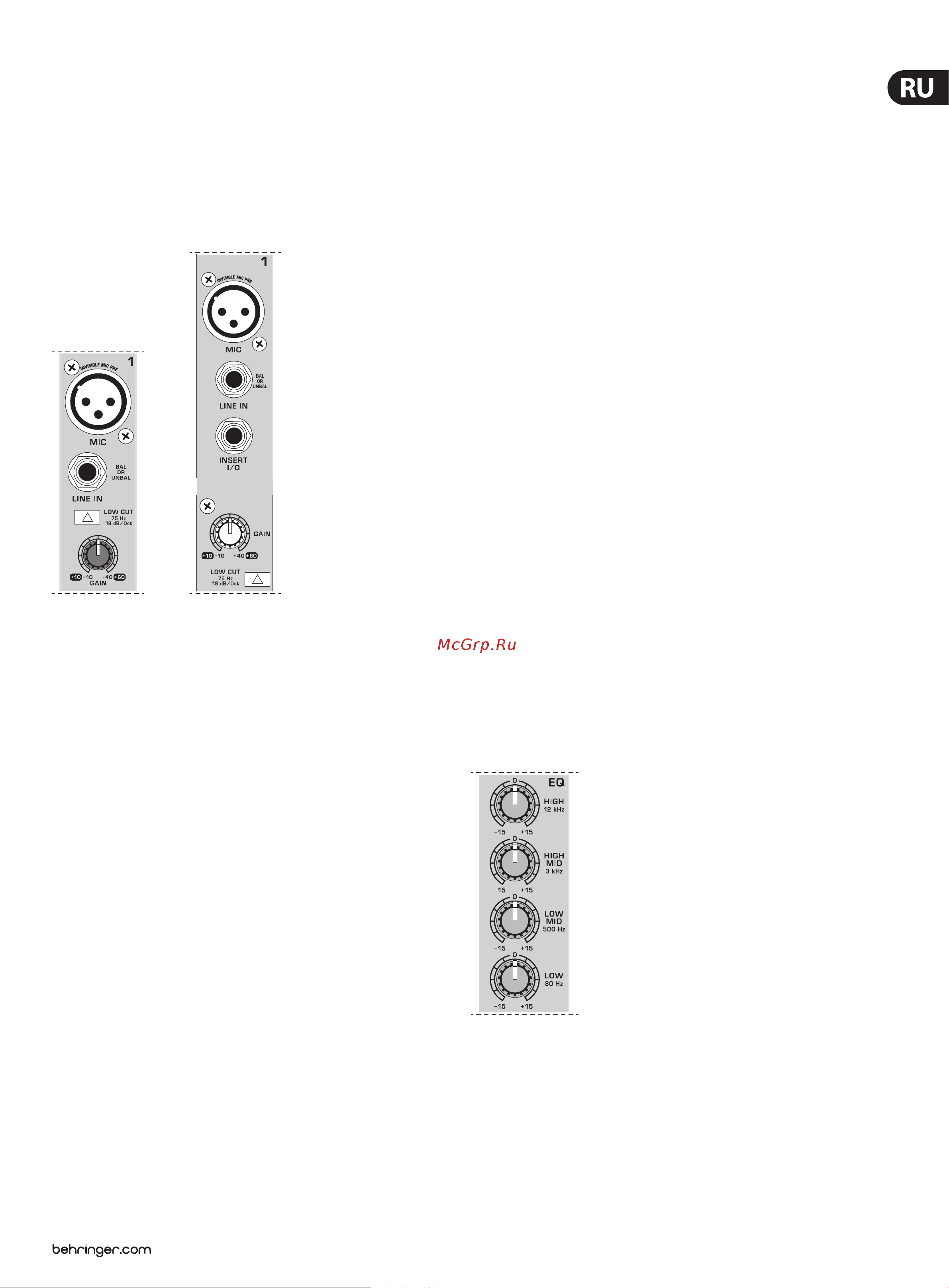

Рис. 2.1: Разъёмы и регуляторы микрофонных и линейных входов

MIC

Каждый входной моноканал предлагает Вам сим-метричный микрофонный

вход через разъём XLR, на котором нажатием клавиши можно включить

фантомное питание +48 В для конденсаторного микрофона.

◊ Перед включением фантомного питания выклю-чите вашу

мониторную систему, иначе будут слышны шумы включения.

Пожалуйста, ознакомь-тесь с указаниями в главе 5.5 „Напряжение

питания, фантомное питание и предохранители“.

LINE IN

Каждый моноканал имеет симметричный линейный вход,

выполненный как разъём для штекера 6,3 мм. С этими разъёмами могут

применяться также несимметричные монофонические штекеры.

◊ Помните о том, что Вы можете использовать только микрофонный

или линейный вход канала, а не оба входа одновременно!

INSERT

Точки разрыва (Inserts) используются для обработки сигнала с

помощью динамических процессоров или эквалайзеров. Эти точки

расположены перед фейдером, эквалайзером и посылом Aux (Aux Send).

Детальную информацию Вы найдёте в главе 5.3.

◊ В отличии от UB2442FX-PRO, у моделей UB1622FX-PRO,

UB1832FX-PRO и UB2222FX-PRO входы Insert расположены на задней

панели прибора.

GAIN

С помощью потенциометра GAIN Вы устанавливаете входное усиление

сигнала. При каждом подсоединении или отсоединении источника сигнала

ко входу/от входа этот регулятор должен быть повёрнут до упора влево.

На шкале имеются два различных диапазона значений: первый диапазон

+10 - +60 дБ относится к входу микро-фона MIC и указывает значение

усиления поступающего сигнала.

Второй диапазон +10 - -40 dBu относится к линейному входу и указывает

чувствительность входа. Для приборов со стандартным линейным уровнем

(-10 dBV или +4 dBu) настройка выполняется следующим образом: подсо-

едините прибор при выключенном регуляторе GAIN и установите его затем

на указанный производителем уровень выходно-го сигнала. Если внешний

прибор имеет индикатор уровня выходного сигнала, то при пиковом

значении сигнала он должен показывать 0 дБ. При рабочем уровне +4 dBu

поверните его немного, при -10 dBV - ещё немного. Точная настройка

осуществляется с помощью индикатора уровня при поступлении

музыкального сигнала. Для индикации поступающего через канал сигнала

надо нажать кнопку SOLO и установить переключатель режимов MODE в

главной секции на PFL (LEVEL SET).

С помощью регулятора GAIN установите значение сигнала 0 дБ. В этом

случае Вы имеете значительные резервы динамики (headroom)

для высокодинамических сигналов. Индикатор CLIP должен загораться

только в редких случаях или не должен загораться вообще. При точной

настройке уровня эквалайзер должен быть нейтральным.

LOW CUT

Моноканалы пульта дополнительно оснащены фильтром LOW CUT

(18 дБ/Окт, -3 дБ на 75 Гц) для устранения нежела-тельных низкочастотных

составляющих сигнала.

2.1.2 Эквалайзер

Все входные моноканалы оснащены трехполосным эквалайзером с

полупараметрической средней полосой. В каждой полосе допускается

максимальное повышение/понижение на 15 дБ; в центральном положении

эквалайзер выключен (нейтрален).

All Models

Рис. 2.2: Эквалайзер входных каналов

Верхняя (HIGH) и нижняя (LOW) полосы представляют собой полочные

(shelving) фильтры, повышающие и понижающие все частоты выше и ниже

своих частот среза. Частоты среза верхней и нижней полосы составляют

соответственно 12 кГц и 80 Гц. Для среднего диапазона микшерный пульт

предлагает полупа-раметрический эквалайзер с шириной полосы фильтра

(Q) в одну октаву и диапазоном настройки от 100 Гц до 8 кГц. С помощью

регулятора MID установите повышение/понижение, а с помощью

регулятора FREQ установите центральную частоту.
