Behringer EURORACK UB1222FX-PRO [12/16] Дигитальный эффект процессор

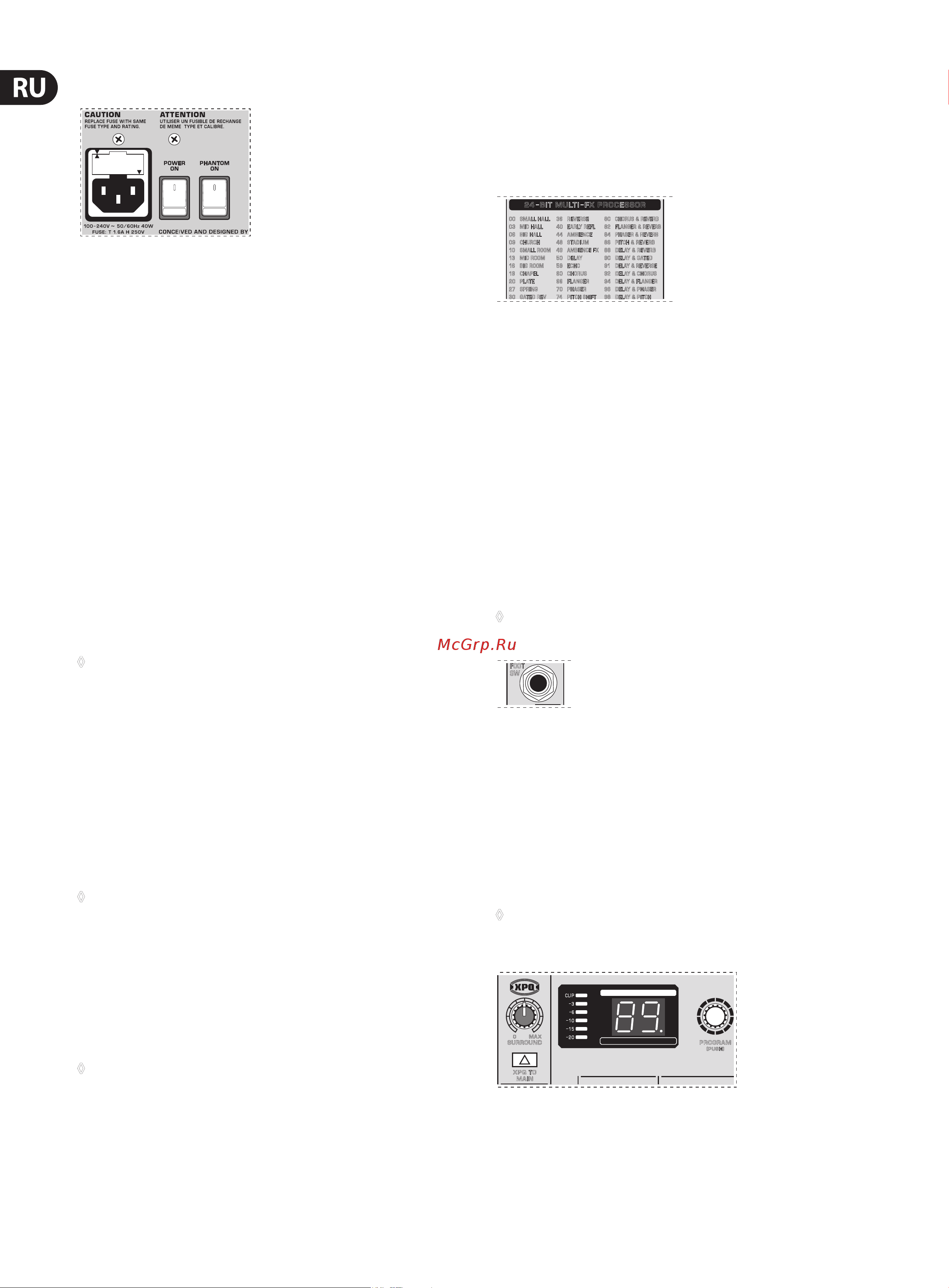

12 EURORACK UB1222FX-PRO Руководство пользователя

2.5 Обратная сторона UB1222FX-PRO

Рис. 2.16: Подача питания и предохранитель

ВЫКЛЮЧАТЕЛЬ ПРЕДОХРАНИТЕЛЯ / IEC-ВТУЛ А

ХОЛОДНОГО ПРИБОРА

Присоединение к сети осуществляется через IEC-втулку холодного прибора.

Она соответствует обязательным постановлениям по технике безопасности.

Соответствующий сетевой кабель прилагается к поставляемому прибору.

При замене предохранителя обязательно используйте предохранитель того

же типа.

POWER-выключатель

При помощи POWER-выключателя Вы запускаете в эксплуатацию

микшерный пульт. POWER-выключатель должен находится в положение„Aus“

(„выключено“) в то время, когда Вы подключаете приборкэлектросети.

Для того, чтобы отключить прибор из сети, вытащите сетевой штекер

из розетки. Запуская прибор в эксплуатацию, убедитесь, что доступ к

сетевому штекеру ничем не ограничен. Если прибор устанавливается

в корпус, обеспечьте возможность беспрепятственного отсоединения

прибора от электросети при помощи штекера или всеполярного сетевого

переключателя на обратной стороне.

◊ Примите во внимание: POWER переключатель неполностью

отсоединяет прибор от электросети при выключении.

Поэтому, если Вы долгое время не пользуетесь прибором,

вытащите кабель из сети.

PHANTOM-выключатель

При помощи PHANTOM-переключателя Вы активируете фантомное питание

для XLR-втулок моноканалов, необходимых для работы конденсаторных

микрофонов. Красный +48 В-светодиод светится, когда фантомное питание

включено. Как правило, возможно также использование динамических

микрофонов в случае, если их проводка симметрична. Если у Вас возникли

вопросы, обратитесь за консультацией к производителю микрофонов!

◊ Подключите все используемые микрофоны прежде, чем Вы

включите фантомное питание. Нельзя соединять или разъединять

микрофоны с микшерным пультом в то время, когда включено

фантомное питание. Кроме того, монитор/PA-динамики должны

быть настроены на бесшумный режим работы, прежде чем

Вы активируете фантомное питание. После включения

подождите примерно одну минуту, прежде чем Вы начнете

настройку входного усиления. Это необходимо для того,

чтобы стабилизировалась система.

◊ Внимание! Ни в коем случае не используйте у входных

втулок микрофона асимметрично смонтированные XLR-

соединения (PIN 1 и 3 соединены), если Вы хотите активировать

фантомное питание.

СЕРИЙНЫЙ НОМЕР

Серийный номер важен для Вашего гарантийного требования.

Дляреализации гарантийного требования соблюдайте указания,

данныевглаве 1.3.3.

3. Дигитальный Эффект-

Процессор и XPQ

Surround-ФунЦия

3.1 Дигитальный эффект-процессор

00 SMALL HALL

03 MID HALL

06 BIG HALL

09 CHURCH

SMALL ROOM

13 MID ROOM

16 BIG ROOM

19 C H AP E L

20 P L AT E

27 SPRING

30 GATED REV

36 REVERSE

40 EARLY REFL

44 AMBIENCE

48 STADIUM

AMBIENCE FX

50 DEL AY

59 ECHO

60 CHORUS

66 FLANGER

70 PHASER

74 PITCH SHIFT

CHORUS & REVERB

FLANGER & REVERB

PHASER & REVERB

86 PITCH & REVERB

88 DELAY & REVERB

90 DELAY & GATED

DELAY & REVERSE

92 DELAY & CHORUS

DELAY & FLANGER

96 DELAY & PHASER

98 DELAY & PITCH

–

BIT MULTI

–

FX PROCESSOR

Рис. 3.1: Информация об эффект-presets

При помощи FX-регулятора в каналах Вы можете подавать сигналы в

эффект-процессор. Преимущество встроенного эффект-модуля заключается

в том, что он не нуждается в кабельном соединении. Таким образом,

заранее исключается возможность шлифовки пульсаций и неравных

уровней, и значительно упрощается процесс эксплуатации.

Данные Эффект-Presets представляют собой классические

„добавочныеэффекты“. Если Вы открутите FX TO MAIN-регулятор,

возникнетсмесь из сигнала канала (сухой сигнал) и эффект-сигнала.

По тому же принципу осуществляется добавка эффект-сигналов

к микшеру монитора. Только в данном случае Вы регулируете

соотношение компонентов смеси при помощи FX TO MON-потенциометра.

Разумеется,вобоих случаях эффект-процессор должен питаться сигналом

через FX-регулятор в канале.

◊ Закрутите FX-регулятор в каналах для всех сигналов, которые Вы

не хотите обрабатывать.

FOOT

Рис. 3.2: Соединительная втулка для ножного микропереключателя

FOOTSW

К втулке ножного переключателя подключите стандартный ножной

микропереключатель, при помощи которого Вы сможете включать

и выключать эффект-процессор. Если при помощи ножного

микропереключателя эффект-процессор установлен в бесшумный

режим работы, данный факт будет отмечен на дисплее мигающей

светящейсяточкой.

◊ Рисунок, наглядно показывающий правильное кабельное

соединение Вашего ножного микропереключателя, Вы найдете в

главе 4.2.

X PQ TO

MAIN

PROGRAM

(

PUSH

)

SURROUND

24–BIT A/D & D/A CONVERTER

24–BIT DUAL ENGINE DSP

LEVEL

Рис. 3.3: Дигитальный эффект-модуль и элементы управления XPQ surround-функции
