Behringer EURORACK UB1222FX-PRO [7/16] Стереоканалы

7 EURORACK UB1222FX-PRO Руководство пользователя

Отмеченный FX второй Aux Send-канал предназначен для настройки

внешних эффект-приборов и поэтому включен в положение post-фейдер.

FX-Send в приборе UB1222FX-PRO является также прямым каналом к

встроенному эффект-процессору. Для того, чтобы эффект-процессор

получал входной сигнал, данный регулятор не должен быть повернут

влеводо упора (-oв). Нельзя нажимать на FX MUTE-выключатель,

иFXSEND-фейдер не должен быть опущен вниз.

2.1.4 Pan, mute-переключатель и фейдер канала

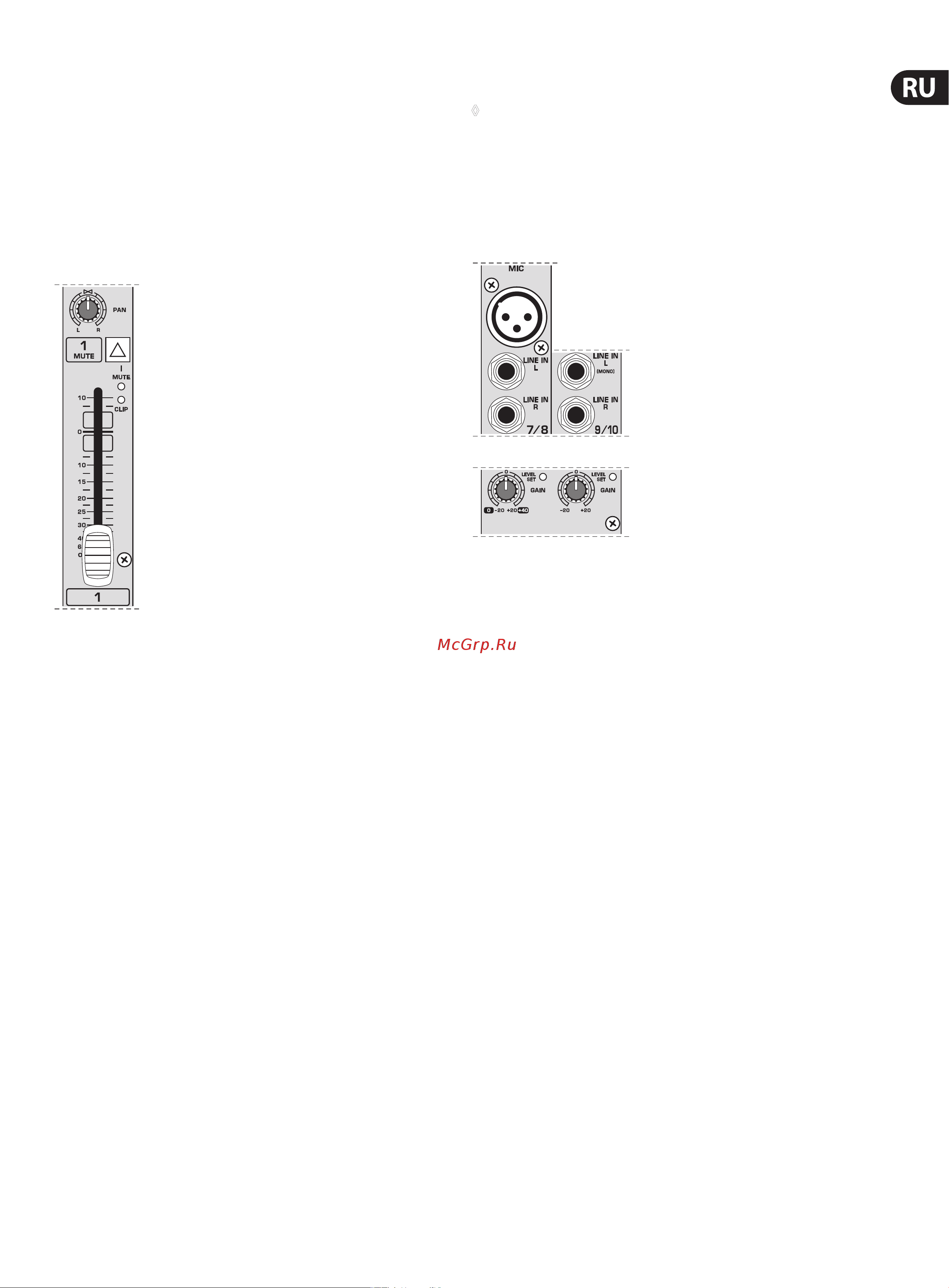

Рис. 2.4: Фейдер канала и прочие элементы управления

PAN

При помощи PAN-регулятора определяется положение канала сигнала в

рамках стереозоны. Данный элемент конструкции предлагает к Вашим

услугам Constant-Power-характеристику, т.е. сигнал в независимости от

расположения в стереопанораме остается на том же уровне.

MUTE

При помощи MUTE-выключателя Вы выбираете бесшумный режим работы

канала. Это значит, что канальный сигнал не присутствует более в Main Mix.

Однако, каналы сигнала через оба Aux Send-канала MON и FX остаются в

активированном положении.

MUTE-LED

MUTE-светодиод оповещает о том, что соответствующий канал находится в

бесшумном режиме работы.

CLIP-LED

CLIP-светодиод загорается тогда, когда канал модулируется слишком

высоко. В таком случае, уменьшите чрезмерные повышения частот у

канала EQ для того, чтобы избежать искажений звука. Опустите, например,

немногосредние и высокие частоты для того, чтобы выделить басы.

ЕслиВы ни в коем случае не хотите менять EQ-настройку, Вы можете

немного закрутить TRIM-регулятор (против часовой стрелки).

Если через Insert-втулку Вы подключили эффект-прибор

(например,динамический процессор), проверьте также его выходной

уровень. Он не должен превышать уровень на входе в прибор (0 дБ).

Фейдер канала определяет уровень канального сигнала в Main микшер.

◊ Внимание: Так как Aux-канал включен для эффект-процессора

в положение post-фейдер, необходимо поднять вверх фейдер

канала для того, чтобы эффект-процессор мог получать сигнал от

этого канала!

2.2 Стереоканалы

2.2.1 Входы каналов

Рис. 2.5: Входы стереоканалов

Каждый стереоканал располагает двумя Line-входами уровня на

храповых втулках для левого и правого каналов. Каналы 9/10 и 11/12

могут использоваться и как моноканалы, если Вы будете применять

исключительно втулку, маркированную знаком „L“.

Оба канала 5/6 и 7/8 оборудованы дополнительно симметричным

XLR-входом для микрофонов, у которых в случае необходимости в Вашем

распоряжении +48 В фантомное питание.

Все стереоканалы оборудованы в целях согласования уровней напряжения

TRIM-регулятором. В том месте, где в каналах расположены входы для

микрофонов, TRIM-регулятор имеет две шкалы: как и в моноканалах при

помощи диапазона от 0 до +40 дБ указывается предусиление для входа

микрофона, диапазон от +20 до -20 дБ показывает параметры согласования

для каждого входного уровня у Line-входов.

Обе втулки подходят как для симметрично, так и для асимметрично

смонтированных штекеров.

2.2.2 Эквалайзер стереоканалов

Эквалайзер стереоканалов рассчитан, конечно, на работу в стереорежиме.

Характеристики фильтров и разделительные частоты соответствуют

характеристикам и частотам моноканалов. Из двух моноэквалайзеров

предпочтение отдается стереоэквалайзеру в особенности тогда,

когдавозникает необходимость в коррекции частот стереосигнала.

Вслучаемоноэквалайзеров иногда возможно возникновение несовпадений

между настройками левого и правого каналов.

2.2.3 Aux send-каналы стереоканалов

В принципе, Aux-каналы стереоканалов функционируют также, каки Aux-

каналы моноканалов. Так как Aux-каналы всегда работают в монорежиме,

сигнал стереоканала смешивается сначала в моносумму, итолько затем

попадает на Aux-шину (общую шину).

Behringer EURORACK UB1222FX-PRO [7/16] Стереоканалы
