M-Audio StudioPro 4 [61/65] 日 本 語
![M-Audio StudioPro 4 [61/65] 日 本 語](/views2/1992945/page61/bg3d.png)

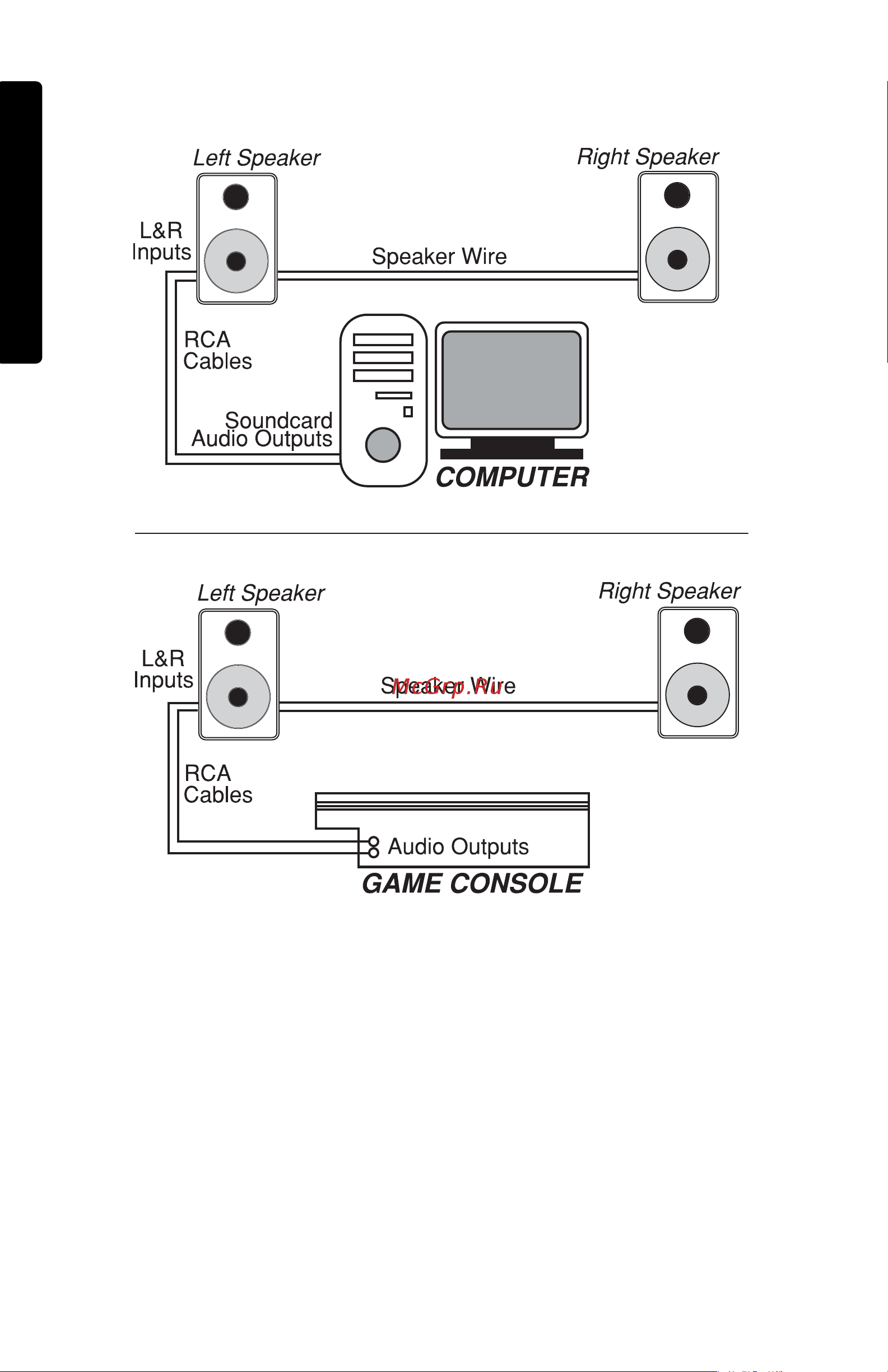

下図の通り、コンピュータのサウンドカードやゲーム機器のRCA出力端子に、RCAケーブルでス
ピーカーを接続します
中域のブーストEQスイッチの設定
このスイッチは中域のブーストモードのIn/Outを切り替えます。「Out」モードでは中域の周波数
特性がフラットで通常のリスニングやモニタリングに適しています。「In」モードでは中域をブース
トさせ、音場をリスナーの位置に近づけます。
StudioPro4の設置
スピーカーの配置は、サウンドを正確にモニターする上で最も大切な条件の一つです。
StudioPro4の性能を最大限に発揮してモニターするには、適切なリスニング環境にスピーカー
を正しく配置する必要があります。以下の説明に従い、StudioPro4を正しく配置して下さい。
60
日
本
語
