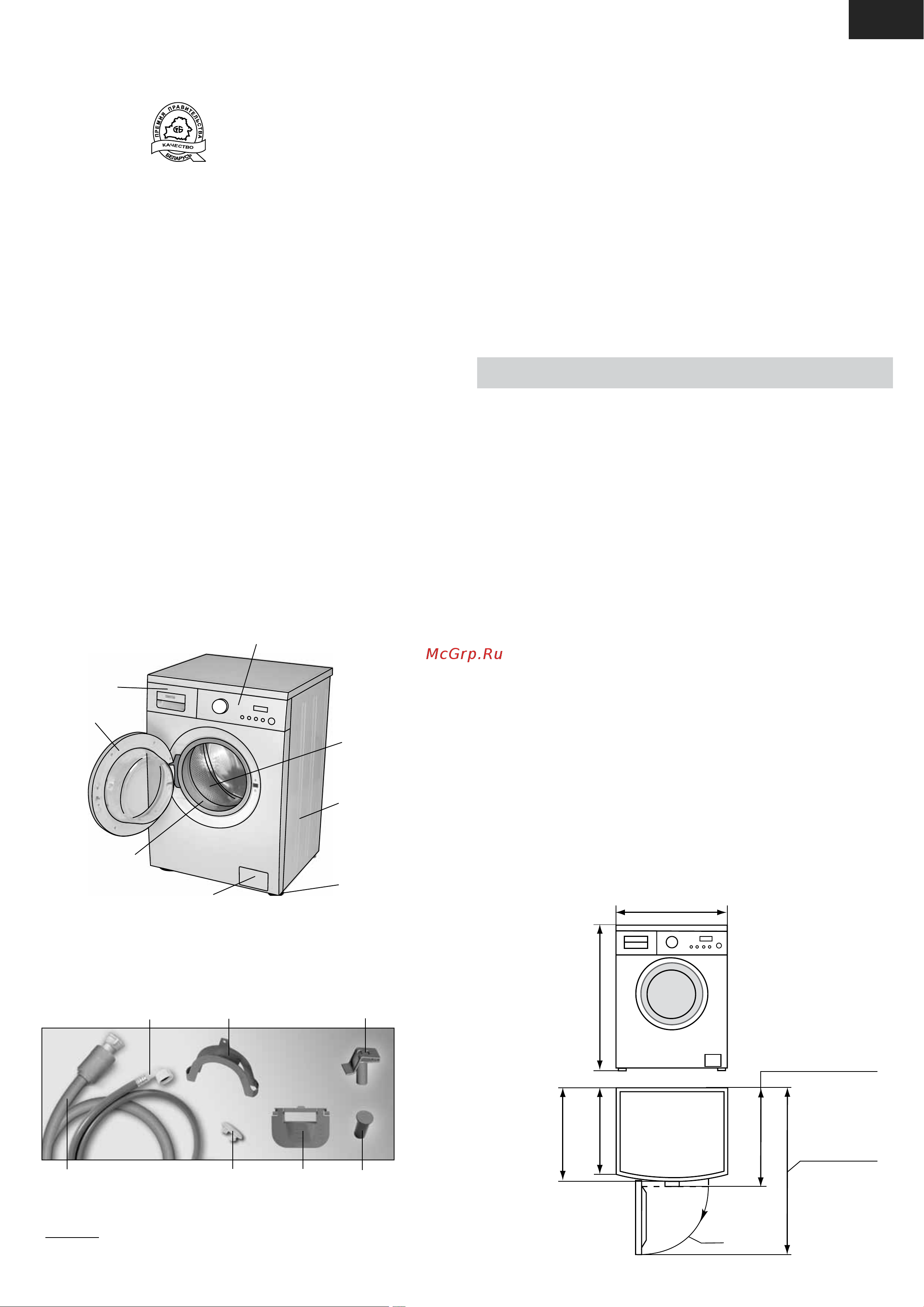

11
UKR
Глибина
по корпусу
Глибина
по панелі
управління
Глибина по панелі
управління з урахуван-
ням кнопок і ручок
Виробник ЗАТ «АТЛАНТ»
проспект Переможців, 61, 220035, м. Мінськ, Республіка Білорусь;
тел./факс: (8-10-375-17) 203-71-72, 203-23-77;
www.atlant.by
МАШИНА ПРАЛЬНА АВТОМАТИЧНА
Шановний покупець!
При покупці машини пральної автоматичної (далі — машина) перевірте правильність заповнення гарантійної карти,
наявність штампа організації, що продала її, і дати продажу на відривних талонах.
Перевірте комплектацію і переконайтеся, що машина не має видимих пошкоджень.
Уважно вивчивши інструкцію з експлуатації до підключення і використання машини, Ви зможете правильно і безпечно її
експлуатувати. Зберігайте інструкцію з експлуатації на протязі всього терміну служби машини.
Система менеджменту якості розробки, виробництва та обслуговування виробів ЗАТ «АТЛАНТ» відповідає вимогам
СТБ ISО 9001-2015 і зареєстрована в Реєстрі Національної системи підтвердження відповідності Республіки Білорусь під
№ BY/112 05.01. 002.01 00131.
лоток
кришка фільтра
опора
дверцята
ущільнювач
барабан
панель управління
корпус
Рисунок 1
шланг наливний (в
комплекті з фільтром і
шайбою)* кронштейн
заглушка
ковпачок (з міткою MAX)*
шторка*
шланг наливний (із
захисною системою)*
*Входить в комплект поставки в залежності від моделі машини.
Рисунок 2
Інструкція з експлуатації розроблено для різних моделей
машин. Інструкція з експлуатації має додаток, в якому вказана
інформація про управління машиною і особливості її експлуатації.
У моделі машини останні цифри (умовно «-ХХ» або «-ХХХ»)
позначають номер виконання, який вказаний в гарантійній карті і
на табличці машини, розташованої на внутрішній поверхні криш-
ки фільтра. Виконання моделі відрізняються конструктивними
рішеннями.
На табличці і гарантійній карті нанесено заводський номер
машини. Інформація по визначенню тижня і року випуску виробу
представлена в гарантійній карті.
1 ЗАГАЛЬНІ ВІДОМОСТІ
1.1 Машина відповідно до рисунка 1 призначена для прання
текстильних виробів, спортивного взуття із застосуванням син-
тетичних миючих засобів низького піноутворення, а також для
полоскання і віджиму в побутових умовах. Всі операції по обробці
виробів виконуються автоматично відповідно до заданої програми.
1.2 Машина призначена тільки для побутового використання.
При використанні машини в комерційних, промислових, вироб-
ничих цілях (в ресторані, кафе, офісі, дитячому садку, санаторії,
гуртожитку тощо) гарантійні зобов’язання не розповсюджуються.
1.3 Основні деталі машини і комплектуючі показані на рисунку
1, габаритні розміри — на рисунку 2.
1.4 В комплект постачання входять: комплектуючі вироби,
керівництво по експлуатації з додатком, перелік уповноважених
сервісних організацій, гарантійна карта і етикетка енергетичної
ефективності машини (далі – етикетка).
У гарантійній карті наведені знаки відповідності машини
технічним регламентам, в таблицях розміщені технічний лист
(мікрофіша) з характеристиками машини та інформація про
кількість комплектуючих.
1.5 При роботі машини рівень води може візуально не виз-
начатися через скло дверцят, так як застосовані сучасні технології
прання, які дозволяють досягти максимальних результатів якості
прання при мінімальному споживанні води та електричної енергії.
1.6 У машині передбачена система електронного контролю, яка
сприяє рівномірності розподілу білизни в барабані перед кожним
ковпачок*
Ширина
Высота
Глибина з
відчиненими
дверцятами
90
0
Информация для предварительного ознакомления. Официальной информацией изготовителя не является
