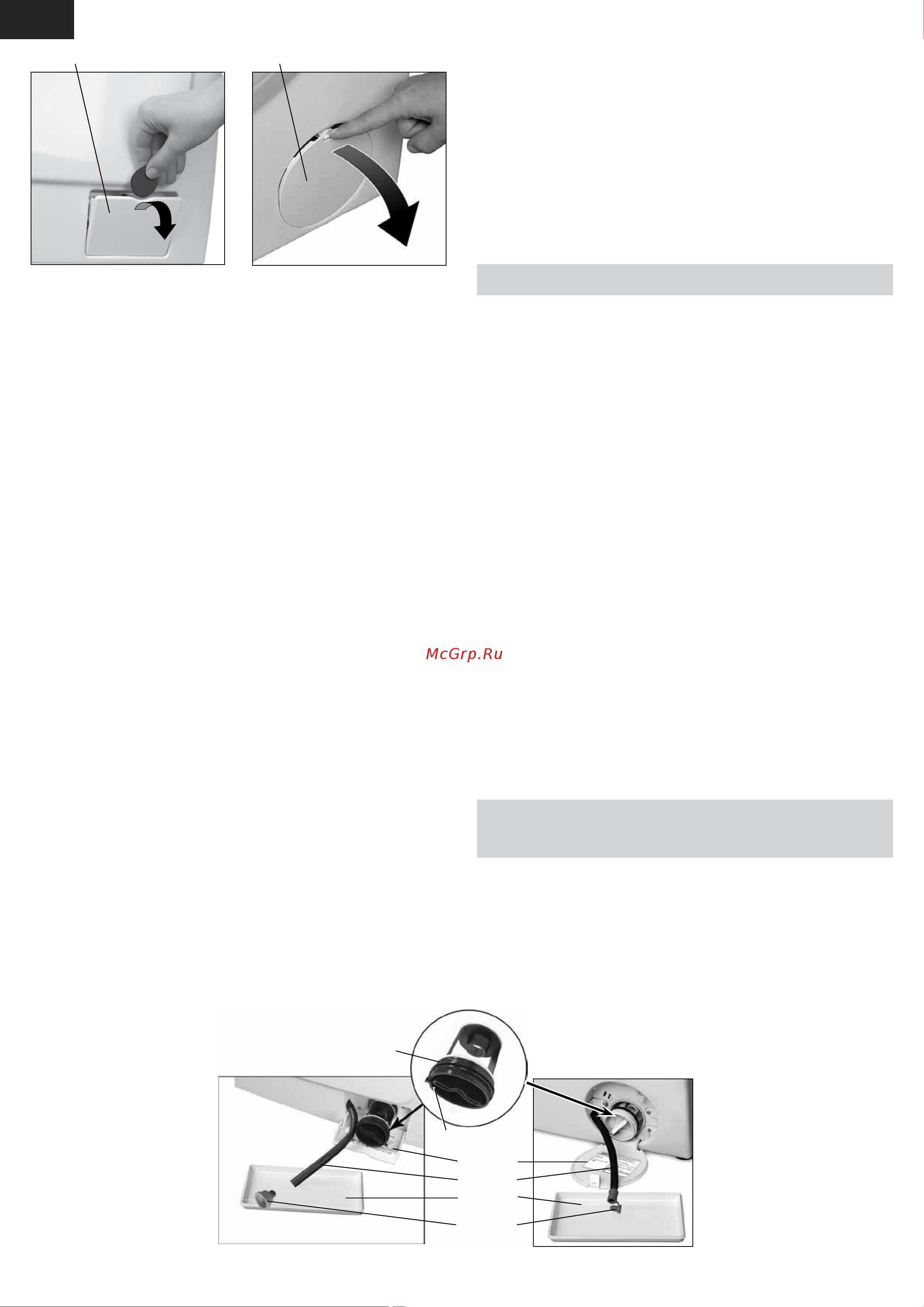

Рисунок 23
крышка
ручка
фильтр
шланг
емкость
пробка
а) б)
7.2 ОЧИСТКА ФИЛЬТРОВ ПОДАЧИ ВОДЫ
7.2.1 Фильтр в наливном шланге в соответствии с рисунками 6
или 7, а также фильтр в резьбовом патрубке электроклапана в
соответствии с рисунком 20 установлены для предотвращения по-
падания в машину вместе с водой механических примесей (песка,
металлической стружки и т.п.). Очистку фильтров рекомендуется
производить не реже одного раза в год.
7.2.2 Для очистки фильтров необходимо:
— отсоединить наливной шланг от крана подачи воды в соответ-
ствии с рисунками 6 или 7, повернув гайку против часовой стрелки;
— отсоединить наливной шланг от резьбового патрубка элек-
троклапана машины в соответствии с рисунком 8, повернув гайку
против часовой стрелки;
— извлечь фильтр из резьбового патрубка электроклапана с
помощью плоскогубцев или пинцета в соответствии с рисунком 20;
— удалить из фильтров мусор, прочистить щеткой и промыть
съемные фильтры под струей воды.
Фильтры после очистки установить на наливной шланг и в
резьбовой патрубок электроклапана в обратной последователь-
ности. Присоединить наливной шланг и проверить герметичность
соединений — места соединений должны быть сухими при работе
машины.
7.3 ОЧИСТКА ФИЛЬТРА НАСОСА
7.3.1 Фильтр насоса препятствует попаданию ворса, ниток,
мелких предметов (пуговиц, скрепок, монет и т.п.) в насос слива
при стирке белья. Для избежания повреждения насоса рекоменду-
ется один раз в полгода очищать фильтр от засорений, при стирке
изделий с длинным ворсом — после каждой стирки.
7.3.2 Перед очисткой необходимо слить воду, оставшуюся в
насосе. Для этого открыть крышку фильтра (в зависимости от кон-
струкции):
— используя отвертку, монету или другой заостренный предмет
в соответствии с рисунком 21;
— нажав на клавишу в соответствии с рисунком 22.
Вытянуть до упора из машины шланг и установить емкость
для сбора воды в соответствии с рисунком 23а) или 23б). Высота
емкости должна быть ниже отверстия выхода шланга из машины.
Достать пробку из шланга и слить воду в емкость.
В случае большого объема воды в баке машины слив произ-
водится несколько раз.
Повернуть ручку фильтра против часовой стрелки в соответ-
ствии с рисунком 23 и вынуть фильтр.
ВНИМАНИЕ! При повороте ручки фильтра возможно вы-
текание остатков воды.
7.3.3 Удалить из фильтра мусор, промыть фильтр под струей
воды.
7.3.4 Установить пробку в шланг (при наличии) и фильтр в ма-
шину в обратной последовательности. Проверить правильность уста-
новки и фиксацию положения фильтра. Закрыть крышку фильтра.
8 УСЛОВИЯ ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ
8.1 Упакованную стиральную машину следует хранить при
относительной влажности не выше 80% в закрытых помещениях
с естественной вентиляцией.
8.2 Если машина длительное время не будет использоваться
и будет храниться в неотапливаемом помещении, необходимо
полностью удалить из машины воду:
— отключить машину от электрической сети, вынув вилку шнура
питания из розетки;
— отключить машину от водопроводной сети, отсоединив на-
ливной шланг от крана подачи воды;
— отсоединить сливной шланг от канализации и опустить его в
предварительно подставленную емкость для удаления оставшейся в
шланге воды;
— слить воду из фильтра в соответствии с 7.3.2 и слегка на-
клонить машину вперед для полного удаления воды.
8.3 Перед транспортировкой машины необходимо:
— удалить из машины остатки воды в соответствии с 8.2;
— установить блокировочные винты, шайбы в сборе со втулками
(см. 3.1.2 в обратной последовательности), чтобы предотвратить
повреждение бака машины.
ВНИМАНИЕ! Не прилагайте чрезмерные усилия при за-
кручивании блокировочных винтов во избежание поломки.
8.4 Транспортировать машину необходимо в рабочем поло-
жении (вертикально) любым видом крытого транспорта, надежно
закрепив ее.
ЗАПРЕЩАЕТСЯ подвергать машину ударным нагрузкам при
погрузочно-разгрузочных работах.
9 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И
МЕТОДЫ ИХ УСТРАНЕНИЯ
9.1 Неисправности, которые могут быть устранены потреби-
телем, указаны в таблице 3.
9.2 Если самостоятельно не удалось устранить неисправность,
указанную в таблице 3, а также если на дисплее высвечиваются
“F2”, “F3”, “F4”,“F5”,“F6”, “F8”, “F9”, “F10”, “F11”, “F12”,
“F13”, “F14”, “F15”, “F16”, “F17”, “F18”, необходимо отключить
машину от электрической сети, перекрыть кран подачи воды и
вызвать механика сервисной службы.
Рисунок 21
крышка фильтра
Рисунок 22
крышка фильтра
Информация для предварительного ознакомления. Официальной информацией изготовителя не является
