Dune SMART HE [11/20] Aanblik buitenkant

Aanblik/Buitenkant

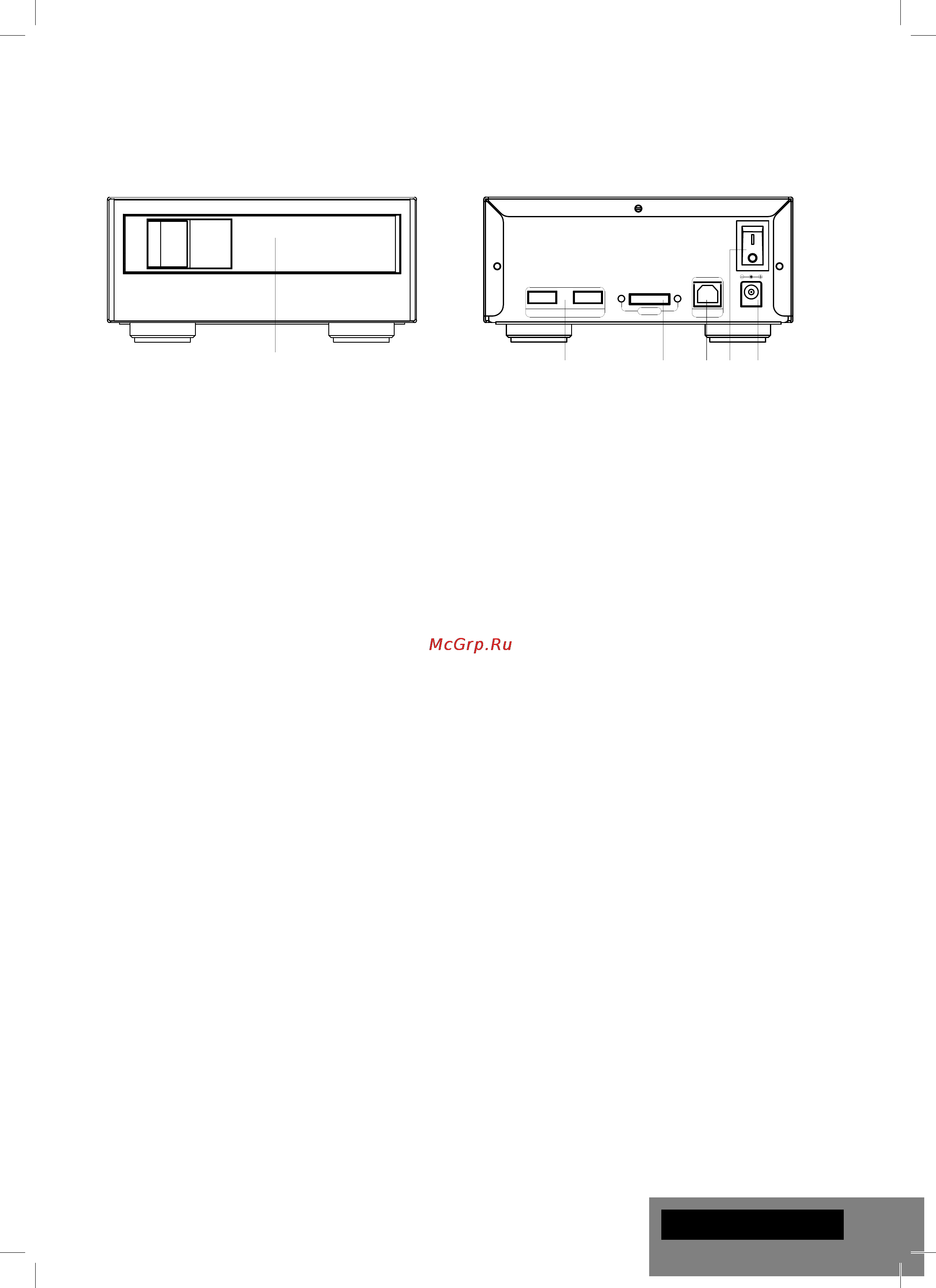

Voor aanzicht:

Achter aanzicht:

1. HDD Rack 1. 2x USB 2.0 host

2. eSATA host

3. USB Slave

12345

USB SLAVE

2 x USB

eSATA

DC IN 12V

Hoe te gebruiken

Om de module aan te sluiten op uw Dune HD media speler volgt u de volgende stappen:

● Verbind de eSATA poorten aan elkaar middels de bijgeleverde eSATA kabel, of middels the USB Slave/

Host kabel.

● Als de speler opstart, en u naar het hoofdscherm gaat, zal er een icoon verschijnen van de Blu-Ray drive.

● LET OP: Het dient aanbeveling om beide units uit te schakelen alvorens deze te koppelen/ontkoppelen.

● OPMERKING: Er zijn speciale brackets beschikbaar om de modules te koppelen aan de speler (Niet

verplicht) Raadpleeg uw verkooppunt voor meer informatieve.

Hoe een HDD te plaatsen in de module:

● Navigeer naar het hoofdscherm van de speler.

● Open het HDD rack deurtje.

● Plaats de HDD in het HDD rack.

● Sluit het HDD rack deurtje.

● Wacht totdat de speler een icoon laat zien corresponderend met de HDD.

Hoe een HDD te verwijderen uit de module:

● Navigeer naar het hoofdscherm van de speler.

● Open het HDD rack deurtje.

● Verwijder de HDD uit het HDD rack.

● Sluit het HDD rack deurtje.

● Wacht totdat de speler de icoon corresponderend met de HDD verdwijnt.

Hoe een USB apparaat aan/af te sluiten op de extensie module.

● (Ont) koppel het USB apparaat op één van de vrije USB host poorten van de module.

● Volg dezelfde instructies alsof u een USB apparaat op de speler aansluit.

● LET OP: Als u de module via de eSATA aansluiting verbind zullen de USB 2.0 host aansluiting van de

module niet functioneren.

Meer informatie

Aanvullende informatie is beschikbaar op de internet site http://www.dune-hd.com

4. Spanning schakelaar

5. DC 12v aansluiting

NEDERLANDS
