Dune SMART HE [15/20] Внешний вид
![Dune SMART HE [15/20] Внешний вид](/views2/1099396/page15/bgf.png)
15

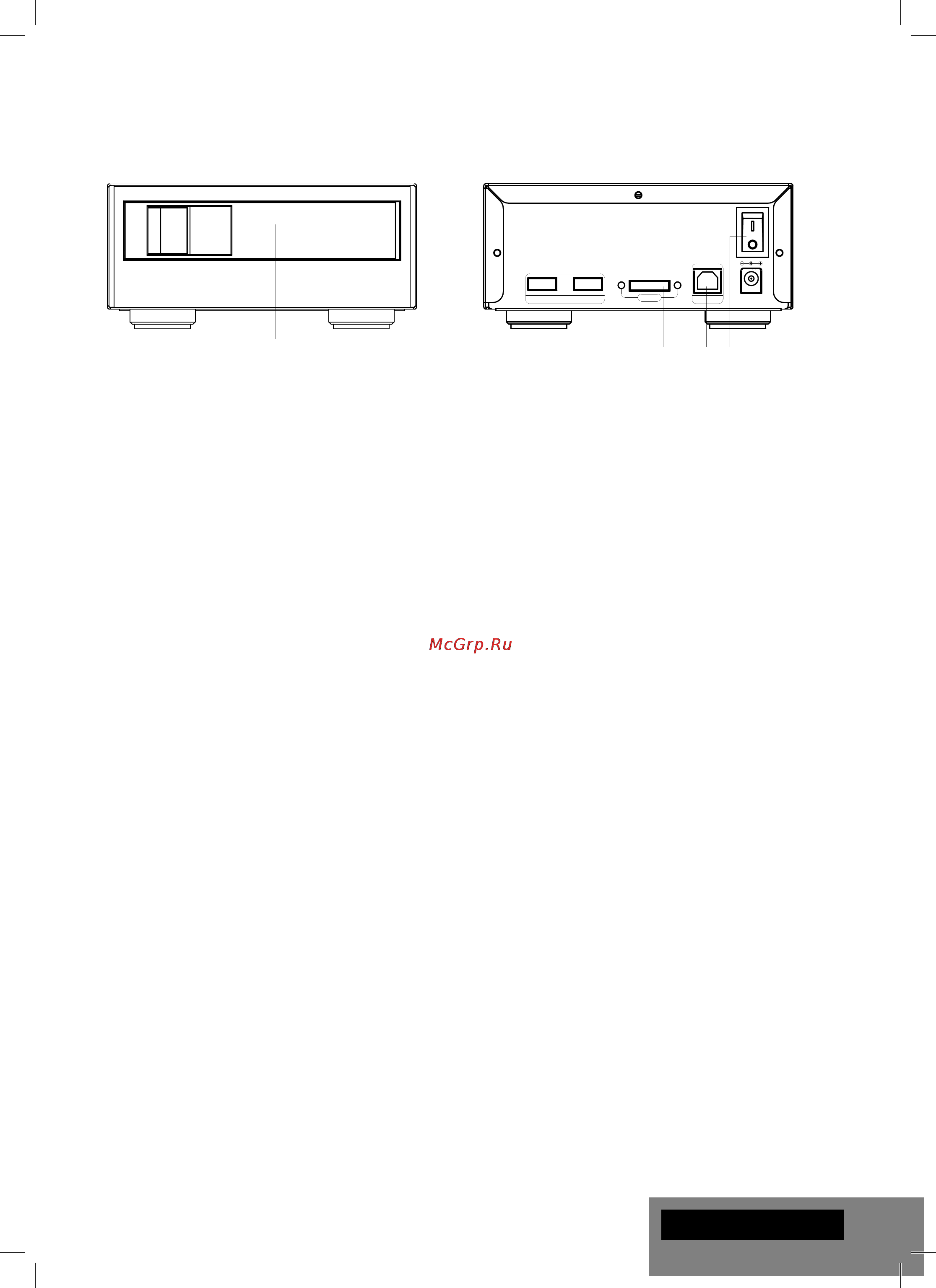

Внешний вид
Вид спереди
Вид сзади
1. Отсек для HDD 1. 2xUSB 2.0 host
2. eSATA host
3. USB Slave
1
12345
HE
USB SLAVE
2 x USB
eSATA
DC IN 12V
Руководство по эксплуатации
Для соединения модуля расширения с плеером Dune HD необходимо произвести следующие
действия:
● Подключить eSATA-порт модуля расширения к eSATA-порту плеера (используя кабель eSATA), либо
подключить USB slave-порт модуля расширения к USB host-порту плеера (используя кабель USB).
● Убедиться, что питание подведено как к плееру, так и к модулю расширения (примечание: модуль
расширения использует собственное питание и не
может получать питание от плеера по интерфей-
су eSATA или USB).
● Примечание: В целях предотвращения возможного выхода оборудования из строя, перед соеди-
нением (или разъединением) устройств настоятельно рекомендуется полностью обесточивать как
плеер, так и модуль расширения.
● Примечание: Вы также можете использовать специальные крепежи (в комплект поставки не вхо-
дят, приобретаются
отдельно) для физического соединения модуля и плеера.
Для установки HDD внутрь модуля расширения необходимо произвести следующие действия:
● Войти (вернуться) в главное меню плеера.
● Открыть дверцу отсека для установки HDD.
● Вставить жёсткий диск в отсек для HDD.
● Закрыть дверцу отсека для HDD.
● Подождать, пока плеер не отобразит на экране основного
меню плеера соответствующий пункт –
иконку жёсткого диска.
Для удаления HDD из модуля расширения необходимо произвести следующие действия:
● Войти (вернуться) в главное меню плеера.
● Открыть дверцу отсека для установки HDD.
● Удалить жёсткий диск из отсека для HDD.
● Закрыть дверцу отсека для HDD.
● Подождать, пока плеер не прекратит отображать на экране основного
меню плеера соответствую-
щий пункт – иконку жёсткого диска.
Для подключения (отключения) к модулю расширения USB-устройства необходимо произве-
сти следующие действия:
● Подключить (отключить) USB-устройство к одному из USB host-портов модуля расширения.
● Следовать тем же правилам, как и при подключении USB-устройства к USB host-порту плеера.
● Примечание: Модуль расширения должен подключаться к
плееру посредством интерфейса USB, а
не eSATA. Если подключение осуществляется через интерфейс eSATA, USB host-порты на модуле
расширения не работают.
Дополнительная информация
Дополнительная, наиболее актуальная информация о плеерах Dune HD и модулях расширения Dune
HD Smart доступна на интернет-сайте:http://dune-hd.com
4. Выключатель питания
5. Разъём DC power 12V
