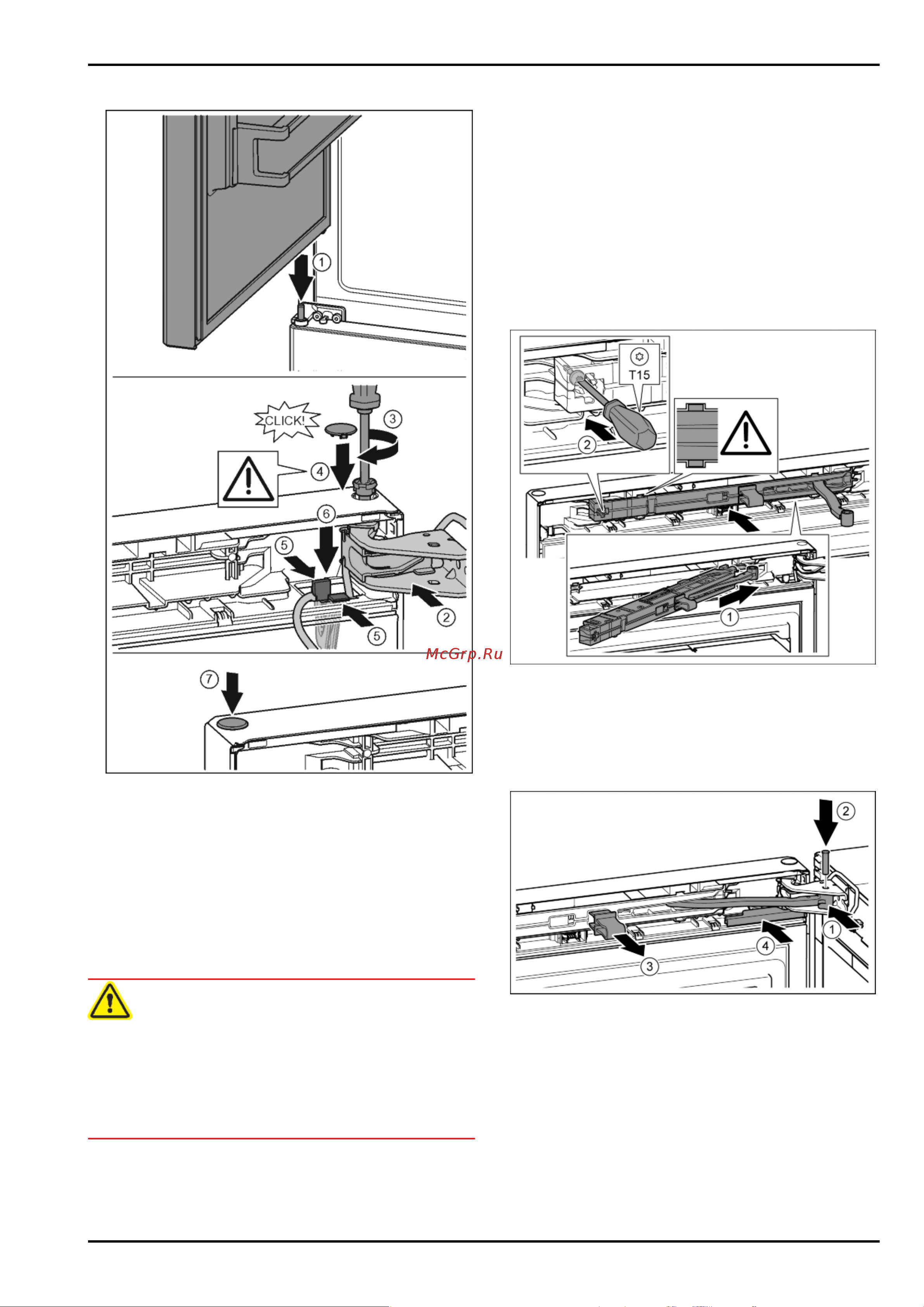

4.3.6 Монтаж двери

Fig. 18

u

Установить дверь на нижний опорный палец.

u

Дверь вверху выровнять по отверстию в опорном крон-

штейне.

Fig. 18 (1)

u

Вставить палец и затянуть отверткой Т15.

Fig. 18 (4)

u

Установить предохранительную крышку для защиты

двери: вставить предохранительную крышку и прове-

рить, прилегает ли она к двери. В ином случае вставить

палец полностью.

Fig. 18 (5)

u

Вставить заглушку.

Fig. 18 (7)

4.3.7 Выравнивание двери

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если опорные детали недостаточно хорошо прикручены,

дверь может опрокинуться. Это может привести к значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

u

Прикрутите опорные подставки 4 Нм.

u

Проверить все болты и при необходимости подтянуть.

u

При необходимости, выровняйте дверь через два

продольных отверстия в нижнем опорном кронштейне

на одной оси с корпусом устройства. Для этого выкру-

тить средний винт в нижнем опорном кронштейне с

помощью прилагаемой к Т25 насадки. Оставшиеся

винты немного отпустить с помощью насадки к Т25 или

отверткой Т25 и выровнять посредством продольных

отверстий.

u

Подпереть дверь: с помощью рожкового ключа SW10

выворачивать установочную опору на нижнем опорном

кронштейне до тех пор, пока она не будет опираться на

пол, затем повернуть еще на 90°.

4.3.8 Монтаж амортизатора закрывания

двери

Fig. 19

u

Вставить узел амортизатора со стороны опорного крон-

штейна в выемку до упора под наклоном.

Fig. 19 (1)

u

Вставить узел полностью.

w

Узел размещен правильно, если ребро узла амортиза-

тора находится в направляющей в корпусе.

u

Затянуть винт отверткой Т15.

Fig. 19 (2)

Fig. 20

Дверь открыта на 90°.

u

Повернуть шарнир в опорном кронштейне.

Fig. 20 (1)

u

Вставить палец в опорный кронштейн и шарнир. При

этом следить за тем, чтобы выступ фиксатора занимал

правильное положение в пазу.

Fig. 20 (2)

u

Снять предохранитель.

Fig. 20 (3)

u

Надвинуть крышку.

Fig. 20 (4)

Ввод в работу

12 * Наличие в зависимости от модели и комплектации
