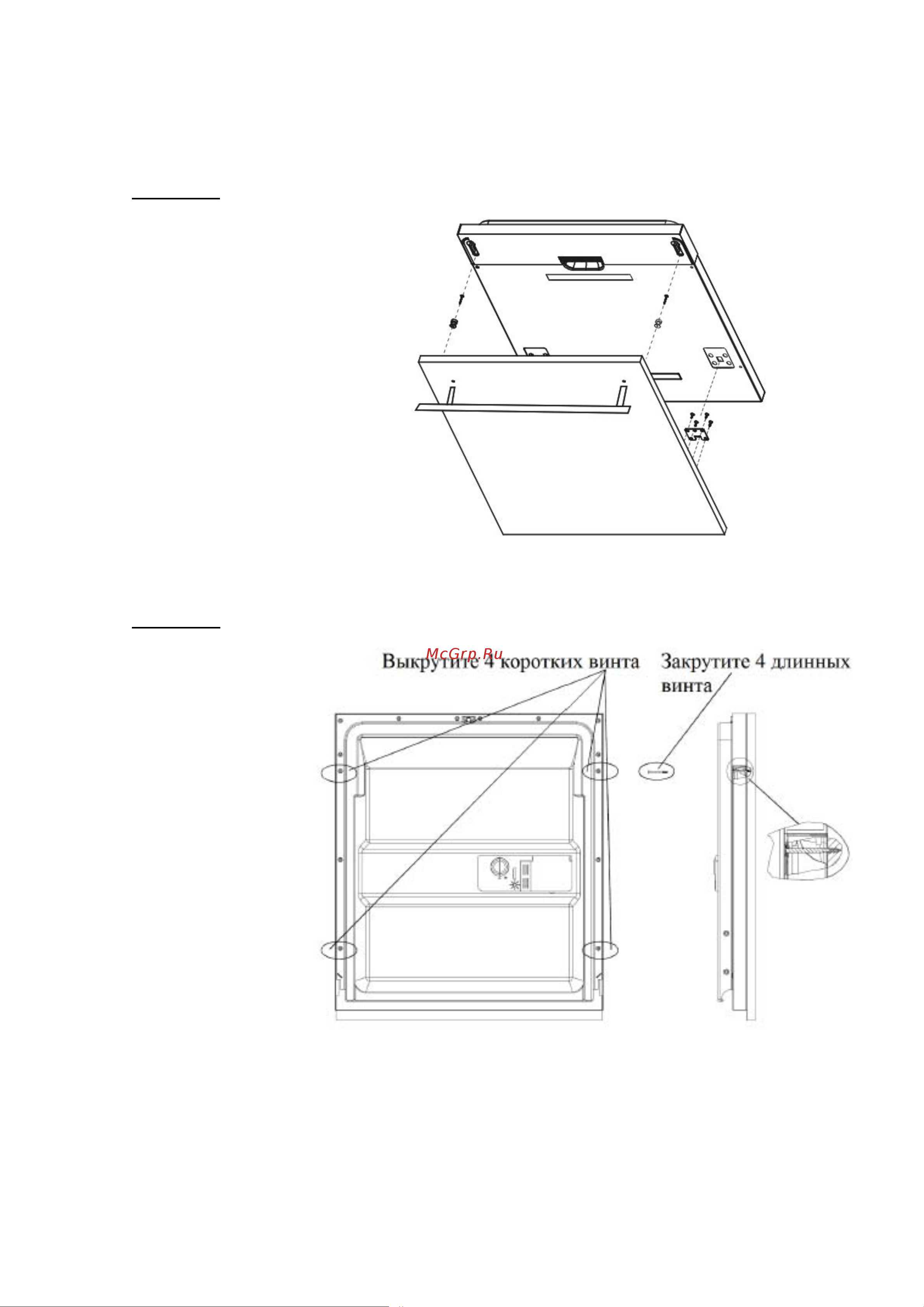

2. Установите крюк на внешней панели и вставьте его в отверстие на дверце
посудомоечной машины (рис. 4а). Установив панель, закрепите еѐ на дверце
машины при помощи гаек и болтов (рис.4б).
Рисунок 4а
Установка внешней панели.
Рисунок 4б
Установка внешней
деревянной панели
1. Выкрутите 4 коротких
винта
2. Закрутите 4 длинных
винта
17
