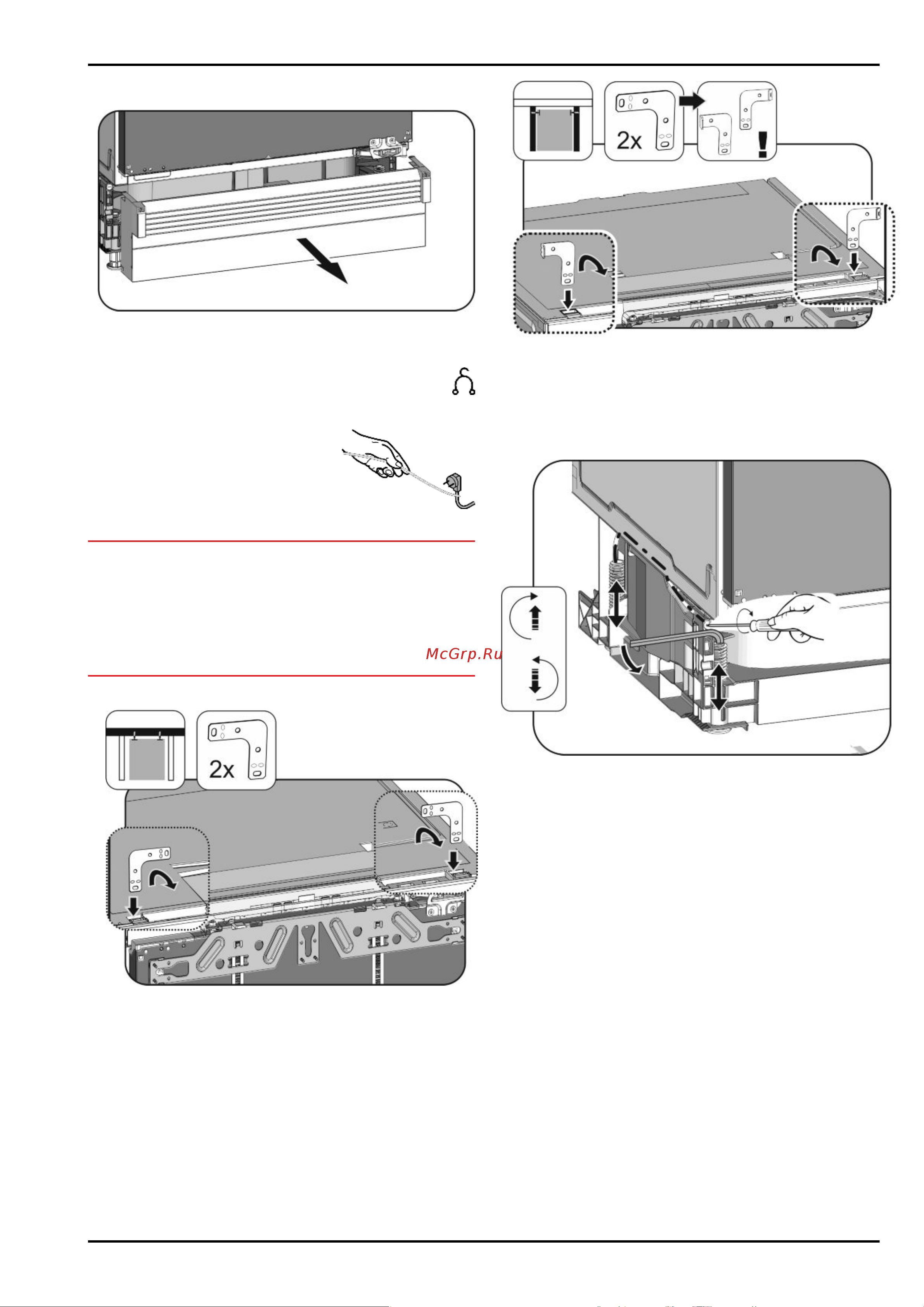

2.7.1 Монтаж устройства
Fig. 15
u
Цокольную панель устройства, если уже установлена,
снимите движением вперед.
u
Снимите соединительный кабель с задней стороны
устройства. При этом необходимо удалить держа-
тель кабеля, иначе из-за вибрации будет слышен
шум!
u
Проложите сетевой кабель
при помощи шнура так,
чтобы устройство после
установки (монтажа) можно
было легко подключить.
Fig. 16
ВНИМАНИЕ
Опасность повреждения чувствительного пола!
u
Подложите под установочные ножки сбоку по одной
картонной полоске размером прим. 10 см x 60 см.
Вырежьте полосы из упаковки. Если высота ниши
меньше 826 мм, вырежьте полосы из прочного, но
тонкого материала.
u
После встраивания удалите полосы.
Потолочное крепление
Fig. 17
u
Вставить угол в приемное отверстие крышки устрой-
ства и отогнуть вперед.
u
Вдвиньте устройство в нишу и выровняйте, см. пункт
Выравнивание устройства.
Fig. 18
u
Оба угла отогнуть на соответствующем конце перед
монтажом. Вставить прямую сторону в приемное отвер-
стие крышки устройства и отогнуть вперед.
u
Вдвиньте устройство в нишу и выровняйте, см. пункт
Выравнивание устройства.
Выравнивание устройства
Fig. 19
u
Попеременно выкручивайте установочные опоры сзади
с помощью отвертки и установочные опоры спереди с
помощью шестигранного ключа 8 вплоть до рабочей
пластины.
u
Устройство выровняйте с помощью водяного уровня
прямо в стоячем положении.
w
Расстояние от передней кромки боковой стенки мебели
до корпуса устройства составляет 41,5 мм с обеих
сторон.
w
При отсутствии боковой стенки мебели ориентируйтесь
на рабочую пластину.
Для мебели с упорными элементами дверей (утол-
щения, уплотнения и т. д.):
u
Конструктивный размер (глубина упорных элементов
дверей) вычтите из глубины установки 41,5 мм.
u
Попеременно выкручивайте установочные опоры сзади
с помощью отвертки и установочные опоры спереди с
помощью шестигранного ключа 8 (в случае прикру-
ченных установочных опор) или отвертки (в случае
открученных установочных опор), до максимума. Ход
перестановки составляет максимум 60 мм.
w
Устройство выровнено прямо в стоячем положении
w
Устройство немного зажато в нише между полом и
рабочей пластиной.
Ввод в работу
