Liebherr UIK 1510-21001 [22/24] Ввод в работу
![Liebherr UIK 1510-21001 [22/24] Ввод в работу](/views2/1998615/page22/bg16.png)
u
Открутите крепежную поперечину
Fig. 25 (11)
с
помощью контргаек
Fig. 25 (10)
.

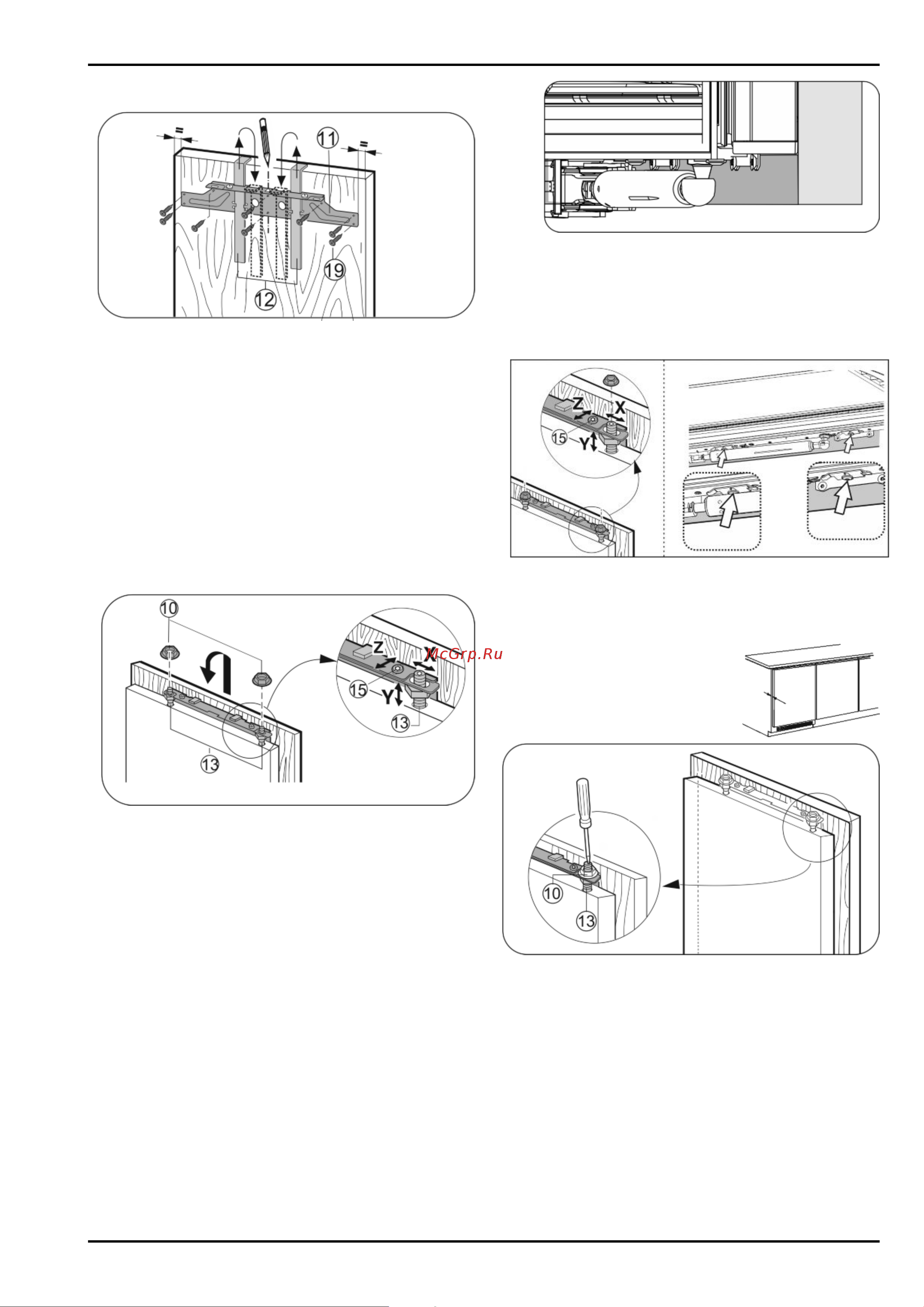

Fig. 26
u
Навесьте крепежную поперечину
Fig. 26 (11)
с монтаж-
ными вспомогательными элементами
Fig. 26 (12)
на
внутреннюю сторону мебельной дверцы.
u
Выровняйте крепежную поперечину
Fig. 26 (11)
в
центре двери.
w
Расстояния до наружных кромок справа и слева
должны быть одинаковыми.
Для дверей из ДСП:
u
Прикрутите крепежную поперечину
Fig. 26 (11)
по
меньшей мере 6 винтами
Fig. 26 (19)
.
Для ячеистых дверей:
u
Прикрутите крепежную поперечину
Fig. 26 (11)
4
винтами
Fig. 26 (19)
по краю.
u
Вытяните вверх монтажные приспособления
Fig. 26 (12)
и, развернув, вставьте их в расположенные рядом
приемные отверстия.
Fig. 27
u
Навесьте мебельную дверцу на регулировочные болты
Fig. 27 (13)
и контргайки
Fig. 27 (10)
накрутите на регу-
лировочные болты, не затягивая.
u
Закройте дверцу.
u
Проверьте расстояние от дверцы устройства до
мебельных дверец, расположенных рядом.
u
Выравнивание бокового положения мебельной дверцы:
Сдвиньте мебельную дверцу в направлении X.
u
Выравнивание мебельной двери по высоте Y и боко-
вому наклону: с помощью отвертки установите поло-
жение регулировочными болтами
Fig. 27 (13)
.
w
Мебельная дверца установлена заподлицо и в одну
линию с расположенными рядом лицевыми поверхно-
стями мебели.
u
Затяните контргайки
Fig. 27 (10)
.
Fig. 28
u
Прикрутите мебельную дверь к двери устройства.
u
Просверлите в мебельной дверце крепежные отверстия
(возможно для этого понадобится сначала наметить
отверстие шилом).
u
Скрепите вместе дверцу устройства и мебельную
дверцу винтами при помощи крепежного уголка.
Fig. 29
u
Выровняйте мебельную дверцу в глубине Z : отпустите
винты сверху и снизу на дверце, потом сдвиньте дверцу.
u
Чтобы лучше доставать винты под дверцей, откройте её
примерно на 45°.
u
Не допускайте упора в утолщения
и уплотнения - это важно для
нормального функционирования!
u
Установите между мебельной
дверцей и корпусом мебели зазор
около 2 мм.
Fig. 30
u
Проверьте посадку дверцы и при необходимости отрегу-
лируйте.
u
Затяните все винты.
u
Затяните контргайки
Fig. 30 (10)
шестигранным ключом
на 13, при этом регулировочные болты
Fig. 30 (13)
удер-
живайте от проворачивания отверткой.
Ввод в работу
10 * Наличие в зависимости от модели и комплектации
