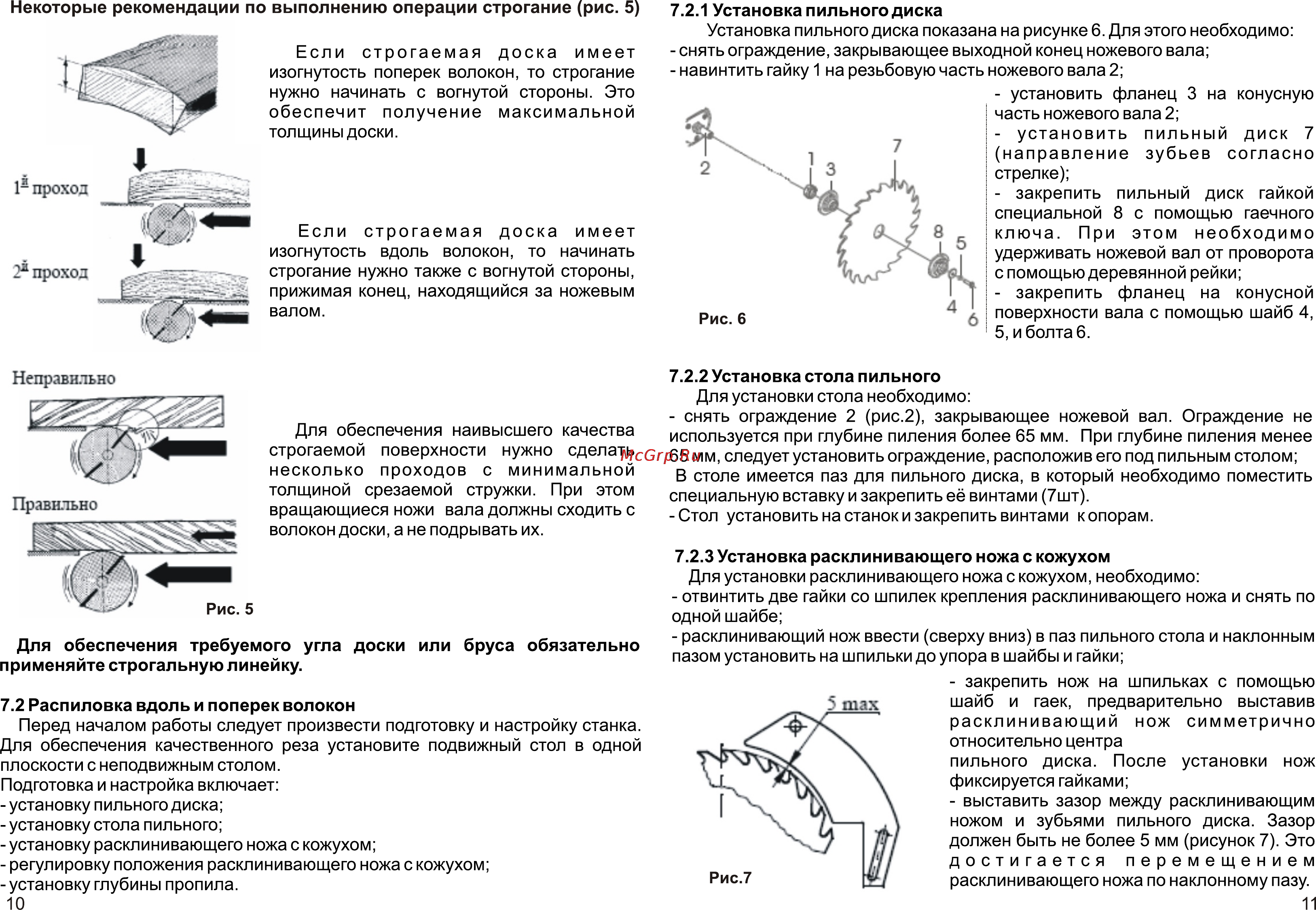

Некоторые рекомендации по выполнению операции строгание рис 5 Если строгаемая доска имеет изогнутость поперек волокон то строгание нужно начинать с вогнутой стороны Это обеспечит получение максимальной толщины доски Если строгаемая доска имеет изогнутость вдоль волокон то начинать строгание нужно также с вогнутой стороны прижимая конец находящийся за ножевым валом Неправильно Для обеспечения наивысшего качества строгаемой поверхности нужно сделать несколько проходов с минимальной толщиной срезаемой стружки При этом вращающиеся ножи вала должны сходить с волокон доски а не подрывать их Для обеспечения требуемого угла доски или бруса обязательно применяйте строгальную линейку 7 2 Распиловка вдоль и поперек волокон Перед началом работы следует произвести подготовку и настройку станка Для обеспечения качественного реза установите подвижный стол в одной плоскости с неподвижным столом Подготовка и настройка включает установку пильного диска установку стола пильного установку расклинивающего ножа с кожухом регулировку положения расклинивающего ножа с кожухом установку глубины пропила 10 7 2 1 Установка пильного диска Установка пильного диска показана на рисунке 6 Для этого необходимо снять ограждение закрывающее выходной конец ножевого вала навинтить гайку 1 на резьбовую часть ножевого вала 2 установить фланец 3 на конусную часть ножевого вала 2 установить пильный диск 7 направление зубьев согласно стрелке закрепить пильный диск гайкой специальной 8 с помощью гаечного ключа При этом необходимо удерживать ножевой вал от проворота с помощью деревянной рейки закрепить фланец на конусной поверхности вала с помощью шайб 4 5 и болта 6 7 2 2 Установка стола пильного Для установки стола необходимо снять ограждение 2 рис 2 закрывающее ножевой вал Ограждение не используется при глубине пиления более 65 мм При глубине пиления менее 65 мм следует установить ограждение расположив его под пильным столом В столе имеется паз для пильного диска в который необходимо поместить специальную вставку и закрепить её винтами 7шт Стол установить на станок и закрепить винтами к опорам 7 2 3 Установка расклинивающего ножа с кожухом Для установки расклинивающего ножа с кожухом необходимо отвинтить две гайки со шпилек крепления расклинивающего ножа и снять по одной шайбе расклинивающий нож ввести сверху вниз в паз пильного стола и наклонным пазом установить на шпильки до упора в шайбы и гайки закрепить нож на шпильках с помощью шайб и гаек предварительно выставив расклинивающий нож симметрично относительно центра пильного диска После установки нож фиксируется гайками выставить зазор между расклинивающим ножом и зубьями пильного диска Зазор должен быть не более 5 мм рисунок 7 Это достигается перемещением расклинивающего ножа по наклонному пазу 11
