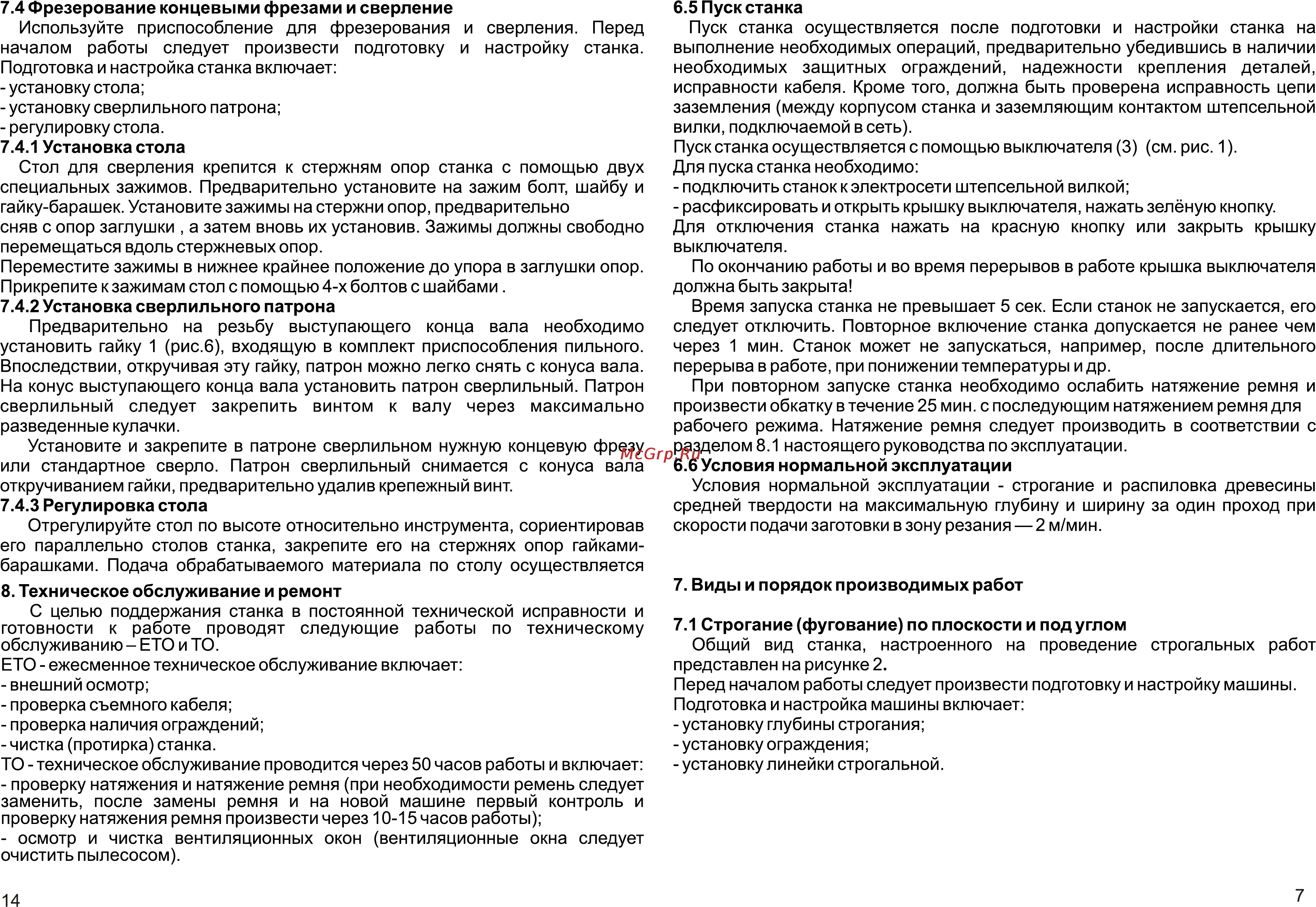

7 4 Фрезерование концевыми фрезами и сверление Используйте приспособление для фрезерования и сверления Перед началом работы следует произвести подготовку и настройку станка Подготовка и настройка станка включает установку стола установку сверлильного патрона регулировку стола 7 4 1 Установка стола Стол для сверления крепится к стержням опор станка с помощью двух специальных зажимов Предварительно установите на зажим болт шайбу и гайку барашек Установите зажимы на стержни опор предварительно сняв с опор заглушки а затем вновь их установив Зажимы должны свободно перемещаться вдоль стержневых опор Переместите зажимы в нижнее крайнее положение до упора в заглушки опор Прикрепите к зажимам стол с помощью 4 х болтов с шайбами 7 4 2 Установка сверлильного патрона Предварительно на резьбу выступающего конца вала необходимо установить гайку 1 рис 6 входящую в комплект приспособления пильного Впоследствии откручивая эту гайку патрон можно легко снять с конуса вала На конус выступающего конца вала установить патрон сверлильный Патрон сверлильный следует закрепить винтом к валу через максимально разведенные кулачки Установите и закрепите в патроне сверлильном нужную концевую фрезу или стандартное сверло Патрон сверлильный снимается с конуса вала откручиванием гайки предварительно удалив крепежный винт 7 4 3 Регулировка стола Отрегулируйте стол по высоте относительно инструмента сориентировав его параллельно столов станка закрепите его на стержнях опор гайкамибарашками Подача обрабатываемого материала по столу осуществляется 6 5 Пуск станка Пуск станка осуществляется после подготовки и настройки станка на выполнение необходимых операций предварительно убедившись в наличии необходимых защитных ограждений надежности крепления деталей исправности кабеля Кроме того должна быть проверена исправность цепи заземления между корпусом станка и заземляющим контактом штепсельной вилки подключаемой в сеть Пуск станка осуществляется с помощью выключателя 3 см рис 1 Для пуска станка необходимо подключить станок к электросети штепсельной вилкой расфиксировать и открыть крышку выключателя нажать зелёную кнопку Для отключения станка нажать на красную кнопку или закрыть крышку выключателя По окончанию работы и во время перерывов в работе крышка выключателя должна быть закрыта Время запуска станка не превышает 5 сек Если станок не запускается его следует отключить Повторное включение станка допускается не ранее чем через 1 мин Станок может не запускаться например после длительного перерыва в работе при понижении температуры и др При повторном запуске станка необходимо ослабить натяжение ремня и произвести обкатку в течение 25 мин с последующим натяжением ремня для рабочего режима Натяжение ремня следует производить в соответствии с разделом 8 1 настоящего руководства по эксплуатации 6 6 Условия нормальной эксплуатации Условия нормальной эксплуатации строгание и распиловка древесины средней твердости на максимальную глубину и ширину за один проход при скорости подачи заготовки в зону резания 2 м мин 8 Техническое обслуживание и ремонт С целью поддержания станка в постоянной технической исправности и готовности к работе проводят следующие работы по техническому обслуживанию ЕТО и ТО ЕТО ежесменное техническое обслуживание включает внешний осмотр проверка съемного кабеля проверка наличия ограждений чистка протирка станка ТО техническое обслуживание проводится через 50 часов работы и включает проверку натяжения и натяжение ремня при необходимости ремень следует заменить после замены ремня и на новой машине первый контроль и проверку натяжения ремня произвести через 10 15 часов работы осмотр и чистка вентиляционных окон вентиляционные окна следует очистить пылесосом 7 Виды и порядок производимых работ 14 7 1 Строгание фугование по плоскости и под углом Общий вид станка настроенного на проведение строгальных работ представлен на рисунке 2 Перед началом работы следует произвести подготовку и настройку машины Подготовка и настройка машины включает установку глубины строгания установку ограждения установку линейки строгальной 7
