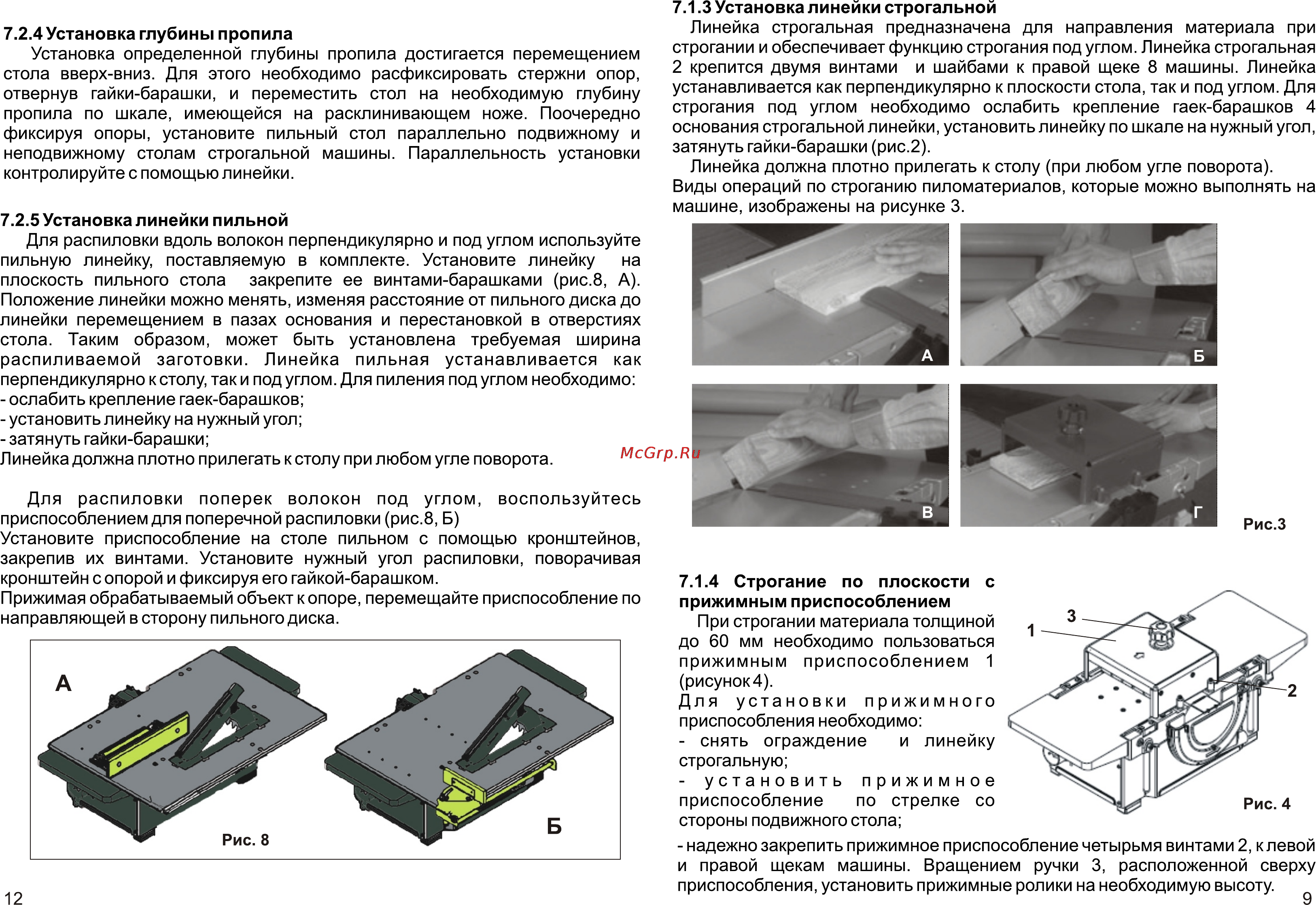

7 2 4Установка глубины пропила Установка определенной глубины пропила достигается перемещением стола вверх вниз Для этого необходимо расфиксировать стержни опор отвернув гайки барашки и переместить стол на необходимую глубину пропила по шкале имеющейся на расклинивающем ноже Поочередно фиксируя опоры установите пильный стол параллельно подвижному и неподвижному столам строгальной машины Параллельность установки контролируйте с помощью линейки 7 2 5 Установка линейки пильной Для распиловки вдоль волокон перпендикулярно и под углом используйте пильную линейку поставляемую в комплекте Установите линейку на плоскость пильного стола закрепите ее винтами барашками рис 8 А Положение линейки можно менять изменяя расстояние от пильного диска до линейки перемещением в пазах основания и перестановкой в отверстиях стола Таким образом может быть установлена требуемая ширина распиливаемой заготовки Линейка пильная устанавливается как перпендикулярно к столу так и под углом Для пиления под углом необходимо ослабить крепление гаек барашков установить линейку на нужный угол затянуть гайки барашки Линейка должна плотно прилегать к столу при любом угле поворота Для распиловки поперек волокон под углом воспользуйтесь приспособлением для поперечной распиловки рис 8 Б Установите приспособление на столе пильном с помощью кронштейнов закрепив их винтами Установите нужный угол распиловки поворачивая кронштейн с опорой и фиксируя его гайкой барашком Прижимая обрабатываемый объект к опоре перемещайте приспособление по направляющей в сторону пильного диска 12 7 1 3 Установка линейки строгальной Линейка строгальная предназначена для направления материала при строгании и обеспечивает функцию строгания под углом Линейка строгальная 2 крепится двумя винтами и шайбами к правой щеке 8 машины Линейка устанавливается как перпендикулярно к плоскости стола так и под углом Для строгания под углом необходимо ослабить крепление гаек барашков 4 основания строгальной линейки установить линейку по шкале на нужный угол затянуть гайки барашки рис 2 Линейка должна плотно прилегать к столу при любом угле поворота Виды операций по строганию пиломатериалов которые можно выполнять на машине изображены на рисунке 3 7 1 4 Строгание по плоскости с прижимным приспособлением При строгании материала толщиной до 60 мм необходимо пользоваться прижимным приспособлением 1 рисунок4 Для установки прижимного приспособления необходимо снять ограждение и линейку строгальную установить прижимное приспособление по стрелке со стороны подвижного стола надежно закрепить прижимное приспособление четырьмя винтами 2 клевой и правой щекам машины Вращением ручки 3 расположенной сверху приспособления установить прижимные ролики на необходимую высоту
