ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
rus 75

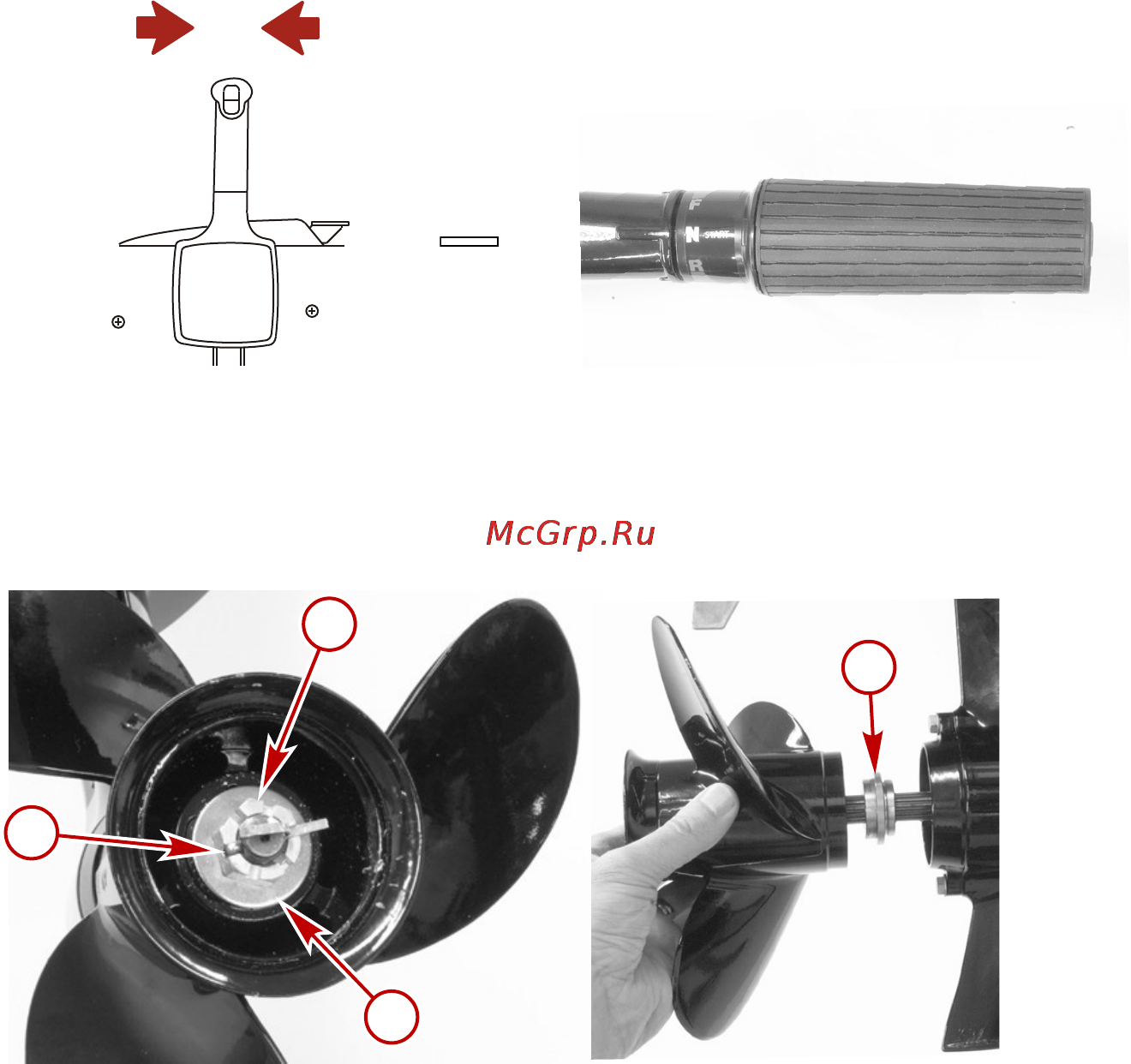

2. Переведите рукоятку коробки передач подвесного двигателя в нейтральное положение (N).
N
26838
N
R
F
31971
3. Выпрямите шплинт и вытяните его с помощью плоскогубцев.
4. Поместите между коробкой передач и гребным винтом деревянный брусок, чтобы предотвратить
вращение, и открутите гайку гребного винта.
5. Сдвиньте гребной винт вперед и снимите его с вала. Если гребной винт заклинило на валу и его
невозможно снять, обратитесь к уполномоченному дилеру для выполнения этой процедуры.
a - Шплинт
b - Гайка
c - Задняя упорная шайба
d - Передняя упорная втулка
ВАЖНАЯ ИНФОРМАЦИЯ: Для предотвращения корродирования и заедания ступицы гребного винта на
валу (особенно в соленой воде) необходимо нанести слой рекомендованной смазки по всей длине вала
гребного винта через рекомендуемые интервалы технического обслуживания, а также при каждом
снятии гребного винта.
a
c
b
d
31926
