ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
62 rus
ПРОВЕРКА ТОПЛИВОПРОВОДА
Визуально проверьте топливопровод и грушу заливочного насоса на наличие трещин, набуханий, течей,
затвердений или других признаков старения или повреждений. При обнаружении какого-либо из
вышеуказанных признаков топливопровод или грушу заливочного насоса следует заменить.
ТОПЛИВНЫЙ ФИЛЬТР ДВИГАТЕЛЯ
Проверьте топливный фильтр на накопление воды и осадков. Если есть вода, снимите смотровой бачок
и слейте ее. Если похоже, что фильтр загрязнен, выньте и замените его.
ДЕМОНТАЖ
1. Изучите информацию в предыдущем разделе о техническом обслуживании топливной системы и
мерах предосторожности.
2. Вытащите комплект фильтра из крепления. Держите крышку, чтобы она не проворачивалась, и
снимите смотровой бачок. Вылейте содержимое в одобренный контейнер.
3. Осмотрите фильтрующий элемент, в случае необходимости замените блок фильтра.

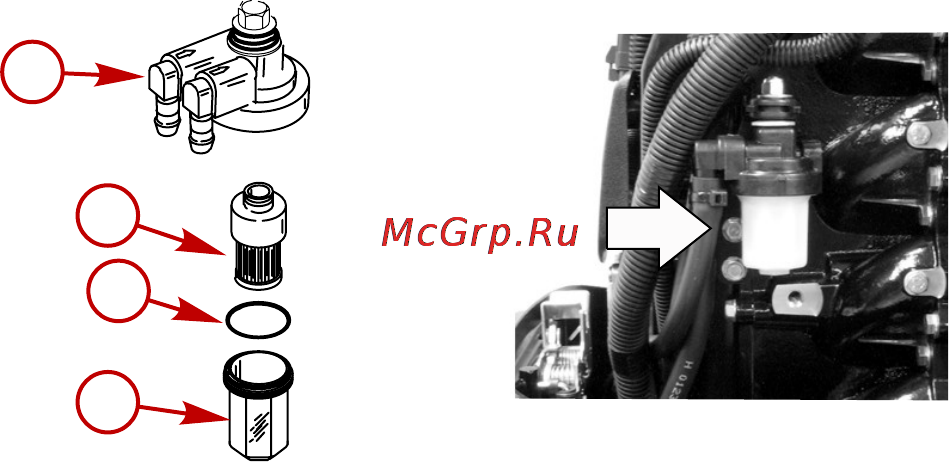

a - Крышка
b - Фильтрующий элемент
c - Уплотнительное кольцо
d - Смотровой бачок
УСТАНОВКА
ВАЖНАЯ ИНФОРМАЦИЯ: Сжимая грушу заправочного насоса до тех пор, пока она не станет твердой,
выдавите топливо в фильтр и визуально проверьте, нет ли течи топлива из фильтра.
1. Вдвиньте фильтрующий элемент в крышку.
2. Установите кольцевое уплотнение на свое место на смотровом бачке и плотно от руки завинтите
смотровой бачок в крышку.
3. Вставьте узел фильтра на прежнее место.
Крепежные детали стержня тяги рулевого механизма
ВАЖНАЯ ИНФОРМАЦИЯ: Стержень тяги рулевого механизма, который соединяет трос рулевого
механизма с двигателем, должен быть закреплен с помощью специального болта с подголовком в виде
шайбы («е» – номер детали 10-856680) и самоконтрящимися стопорными гайками с нейлоновой вставкой
(«b» и «d» – номер детали 11-826709113). Эти стопорные гайки ни в коем случае нельзя заменять
обычными (не стопорными) гайками, потому что они ослабнут от вибрации и слетят, в результате чего
стержень тяги отсоединится.
a
b
c
d
28414
