29
2

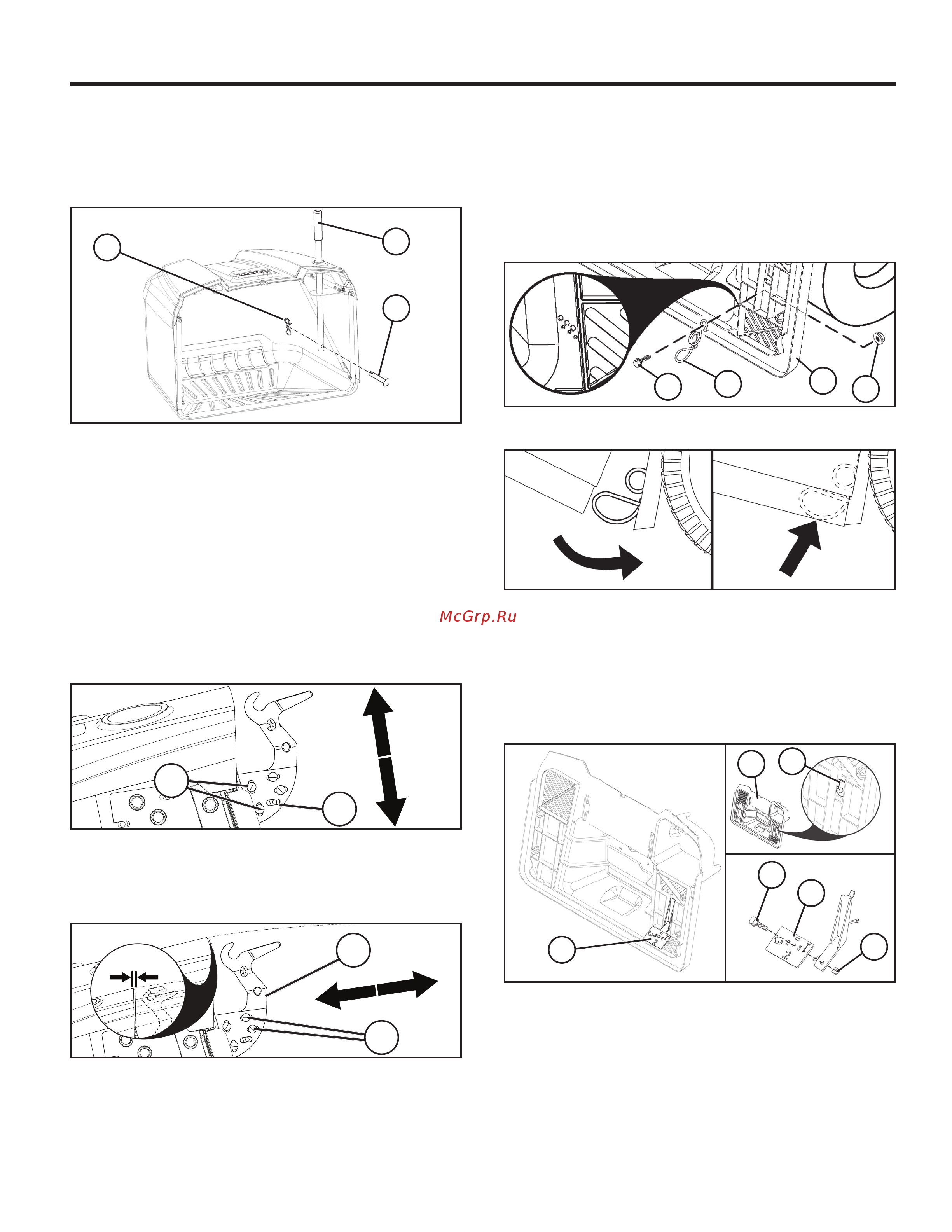

• Eemaldage pakkemasina käepidemelt (9) tihvt (7) ja stop-
pervedru (8).
• Lükake pakkemasina käepide (9) alla läbi pakkemasina
katte ja raami ülemiste nurgikute aukude.
• Lükake tihvt (8) läbi pakkemasina käepideme all oleva augu
tagasi ja lükake stoppervedru (9) läbi tihvti otsas oleva augu
kuni see paika lukustub.
MÄRKUS. Pakkemasina sõlme kõrguse reguleerimisel võib osu-
tuda vajalikuks reguleerida pakkemasina vedrulinki. Reguleeri-
miseks eemaldage mutter (4) ja nihutage pakkemasina vedrulink
sobivasse avasse tagaplaadis (1), jälgides, et pakkemasina sõlm
oleks kindlalt suletud. Keerake mutter uuesti kinni.
3
3
1
2
4
5
PAKKEMASINA REGULEERIMISEKS TÄISKANGIGA
• Enne reguleerimist, peab traktori mootor olema väljalülitatud
ja käsipidur peale pandud.
• Raskeima/märja rohu puhul eemaldage pedaal (3).
• Kergema rohu puhul kasutage pedaali (3) asendis „1“, „2“
või „3“ (kusjuures „3“ on mõeldud kergeima või kuiva rohu
jaoks).
• Valige asend ja keerake pakkemasina pedaali (3) nii, et
soovitud number oleks teie poole.
• Asendi muutmiseks keerake lahti kinnitid (4 ja 5), eemaldage/
keerake pedaali (3) ja keerake kinniti uuesti kinni.
KOGUJA VEDRULUKUSTI PAIGALDAMINE
Koguja vedrulukustid asuvad tagumisel plaadi (1) mõlemas nur-
gas.
• Enne paigaldamist, peab traktori mootor olema väljalülitatud
ja käsipidur peale pandud.
• Paigaldage mõlemad vedrulukustid nii, et silmusega ots (2)
oleks suunaga alla ja koguja korpuse poole.
• Paigaldage kinnituspolt (3) läbi koguja vedrulukusti kumera
osa, tagaplaadi ja kinnitage mutriga (4) nagu joonisel
näidatud. Keerake mutter korralikult kinni.
• Koguja korpuse alumine osa peaks minema vastu silmust
nii, et see oleks suletuna korralikult paigal.
RIPUTI KLAMBRITE REGULEERIMINE
Traktori koguja pöördtoend on tehases paigaldatud põhiasendisse.
Vajadusel on võimalik seda asendit muuta konstantse vahe (A)
säilitamiseks katte ja kogujasüsteemi ülemise osa vahel. Ide-
aalseks vaheks on umbes 5 mm.
MÄRKUS. Soovi korral saab sama moodi reguleerida ükskõik
kummal pool asuvat riputi klambrit.
• Eemaldage kogujasüsteem.
MÄRKUS. REGULEERIGE KORRAGA AINULT ÜHT POOLT.
VERTIKAALNE REGULEERIMINE
• Lõdvendage kinnituspoldid (1), et reguleerimisplaati (2) oleks
võimalik nihutada üles või alla. Nihutage vastavalt vajadusele.
Pingutage mutrid, lukustades reguleerimisplaadi uude kohta.
• Korrake protseduuri vastasküljel.
HORISONTAALNE REGULEERIMINE
• Lõdvendage kinnituspoldid (3), et reguleerimisplaati (4) oleks
võimalik nihutada ette või taha. Nihutage vastavalt vajadusele.
Pingutage mutrid, lukustades reguleerimisplaadi uude kohta.
• Korrake protseduuri vastasküljel.
• Vajadusel reguleerige uuesti.
A
3
4
1
2
2
1
3
4
9
8
7
