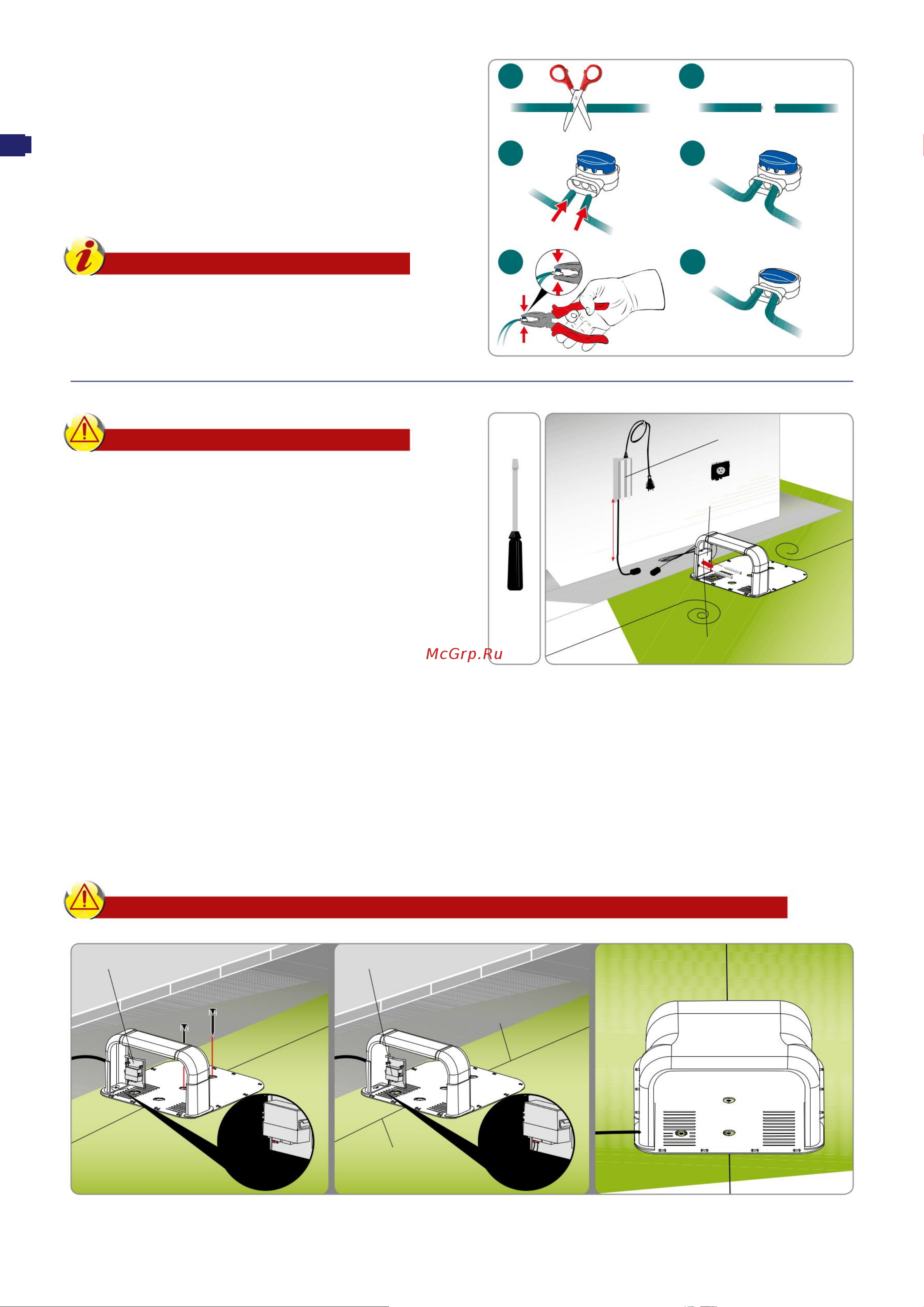

Соединение проводов
Используйте оригинальное соединение, если для
завершения установки необходим другой
кабель периметр.
Вставьте каждый конец провода в соединение, убедившись,
что провода полностью вставление, чтобы концы были
видны с каждой стороны. Нажмите кнопку на верхней
стороне до упора, используя пару плоскогубцев.
Важно
-- Для безопасного и надежного
электрического подключения,
используйте только оригинальные
соединения.
-- Можно использовать изоленту
.
1
3
5
2
4
6
Установка с
танции подзарядки и блока питания с передатчиком
Внимание
Перед на
чалом любых операций, отключите
робота от сети.
Расположите блок пит
ания с передатчиком в
месте недоступном для детей. Например, на
высоте более 160см.
Не укорачивайте и не
удлиняйте кабель,
доходящий до станции подзарядки, сверните
в 8-образную форму лишний кабель, как
показано на рисунке.
Кабель периметр используемый для
установки, не может быть менее 50м,
свяжитесь с ближайшим центром
обслуживания клиентов.
Передатчик (B)
1. Снимите защиту (L).
2. Расположите станцию подзарядки в предопределенную область.
3. Поместите кабель периметр (М) вдоль станции примерно до
станции зарядки. Оставьте около 5 см для соединения.
4. Подключите провод станции к красной клемме передатчика (Т). Подсоедините провод, идущий к станции, к черной
клемме
Клеммы используются для соединения кабеля периметра.
защитаn (L)
передатчик
(T)
Подключите к черной клемме
кабель (M)
Подключите к
Красной
клемме
Текущий блок питания (A)
Защита (L)
19
