1. Снимите защитную крышку 14 (Рис. 1)

2. Наденьте на шину F (Рис. 2) пильную цепь

1 (Рис. 1), проверив правильность располо-

жения зубьев цепи.

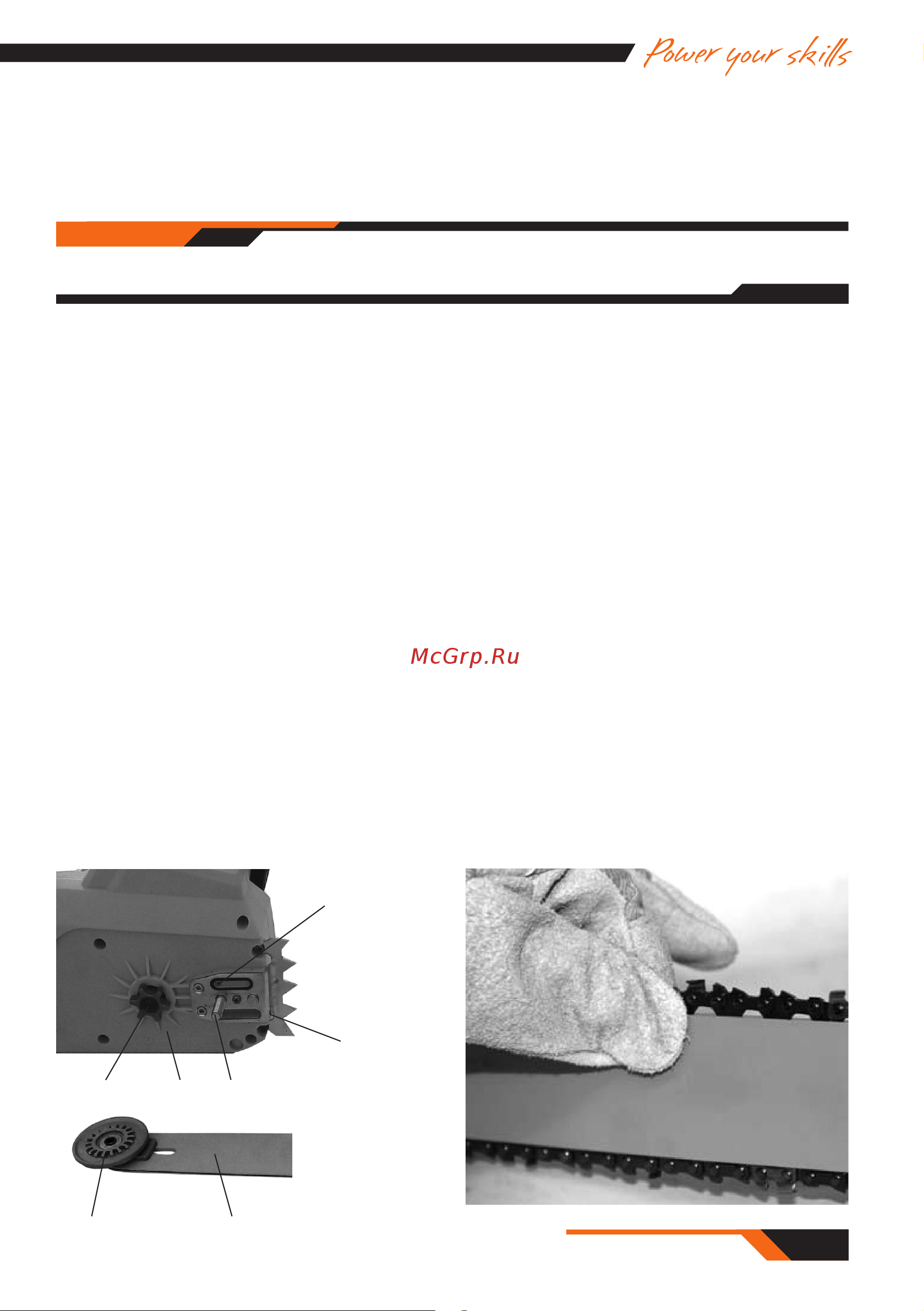

Монтаж пильной цепи для DACS 1900E:

1. Установите болт крепления А в самое близ-

кое положение к ведущей звездочке, путем

вращения винта натяжения цепи G против

часовой стрелки.

2. Наденьте шину на болт крепления A, располо-

жите ее в самом заднем положении.

3. Цепь наденьте на ведущую звездочку B, и

уложите в паз шины. Начинайте эту опера-

цию с верхней части шины. Проверьте, что-

бы направление зубьев цепи совпадало с

направлением, стрелки С на корпусе.

4. Слегка подтяните цепь, вращая винт натя-

жения цепи G по часовой стрелке.

5. Установите защитную крышку натяжного

узла на место, слабо зафиксируйте гайкой.

6. Отрегулируйте натяжение цепи, вращая

винт натяжения G по часовой стрелке.

7. Туго затяните гайку на защитной крышке.

Натяжение цепи установлено правильно,

если потянув вверх, ее можно приподнять

на 5 мм под действием силы 10H, и при этом

цепь можно протянуть вдоль шины вручную.

Проверьте правильность установки цепи на

ведущую и ведомую звездочки, потянув цепь

вперед по пильному полотну. Цепь должна

скользить без заеданий.

СБОРКА И ПОДГОТОВКА К РАБОТЕ

МОНТАЖ ПИЛЬНОЙ ЦЕПИ

D F

B C

Перед монтажом пильной шины и цепи отключите пилу от сети.

ВНИМАНИЕ

Рис. 2
