3. Общие сведения
4. Область применения
Установки для повышения давления Grundfos
типов СН и JP применяются в основном в
бытовых целях, для водоснабжения и повышения
давления.
5. Функционирование
Установка включается и выключается с помощью
реле давления. Подача воды осуществляется
сначала из мембранного напорного резервуара,
рис. 1.

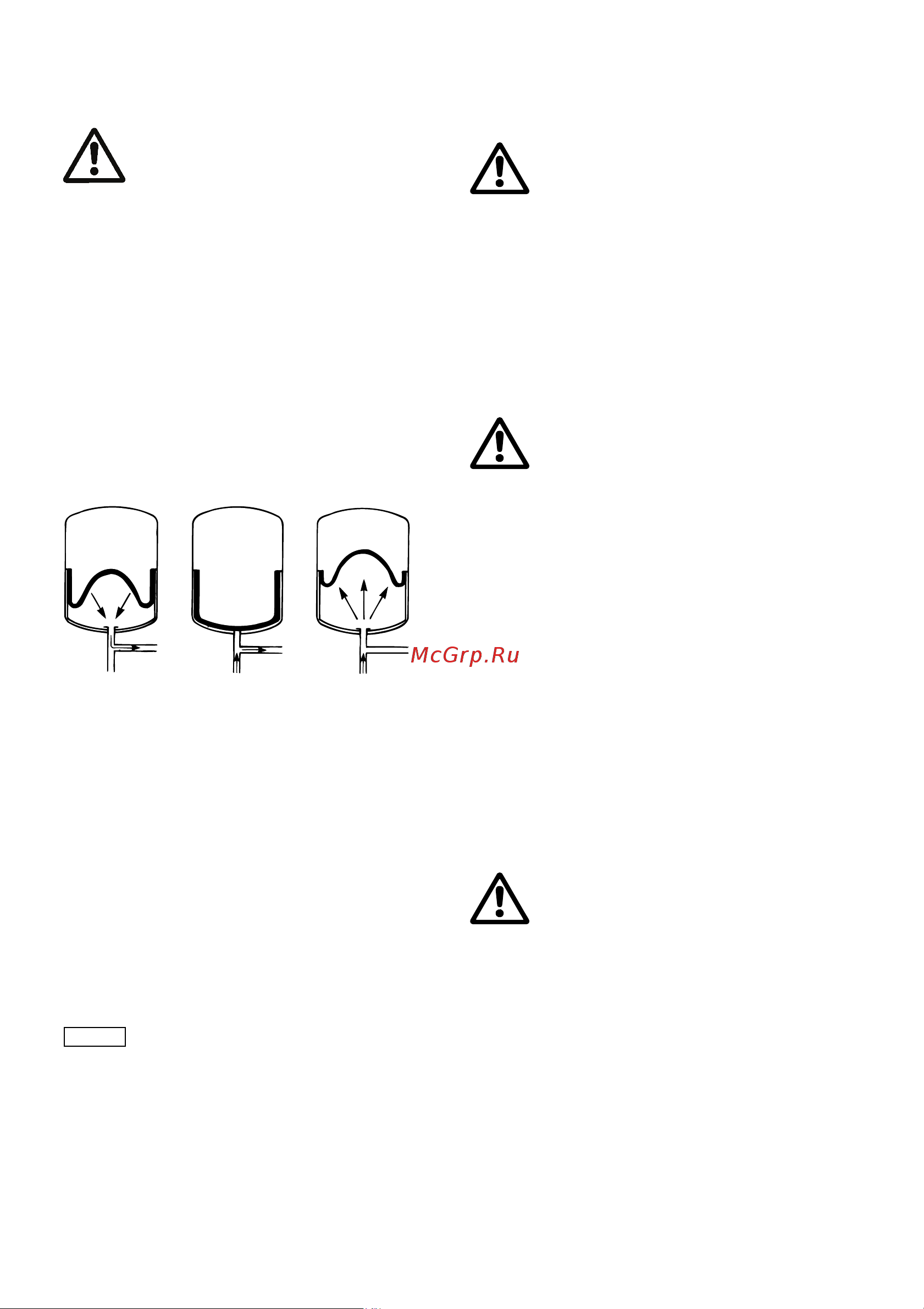

Рис. 1
Насос включается, когда давление падает до
заранее установленного значения "давление
включения".
При уменьшении потребного pacxoдa, давление
на выходе из установки повышаетcя, и при
доcтижении заданного значения "давление
включения" реле давления отключает
насоc.
6. Монтаж
6.1 Сборка
Установка собирается согласно рисункам на
стр.9 до 12, сборка узлов согласно нумерации.
Вустановках, которые поставляются уже
собранными, позиция 5 стр. 10 и позиция 2
стр. 12 отсутствуют.
6.2 Монтаж
Установка должна быть смонтирована и
присоединена в соответствии с местными
предписаниями.
Запрещается закрывать двигатель, так как для
его охлаждения требуется определенное
количество воздуха.
6.3 Присоединение к трубопроводам
Присоединенные трубопроводы должны иметь
соответствующие размеры.
6.4 Заполнение
Перед вводом в эксплуатацию насос должен быть
заполнен подаваемой жидкостью. Смотрите
руководство по монтажу и эксплуатации насоса.
6.5 Электрическое подключение
Электроподключение должно быть выполнено в
соответствие с принятыми на территории РФ
нормами.
Необходимо проследить, чтобы указанные на
шильдике электрические данные
соответствовали параметрам местной
электросети.
Однофазные электродвигатели переменного тока
имеют встроенный термовыключатель и не
требуют дополнительной защиты двигателя.
Трехфазные двигатели должны быть подключены
через защитный выключатель двигателя.
В случае, если используются другие
насосы, а не
насосы Grundfos типорядов СН и JP, необходимо
убедиться, что номинальный ток их двигателей
не превышает номинального тока реле давления.
Электрическое присоединение производится
согласно схемам присоединения на стр. 14 и 15.
Данное руководство
распространяется на комплектную
насосную установку. Вместе с
данным руководством необходимо
рассматривать руководство по
монтажу и эксплуатации на насос,
входящий
в комплект установки.
Резьбу рекомендуется уплотнять
тефлоновой лентой или пенькой.
Между шлангом и баком должна
быть установлена прокладка.
TM00 2823 0394
3 бар 3,5 бар2 бар
Внимание
Во всасывающем трубопроводе
установки необходимо
смонтировать приемный
(обратный) клапан, если он не
предусмотрен конструкцией.
Перед каждым вскрытием клеммной
коробки насоса и реле давления
электропитание должно быть
обязательно отключено.
В случае, если установка снабжена
проводом для присоединения к сети
без вилки, этот провод должен
быть подсоединен к выключателю,
межполюсное расстояние между
контактами которого составляет
мин. 3 мм. Выключатель должен
быть рассчитан на частое
использование.
В качестве альтернативы можно
использовать сетевой кабель с
вилкой, который можно
подключить к розетке (заменить
кабель).
