6
7. Регулировка
Ниже представлены заводские настройки реле
давления и резервуара насосных установок:
7.1 Расчет давления включения/
выключения
Давление включения равно сумме следующих
величин:
• необходимое минимальное давление в
верхней точке водоразбора.
• разница в высоте между насосом и в верхней
точке водоразбора.
• потери давления в трубопроводе.
Рекомендуемое значение давления выключения
должно превышать рассчитанное значение
давления включения на + 1,0...1,5 бар.
У насосов типа JP, работающих без подпора на
всасывании, эжекторный клапан
не монтируется.
В случае, если он все же смонтирован,
эжекторный клапан должен обязательно
находиться в поз. 1 (см инструкцию на насос JP).
В случае, если насос типа JP используется в
качестве насоса для повышения давления (насос
с подпором), эжекторный клапан может быть
повернут в любую позицию.
7.2 Установка подпора в мембранном
напорном резервуаре
Перед установкой давления включения
необходимо рассчитать подпор в мембранном
напорном резервуаре. Рекомендованное
значение подпора в мембранном резервуаре
должно составлять 0,9 от давления включения
насоса.
При снятии показаний/регулировке подпора
напорный резервуар не должен находиться под
давлением столба напорной магистрали!
7.3 Регулировка реле давления
Давление выключения не должно превышать
максимально допустимого давления,
выдерживаемого корпусом насоса.
Снимите крышку реле давления, чтобы иметь
доступ к регулировочным винтам., смотри рис. 2.

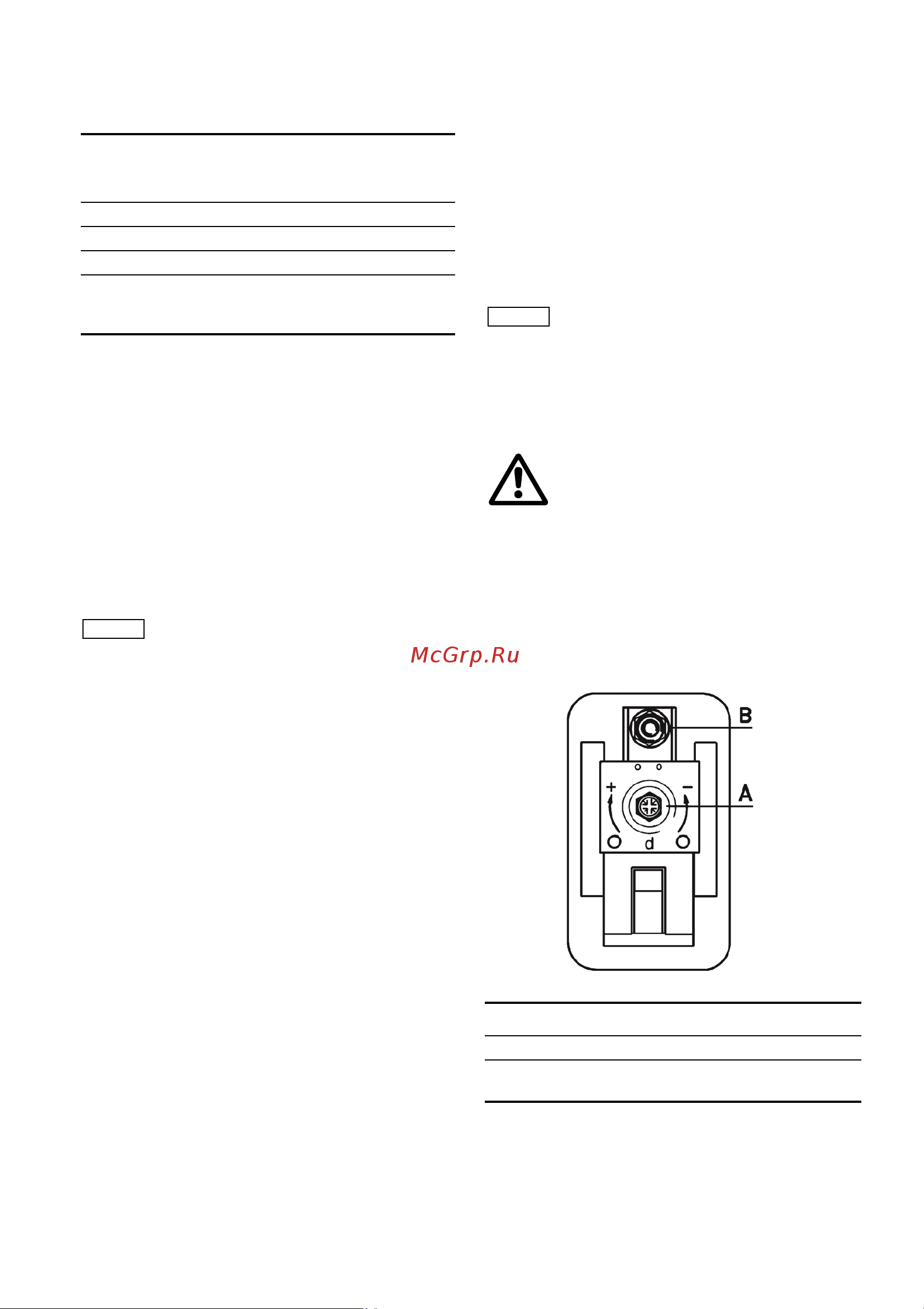

Рис. 2
Тип
Давление
резер-
вуара
Давление
вклю-
чения
Давление
выклю-
чения
CH 2-30 1,3 бар 1,5 бар 2,5 бар
CH 4-30 1,0 бар 1,1 бар 2,2 бар
CH 4-40 2,0 бар 2,2 бар 3,2 бар
Другие
типы
СН / JP
1,9 бар 2,2 бар 3,3 бар
Давление выключения не должно
превышать
максимально
допустимого давления,
выдерживаемого корпусом насоса.
Внимание
Изменение установленной на заводе
настройки реле давления требует
также изменения начального
давления в мембранном напорном
резервуаре.
Опасность при соприкосновении!
Входные клеммы реле давления
постоянно находятся под
напряжением, даже когда оно
отключено. Перед снятием крышки
необходимо обязательно
отключить напряжение питания
или вынуть вилку из розетки!
TM01 6914 3799
Настройка чтобы
A Изменить область регулирования.
B
Расширить/ограничить область
регулирования.
Внимание
