RU - 24
ПОЛОЖЕНИЕ ДЛЯ
ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
Установить машину в положение для
обслуживания для облегчения доступа
книжней части платформы.
1. Установить машину на плоской
горизонтальной поверхности.
2. Отсоединить провод со свечи
зажигания.
3. Снять крышку наливной горловины,
установить кусок пластикового мешка
над отверстием и плотно затянуть
крышку.
4. Наклонить машину на правую
сторону (911396).
Наклонить машину на левую сторону,
противоположную
разгрузочному
отверстию (911330, 333, 334, 335) .
Надежно закрепить машину, чтобы не
допустить ее переворачивания.
ВАЖНО: Снять пластиковый мешок
сналивной горловины после того, как
машина займет вертикальное положение,
и после завершения обслуживания.
ВЫСОТА РУКОЯТКИ
Для регулировки (Рисунок 12 и
Рисунок 13):
1. Установить отверстие на днище
обвязок над штифтами на
кронштейне.
2. На 911396, использовать крепежные
детали для закрепления одного из
отверстий на верхней части, и одного
из отверстий на днище.
ПРИМЕЧАНИЕ: Для опускания рукояток
в горизонтальном положении для
консервации, следует оттянуть шток
управления скоростью (если таковой
имеется) назад до
упора, отсоединить
обвязки от опорного кронштейна,
исложить рукоять вперед. НЕ
ДОПУСКАЕТСЯ сгибать шток управления
скоростью.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И НАЛАДКА
ОСТОРОЖНО: ОСТЕРЕГАЙТЕСЬ
ТРАВМ. Перед началом работ,
полностью прочтите и изучите
раздел Техника безопасности.
ОСТОРОЖНО: Избегайте
пролива топлива. Выполняйте
приведенные ниже инструкции,
которые помогут предотвратить
пролив топлива. Если
топливо попадет внутрь
воздухоочистителя, то его
необходимо заменить. ВСЕГДА
вытирайте пролитое топливо.

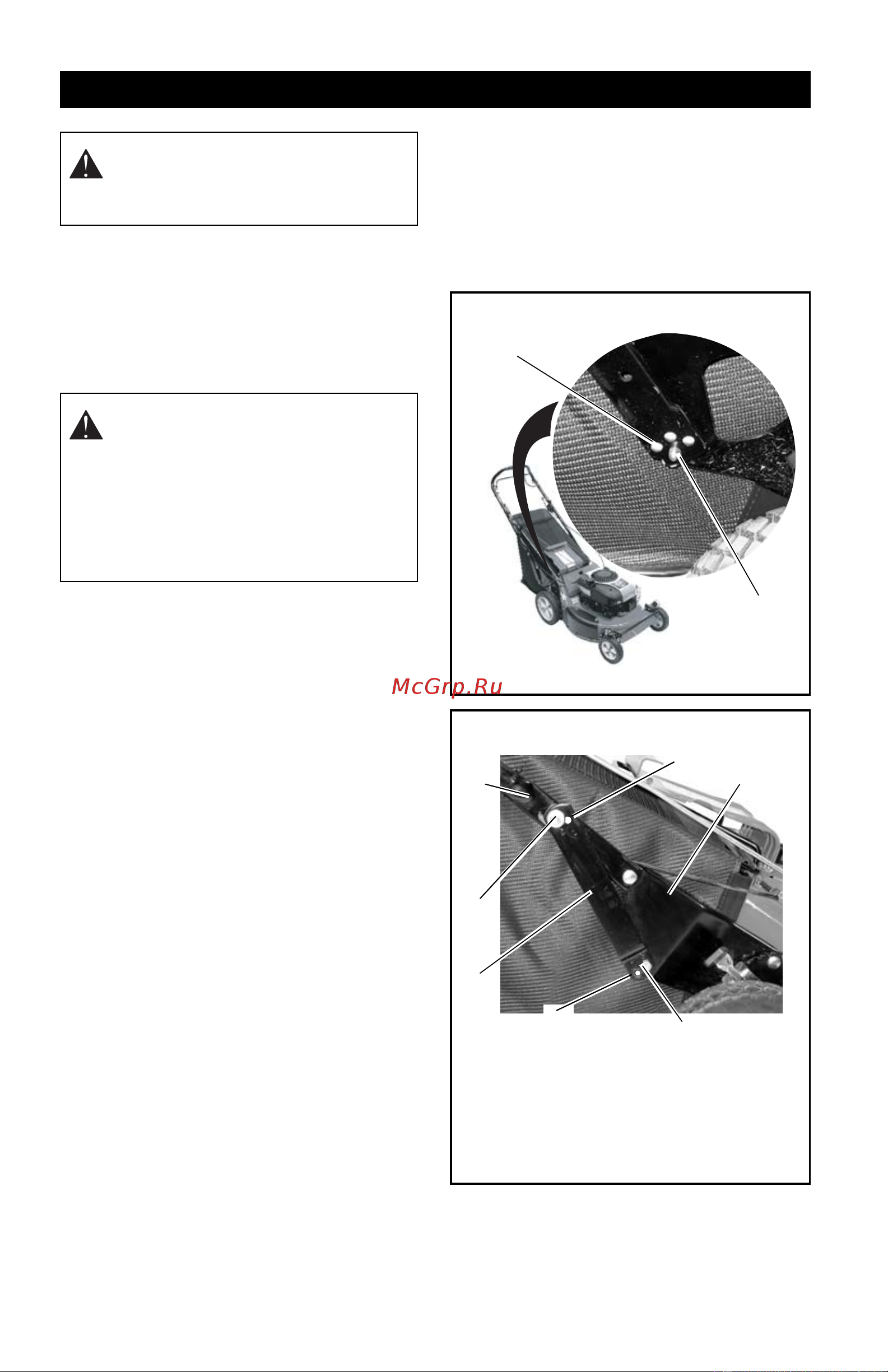

Рисунок 12
Штифт
Отверстие
OM1800
Рисунок 13
1. Рукоятка
2. Регулировочное
отверстие
3. Опорный
кронштейн
4. Крепежные
детали
5. Обвязка
911396
5
1
3
4
4
2
2
OM1660
