RU - 26
4. Затянуть
нижнюю гайку
троса на 3 мм
(1/8 дюйма)
ниже скобы.
Отпустить
z-образную
скобу.
5. Затягивать
верхнюю гайку
троса до тех пор,
пока скоба не
будет прочно
закреплена
между гайками
троса.
6. Задействовать ручку контроля
двигателя/ножей. Измерить
расстояние между серединой
z-образной детали и скобой
троса. Этот размер должен
соответствовать указанному
ниже.
7. При невозможности установки
правильного размера, необходимо
обратиться к своему местному
дилеру.
РЕГУЛИРОВКА УПРАВЛЕНИЯ
ПРИВОДОМ КОЛЕС
(самоходные
модели)
См. Рисунок 15
ПРИМЕЧАНИЕ: Когда управление
приводом колес выключено, зазор между
фрикционным диском и алюминиевым
ведущим диском должен составлять
приблизительно 0,7 мм (0.030 in.).
См. Рисунок 15.
Проверить регулировку при выключенном
двигателе и при включенном двигателе:
1. При выключенном двигателе и
выключенном управлении приводом
колес толкать газонокосилку вперед
при разной установленной скорости:
быстрой и медленной.
Если
газонокосилка движется
свободно, то зазор между
фрикционным диском и
алюминиевым ведущим диском
является достаточным. Если
газонокосилку трудно двигать или
задние колеса тормозят, увеличить
зазор между фрикционным диском и
алюминиевым ведущим диском.
2. При включенном двигателе
газонокосилка должна начать
двигаться сразу, как только
управление приводом колес начнет
натягивать трос.
Если для управления
приводом колес
требуется длинный ход, прежде чем
газонокосилка начнет двигаться,
уменьшить зазор между
фрикционным диском и
алюминиевым ведущим диском.
1/8
(3 mm)
OM1020
OM1030
OM10
51
Двигатели от фирмы Briggs: 1,325"-1,788" (3,4 - 4,5 см)
Двигатели от фирмы Kawasaki: 1,125"-1,375" (2,5 - 3,5
см)

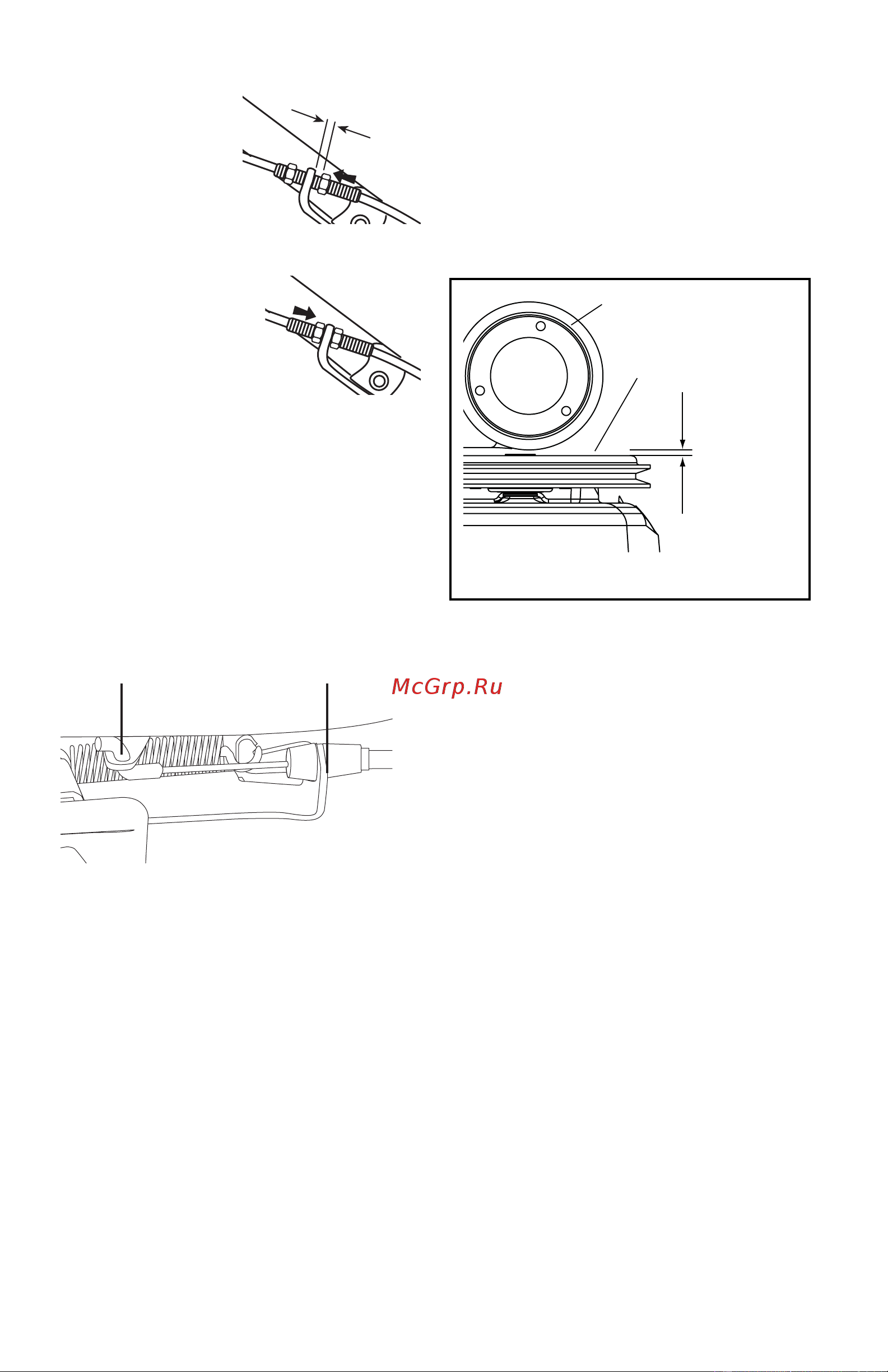

Рисунок 15
Прибл.
0,7 мм
(0.030 in.)
Фрикционный диск
Алюминиевый
ведущий диск
