RU - 25
ЗАМЕНА ПРИВОДНОГО РЕМНЯ
(самоходные модели)
Для снятия приводного ремня:
1. Снять провод со свечи зажигания.
2. Установить правое заднее колесо на
его крайнюю нижнюю высоту среза, а
левое заднее колесо на третью часть
высоты среза. Это положение
обеспечивает зазор между
фрикционным дисков и приводной
втулкой.
3. Снять ремень с натяжного ролика,
азатем приводную втулку и шкив
двигателя (
Рисунок 14).
4. Протянуть ремень через отверстие
под поддон косилки и над ножом.
5. Шкив натяжного ролика должен
проворачиваться, а рычаг натяжного
ролика должен свободно двигаться.
6. Снова установить приводной ремень
в обратном порядке.
ВАЖНО: Ремень должен быть установлен
в канавках втулки и шкива с натяжным
роликом, касающегося задней (плоской)
части ремня.
7. Отрегулировать
задние колеса на
одинаковую высоту среза.
РЕГУЛИРОВКА РУЧКИ
КОНТРОЛЯ ДВИГАТЕЛЯ/НОЖЕЙ
(911330, 334, 396)
Для регулировки ручки контроля
двигателя/ножей:
1. Отпустить гайки троса на кронштейне.
2. Сжать z-образную скобу на кабеля
у края двигателя в направлении
передней части машины, и
удерживать в этом положении.
3. Вытягивать трос вниз со скобы до тех
пор, пока не будет убрано
провисание.

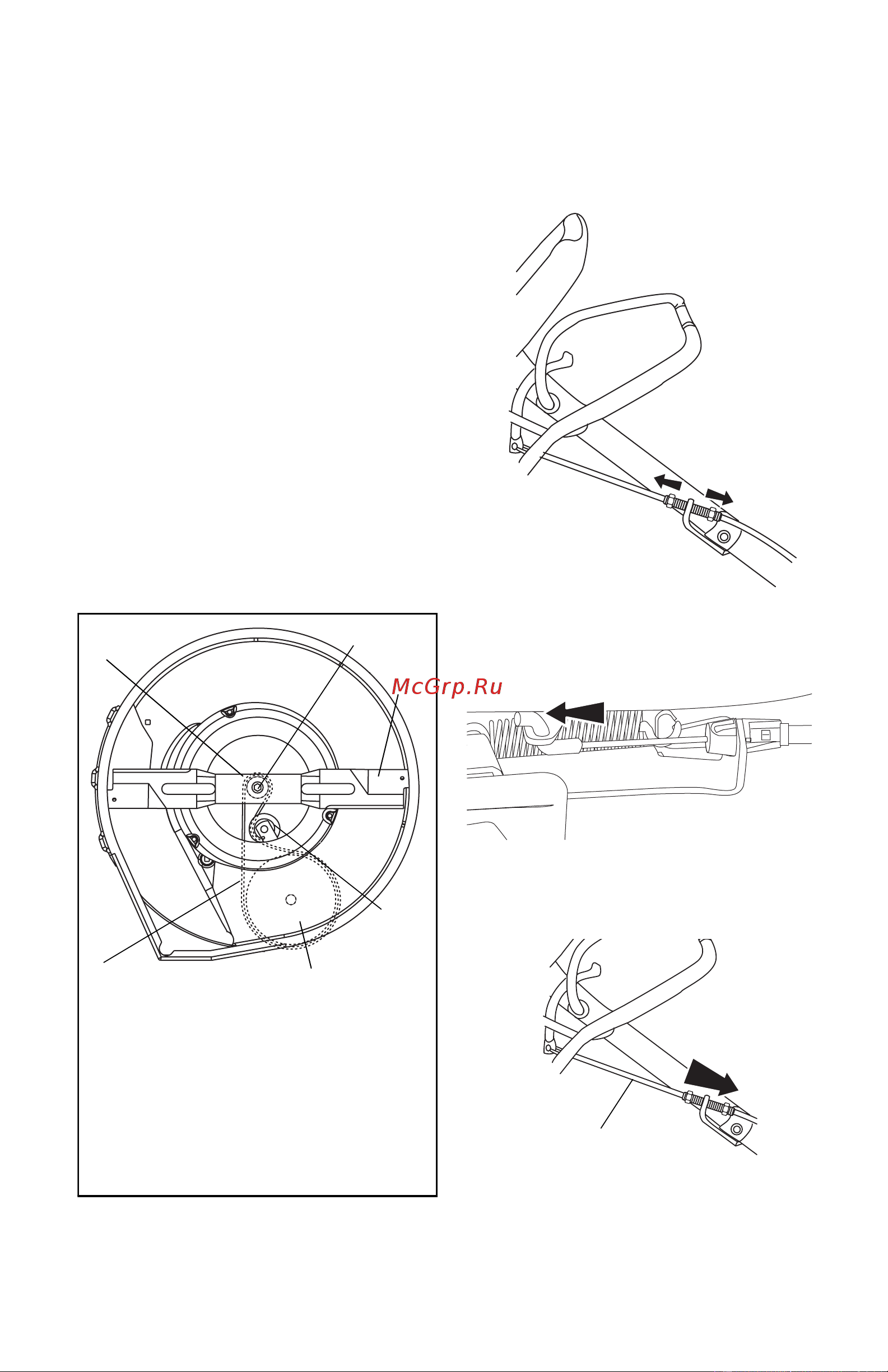

Рисунок 14
1. Нож
2. Натяжной
ролик
3. Переходная
приводная
втулка
4. Приводной
ремень
5. Шкив
двигателя
6. Болт,
стопорная
шайба и
плоская
шайба
5
6
1
2
3
4
OM1010
OM1040
Отсутствие
провисания
OM106
