Installation Instructions iCSPDA2
29
Furos de montagem encastrados
IMPORTANTE! Este procedimento apenas
é aplicável quando os furos de 4 mm de diâmetro
estão encastrados na superfície traseira do monitor.
ADVERTÊNCIA: Exceder a capacidade de peso
pode resultar em graves lesões pessoais ou danos
no equipamento! É da responsabilidade
do instalador certificar-se de que o peso combinado
de todos os componentes ligados ao iCSPDA2 não
excede 18 kg (40 lbs).

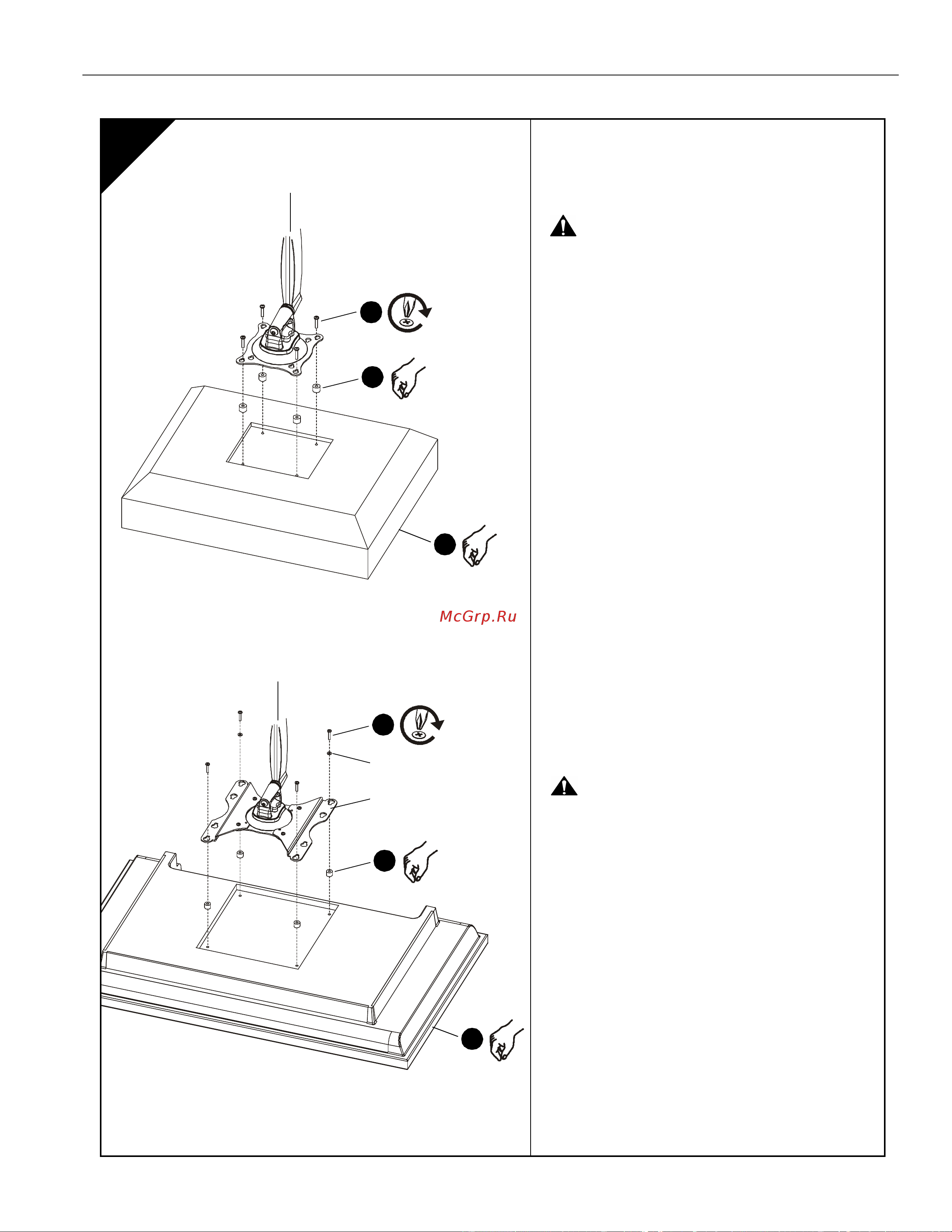

1. Coloque cuidadosamente a superfície do monitor
numa superfície de protecção.
2. Coloque quatro espaçadores (N ou P, conforme
aplicável) em cada furo de montagem na traseira
do monitor. Escolha o espaçador mais curto que
proporcione um preenchimento adequado. Todos
os espaçadores devem ter o mesmo comprimento.
NOTA: Padrões de furos de montagem de
100 x 100 mm e 200 x 200 mm ilustrados;
os 75 x 75 mm e 100 x 200 mm são
semelhantes.
3. Escolha o comprimento dos parafusos:
• Se utilizar espaçadores (N), utilize os
parafusos (J).
• Se utilizar espaçadores (P), utilize os
parafusos (K).
NOTA: Se instalar parafusos (J, K) nos suportes (F),
utilize também anilhas (L) para o par inferior
de furos de montagem tipo “lágrima”.
4. Oriente a unidade do braço (A) de forma a que os
furos de montagem tipo “lágrima” fiquem alinhados
com os furos nos espaçadores (N ou P,
conforme aplicável).
AVISO: Se utilizar parafusos de tamanho errado
pode provocar danos no monitor! Os parafusos
de tamanho adequado entrarão com facilidade
e completamente nos furos de montagem
do monitor.
5. Instale os parafusos (J ou K, conforme aplicável)
através das anilhas (L, se aplicável), dos furos de
montagem tipo “lágrima” e dos espaçadores (N ou
P, conforme aplicável) no monitor. Aperte os quatro
parafusos. Não aperte em demasia!
6. Prossiga com o passo “INSTALAR A UNIDADE
DO BRAÇO NA PLACA DE PAREDE”.
7
3B
75 x 75 mm, 100 x 100 mm
100 x 200 mm, 200 x 200 mm
(N, P) x4
2
(J, K) x4
5
(N, P) x4
2
(J, K) x4
5
L x2
F x2
A
A
1
1
