IC MOUNTS iC-SP-DA2 [32/88] Installazione del blocco braccio sulla piastra a parete

iCSPDA2 Installation Instructions

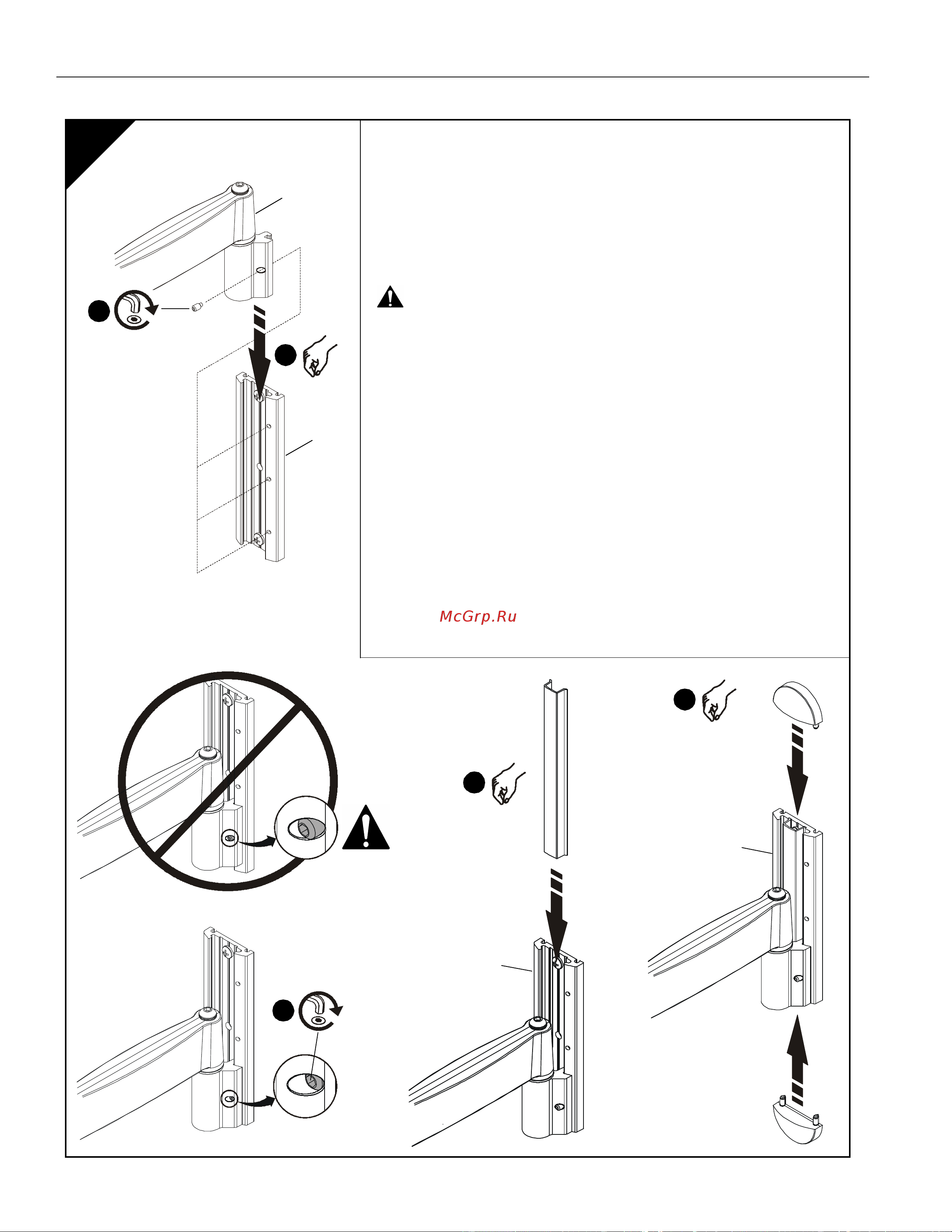

INSTALLAZIONE DEL BLOCCO BRACCIO SULLA

PIASTRA A PARETE

IMPORTANTE! Se si installa un display con fori di montaggio incassati,

prima di installare il blocco braccio sulla piastra a parete, procedere con

"INSTALLAZIONE DEL DISPLAY SUL BLOCCO BRACCIO".

1. Allineare il blocco braccio (A) con la piastra a parete (B) e farlo scivolare

in posizione.

AVVERTENZA: Il mancato allineamento della vite a testa esagonale

con il foro nella piastra a parete (B) potrebbe fare cadere il blocco braccio

(A), provocando lesioni gravi o danni all'apparecchiatura. La vite a testa

esagonale dovrebbe penetrare completamente nel foro del blocco braccio

dopo il serraggio.

2. Con la chiave esagonale (T), serrare la vite a testa esagonale nel blocco

braccio (A) verificando che la vite si innesti in uno dei tre fori della piastra

a parete (B).

NOTA: La piastra a parete contiene tre fori (B) che consentono di

regolare l'altezza.

3. Allineare il copripiastra (C) con le scanalature nella piastra a parete (B)

e farlo scivolare in posizione.

4. Allineare i coperchi (D) con i fori nella piastra a parete (B) e farli scivolare

in posizione.

D x2
